أرجو المساعدة في عمل لوحة ليدات

[محمود أبوزيد]

السلام عليكم ورحمة الله وبركاتة




كل عام وأنت بخير ورمضان كريم


أرجو من سيادتكم شرح كيفية عمل لوحات ليدات متحركة ك (( الحمد لله - السلام عليكم -........... إلخ ))

انا عندي لمبات ليدات ابيض - أحمر - أزرق - أخضر

بس لا أعرف طريقة التوصيل

أرجو المساعدة

[WRHLAMDA]

السلام عليكم

اعتقد ان افضل طريقة هي باستخدام المايكروكونترولر اذا كنت تبحث عن حركات معقدة

اما اذا كنت تبحث عن تتاع في الاضائة فقط فيمكنك استخدام المتكاملة 4017 مع المذبذب 555..... ودائرتة موجودة في المنتدي ....

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة محمود أبوزيد

السلام عليكم ورحمة الله وبركاتة




كل عام وأنت بخير ورمضان كريم


أرجو من سيادتكم شرح كيفية عمل لوحات ليدات متحركة ك (( الحمد لله - السلام عليكم -........... إلخ ))

انا عندي لمبات ليدات ابيض - أحمر - أزرق - أخضر

بس لا أعرف طريقة التوصيل

أرجو المساعدة

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
فى الماض ليس بعيدا كثيرا كان يستخدم مولد نبضات 555 او المتكاملة 4011 وغيرها ويتم التحكم فى النبضات clock عن طريق مقاومة متغيرة مع المكثف المناسب
ويتم امداد هذه النبضات الى مدخل المتكاملة 4017 والتى تستخدم
counter/ decoder وخرج هذه المتكاملة 10 ليدات تعمل بالتوالى وكان يمكن اضافه
مقسمات تردد لعمل اشكال متعددة
اما الان فيستخدم البيك لعمل مجموعة حركات متعددة ومتنوعة ببرنامج بسيط
ومكونات بسيطة

[محمود أبوزيد]

شكرا لكم على الرد

ولكن أرجو التوضيح أكثر بمثال عملي

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة محمود أبوزيد

شكرا لكم على الرد

ولكن أرجو التوضيح أكثر بمثال عملي

السلام عليكم

حدد اولا الطريقة التى تنوي اتباعها

[mourad3d]

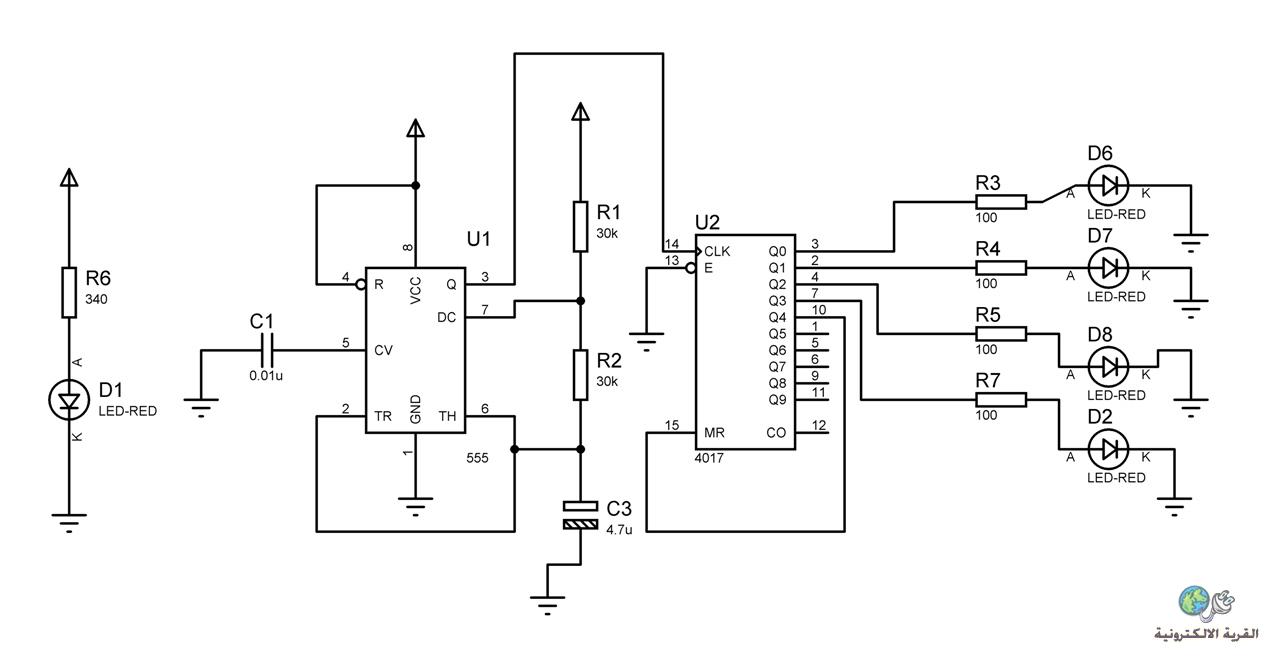

الدائرة عبارة مذبذب باستخدام المتكاملة 555 لعمل نبضات للمتكاملة 4017 وعداد 4017 للقيام بالعد والانتقال من ليد لاخر
وممكن تشغل الدائرة على فولت 5 الى 15 فولت وخليك دائما فى الوسط
ممكن تستبدل المقاومة r1 بقيمة 1k والمقاومة R2 بمقاومة متغيرة 100 كيلو للتحكم فى سرعه اضاءة الليدات

وممكن تستخدم ترانزستورات فى خرج المتكاملة 4017 لو هحتمل حاجه قدرتها اكبر من الليدات استخدم ترانزستور 2n2222 بتحمل تيار لحد 800 ملى امبير

وممكن تضيف ريلاى على خرج المتكاملة 4017 وهتشغل لمبه منزليه على كهرباء 220 فولت بس احظر طبعا استخدام الكهرباء مع خرج الريلاى

لو شغال على البوريتس ممكن ابعتلك الدائرة اللى فى الصورة
