ممكن دائره تكبير
|
| اعلانات |
|
||||||
دائرة عازل

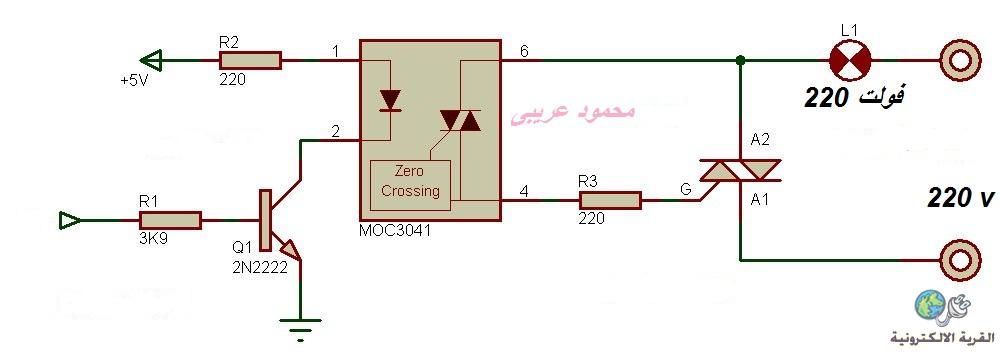

السلام عليكم ورحمة الله وبركاته --------------------------------- اخى الكريم من الافضل فى حالة توصيل البيك بالترياك يجب عمل بفر (عازل ) بين البيك والترياك لذلك ارفق لك دائرة لتوصيل البيك بالترياك مع مراعاة توصيل ارضى البيك بارضى الدائرة
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
اه دي فكره جميله ولكن انا كل الي عاوز اوصله اني باقل مكونات (component) اقدر اخلي الميكرو يشغل الترياك بشكل اامن عشان انا هشغل كل البنات كلها بكدا التكلفه هتكبر جدا ..لو انا عايز اامن البيك اقدر اعمل diode علي الطرف في الاتجاه الفورورد.. المكشله اني محتاج اكبر التيار لنسبه اقدر اضيئ ليد واشغل الترياك توصيل سريل ..دا تخيلي ودا صوره لتخيلي مع معلوماتي تيار البن بتاع الميكروو 20mA التيار الي بيستهلكه اليد 25mA تقريبا تيار الترياك علي الطرف 50mA ازاي اضبط التيار بتاع الcollector عشان يطلع التيار بتاع الemitter زي ما انا عايز ودي الصوره:
|
|
||||||
|
السلام عليكم ورحمة الله وبركاته --------------------------------- اخى الغالى توصيل الترانزسستور به خطأ حيث لم يتم توصيل الاميتر (المشع )بالارضى وخرج الترانزسستور من الكولكتور ( المجمع ) الى بوابه الترياك مع مراعاه مقاومة انحياز القاعدة ارجو مراجعة التوصيلات |
|
|||||
|
انت قصدك كدا.
|
