حزورة الكترونية (13)

[نعيم البديري]

السلام عليكم : رمضان كريم وصيام مقبول ان شاء الله . اقدم لكم هذا الاسلوب الجديد في زاوية (حزورة الكترونية) ارجو ان تنال رضاكم : الفكرة تتلخص بايجاد الخطأ او الاخطاء المقصود وضعها في مخطط دائرة الكترونية .

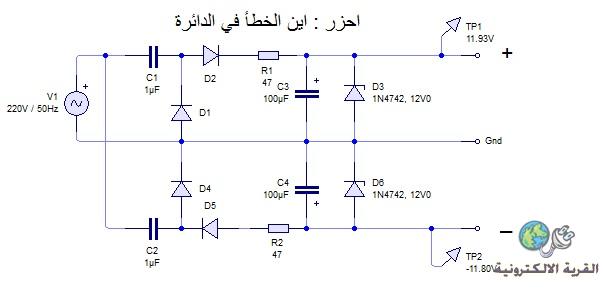

حزورةالكترونية 13 : احزر الخطأ في الدائرة البسيطة التالية : وهي مصدر موجب سالب بدون محول .

الجواب:
http://www.qariya.com/vb/showthread....d=1#post772590

[WRHLAMDA]

السلام عليكم

هل هي ثلاث ام اربعة اخطاء ؟

[mourad3d]

أظن والله واعلم قنطرة التوحيد الدايو D1 -D2 -D3 -D4
طريقة توصيلهم والله واعلم وكل سنه وانت بخير

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

هل هي ثلاث ام اربعة اخطاء ؟

وعليكم السلام اخي العزيز ورمضان كريم : توجد نواقص بالدائرة نعم فمهما يكن تحتاج كل دائرة لاضافات لكن ليس هذا القصد بالموضوع النقص غير مشمول .يوجد خطأ واحد متعمد في رسم هذه الدائرة فاين هذا الخطأ هذا القصد .

[rokoz77]

اخ نعيم الحل للجميع ام للمبتدئين فقط ؟

[seakrokram]

السلام عليكم
اخي العزيز نعيم المكثف C4 اتجاه ربطها هو الخطا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

اخ نعيم الحل للجميع ام للمبتدئين فقط ؟

باعتبار الفكرة جديدة لتكن عامة للجميع ومؤكد ان المبتدء ان لم يستطع المشاركة سيتفاد من المعلومات المطروحة .

[seakrokram]

السلام عليكم
اخي العزيز نعيم المكثف C4 اتجاه ربطها هو الخطا
