السلام عليكم

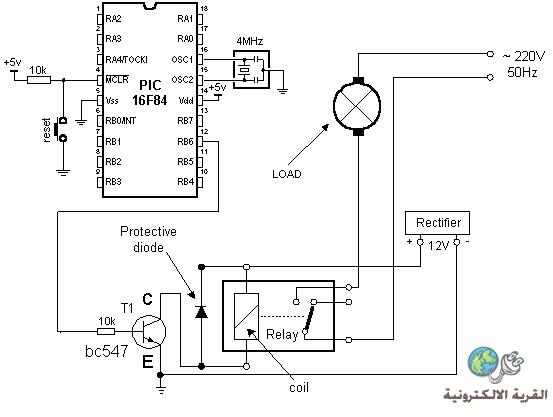

يرجى مساعدتي في تصحيح الدارة التالية
فقد استخدمت ترانستور bc547 بالإضافة إلى ريلاي 5 فولت يتم التحكم به عن طريق pic16f84a
ولكني ألاحظ بأن الترانستور ترتفع حراته عندما يبدأ بتمرير التيار إلى الريلاي . فما هو السبب؟ وكيف يمكن التغلب على هذه المشكلة ؟

[zeid25]

بكل تأكيد سترتفع درجة حرارة الترانزستور عندما يقوم بتشغيل الروليه
ولكن السؤال هل الإرتفاع في درجة الحرارة مقبول أم هو كبير وغير مقبول ؟
إذا كانت الحالة الثانية فهذا يعني أن ملف الروليه ذو استطاعة كبيرة
في هذه الحالة لا بد من استخدام رولية ذو ملف اقل استطاعة بشكل
يتناسب مع الترانزستور.
للتذكير تيار مجمع الترانزستور يجب ان يكون اقل من 100 ميللي امبير
او ان الإستطاعة يجب ان تكون اقل من 625 ميللي واط

[aiman-sony]

اخي الكريم نسبة الى الرسم فانت تستخدم ريلية 5 فولت و تغذيها ب 12 فولت لماذا ؟؟
استخدم ريلية 12 فولت و ستعمل معك جيدا

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
--------------------------------
اخى الكريم
اكيد ملف الريلى ذات مقاومة منخفضة اما ان تستخدم ريلاى مناسب او قم بتغيير الترانزسستور ذات قدرة اعلى
