استفسار من الاخ المهندس نعيم البدري المحترم

[عماد رجب2]

السلام عليكم ورحة الله وبركاته
رمضان كريم وصيام مقبول ان شاء الله
وبعد
اخي العزيز لقد لفت انتباهي الدائرة الالكترونية التي قمت عملها الى الاخ (طير القدس) والتي يكون عملها مؤقت يقوم بتشغيل جهاز معين بعد فترة معينة باستخدام اي سي 555 والاستفسار يتلخص فيما احتاجه وهو؟ انت تعرف مشكلة الكهرباء في العراق من تكرار الانقطاع ولدينا في المسجد مولدة تستطيع تشغيل كل اجهزة المسجد من مبردات وبرادات ومراوح وانارة طبعا المشكلة التي تواجهنا هي عدم استطاعة المولد تشغيل جميع هذه الاجهزة دفعة واحدة بسبب سحب التيار المفاجئ والكبير في بدء تشغيل الاجهزة ... المطلوب كيف اطور دائرة المؤقت اعلاه (دائرة طير القدس) بحيث تقوم بتشغيل مثلاً المبردات وبعد 15 ثانية تقوم بتشغيل المراوح وبعدة فترة اخرى تشغيل البرادات لكي يستطيع المولد تشغيل جميع الاجهزة بدون مشاكل حيث تتكرر لدينا مشكلة عطل المولد بسبب بداية التشغيل ( قد تقول جدلا لماذا لا تقوم بتشغيل الاجهزة بالتتابع يدويا والجواب هو في كثير من الاحيان تنقطع الكهرباء اثناء الصلاة ولا يستطيع احد بالمرور من امام المصلين ليتم اطفاء الاجهزة وتشغيلها مرة اخرى عند تشغيل المولد..... انا اعتقد ممكن تكرار الدائرة التي قمت انت بعملها مثلا ثلاث مرات وكل واحة نعطيها توقيت اكثر من الاخرى ولكن هل توجد طريقة افضل او دائرة ابسط واسف على السرد الطويل ..... ولك مني جزيل الشكر والتقدير

[sskk77]

أخي العزيز ممكن تستخدم معالج وتبرمجه لتلك الغاية
اقترح ان يكون 16f630 لأنه صغير ولا يحتاج الى محقات ليعمل

[نعيم البديري]

وعليكم السلام ورحمة الله ورمضان كريم وصيام مقبول ان شاء الله اخي عماد رجب : سافكر فيما طرحت من مشكلة وان شاء الله اعطيك حلا مناسبا وبدائرة تكون بسيطة ان شاء الله في اقرب وقت ممكن .

[عماد رجب2]

الله يبارك فيك اخي استاذ نعيم واسئل الله لك العفو والعافية في الدنيا والاخرة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عماد رجب2

الله يبارك فيك اخي استاذ نعيم واسئل الله لك العفو والعافية في الدنيا والاخرة

على عيني اخ عماد بدأت بتصميم الدائرة لكن قل لي معلوماتك جيدة بتنفيذ الدائرة
عموما حظر حالك استخدمت في التصميم 555 مع العداد الحلقي 4017 وبعض الدايودات والترانزستورات وريليات .دائرة واحدة تستطيع تشغيل 10 اجهزة فما دون بفارق زمني يمكن تحديدة : اذا كانت معلوماتك جيدة ممكن اختصار الدائرة لارفعها لك في مساء هذا اليوم ان شاء الله

[عماد رجب2]

السلام عليكم ورحمة الله
انا عاجز عن شكرك لتفاعلك معي وان شاء الله يكون ذلك في ميزان حسناتك ...
بالنسبة لمعلوماتي: انني قمت بتنفيذ عدة دوائر بسيطة وخاصة من الدوائر التي في القرية واستطيع تنفيذ دوائر 555 بكل سهولة وقمت ايضا سابقا بتنفيذ دائرة الاضائة المتتالية عن طريق ic 4017 وال 555 ,واستطيع ايضا تنفيذ دائرة (طير القدس) والترانسسترات الموجودة لدي 2N2222 AND BC547 ولدي رليات 12 فولت و 24 فولت وايضا كونتكترات ذات ملف يشتفل على 220 فل وترياكات ذات الرقم 137 وثارستورات ذات الرقم 151 ومختلف انواع المقاومات والمتسعات وايضا ليدات وبالنسبة للايسيات يوجد لدي اي سيات التي تستعمل في جهاز الحماية ذو الرقم324 و 4017 و 4066 و 4027 و 4011 و طبعا 555 ولدي ايضا محولات 6 فولت و 9 فولت و 12 فولت ارجو ان تنحصر القطع الالكترونية المستعملة بالموجود قدر المستطاع ولدي اكثرمن بور سبلاي عاطل قديم المستعمل في الحاسبات القديمة الدسك توب ممكن الاستفادة من اجزائها .....واشكرك مرة اخرى على تعاونك

[نعيم البديري]

جيد جدا اخ عماد اذا اليك هذه الفكرة وركز معي ممكن ان تغير بها

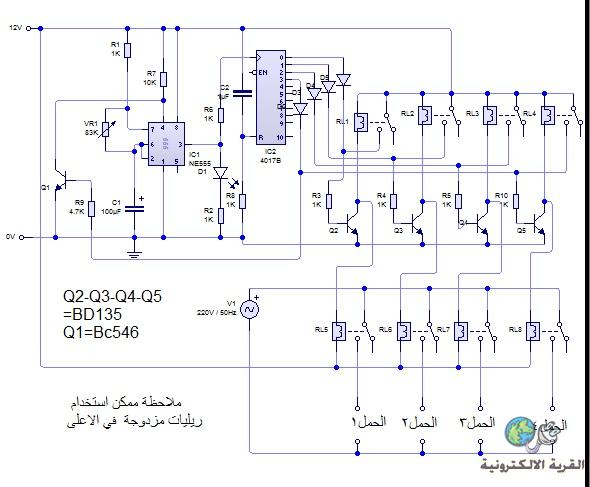

هذه الدائرة اخ عماد تعتمد على تلقيط الريلي مع الاحتفاظ بالتلقيط عبر الخرج من 4017 يقوده مذبذب 555 بزمن مقدارة 10 ثانية بين موجه واخرى ممكن التحكم بها من خلال المتغيرة
عند مجيء الكهرباء يعمل الريلي 1 من اليسار في الاعلى ومعه على التوازي ريلى متلامساته تقوم بتوصيل المصدر العمومي لخط الحمل 1 بعد 10 ثوان يبقى 1 كما هو بسبب التغذية الموجبة عبر متلامسة الريلي لقاعدة الترانزستور يعمل الريلي 2 وهكذا حتى الاخير مع الاحتفاظ بالتشغيل هناك عملية قفل المذبذب عن طريق اخر خط مستخدم لل 4017 عبر ترانزستور(Q1) لترسيت المتكاملة 555 وابقائها متوقفة بعد اكتمال التشغيل (ممكن الغاء العملية هذه) لان الريليات نفسها تقوم بالاحتفاظ بحاله التشغيل مادام المصدر موجود
ملاحظة اخيرة (عذرا لم انتبة تحتاج المقاومات على قواعد الترانزستور قيمة اعلى من 1K اجعلها (3.3K)
بالتوفيق واي استفسار بالخدمة مادامت خدمة لبيوت الله . تحياتي .

[Tico]

السلام عليكم
أخي نعيم شكرا على المجهود ..

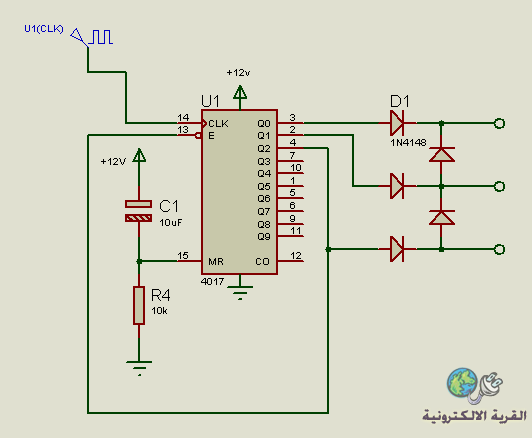

بخصوص الاحتفاظ بحالة خرج العداد 4017 ، أرجو أن تفكر في هذه الامكانية ربما تنفع :
http://upload.qariya.info/images/qar...464fe04100.png

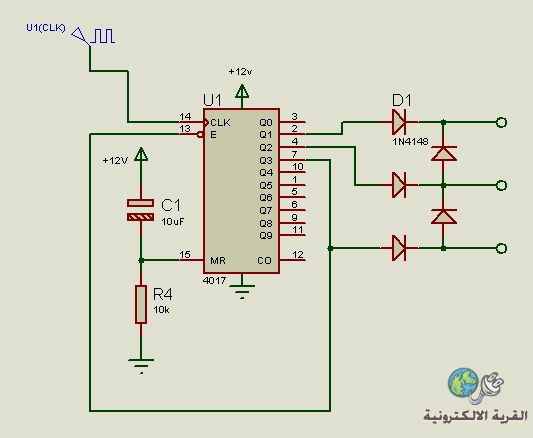

أو:
http://upload.qariya.info/images/qar...7777263b0b.png
