إنشاء دائرة بسيطة

[astaghfiroallah]

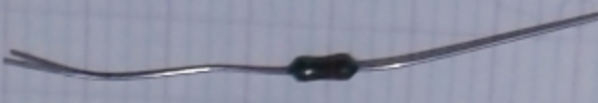

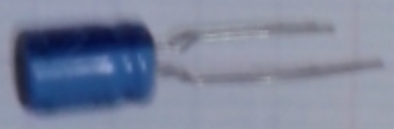

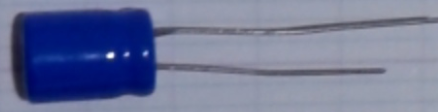

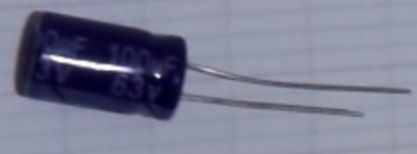

السلام عليكم ، لدي هذه القطع الإلكترونية ، كل قطعة يوجد 2 أو 3 قطع و لدي بطارية 4.5 v و اريد أن أنشئ دائرة بسيطة جدا الهدف منها هو أن أتعلم كيفية قياس الجهد و التيار و المقاومة و كيفية إستعمال جهاز القياس

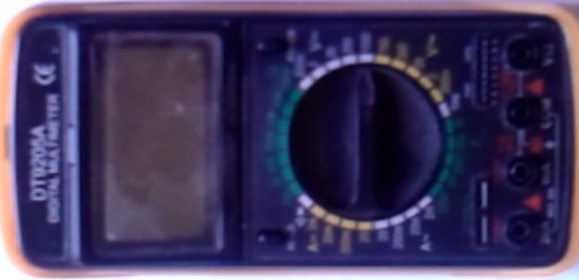

وهذا هو جاز القياس و لدي analogue

[زكرياء المغربي]

ما هي القطع التي لديك ؟

[astaghfiroallah]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

ما هي القطع التي لديك ؟

القطع التي في الصور ، أم أن الصور لا تظهر

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة astaghfiroallah

القطع التي في الصور ، أم أن الصور لا تظهر

تظهر تظهر .

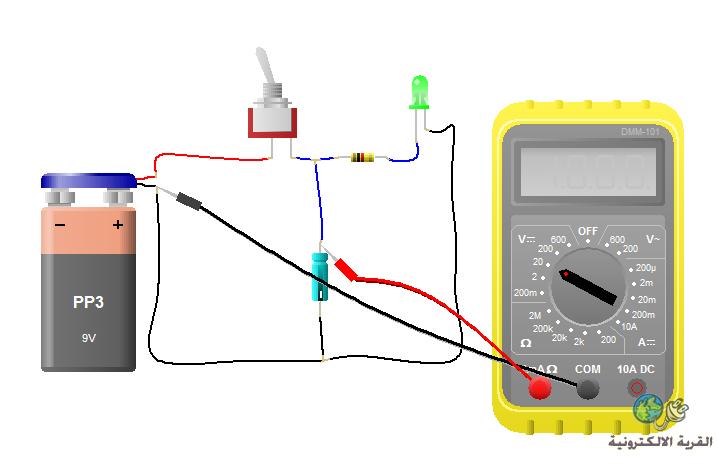

جاري رسم دائرة بسيطة تقيس فيها الجهد و التيار و المقاومة

[زكرياء المغربي]

في هذه الحالة ، ضبطنا الجهاز على قياس الفولت ، عند فتح المفتاح ، سيقوم المكثف بالتفريغ ، لذلك سترى قيمة الجهد تنخفض ندريجيا .
قم بفتح الدائرة أي فتح المفتاح و ضبط الجهاز على قياس المقاومة ، و ضع المجسات على التوازي مع المقاومة .
اترك المفتاح مفتوح و اضبط الجهاز على قياس التيار و ضع المجسات على التوالي مع المفتاح حينها سيظهر له شدة النيار المار في الدائرة ككل .
تحياتي
