استسار بقطعة الكترونية

[for111]

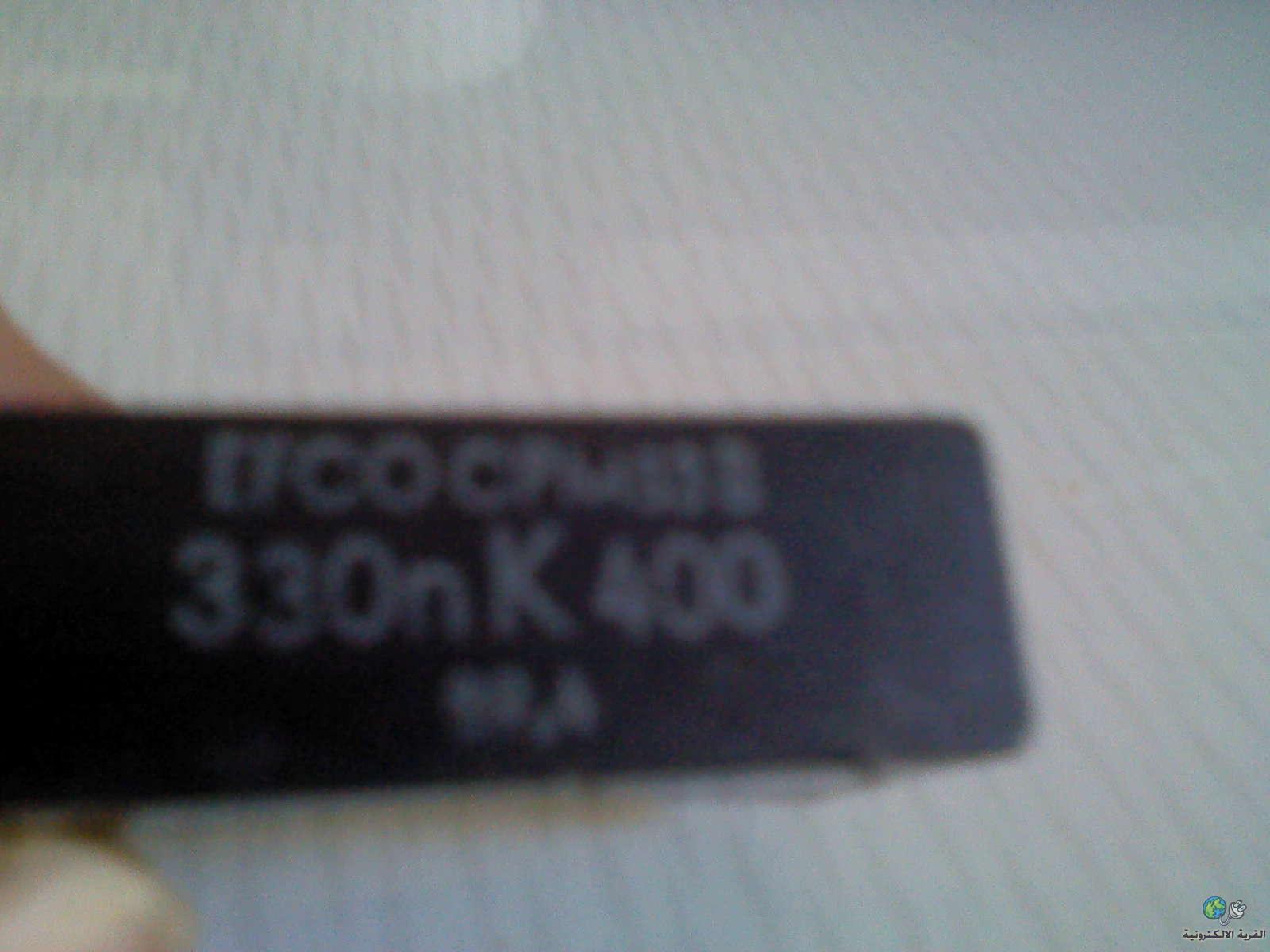

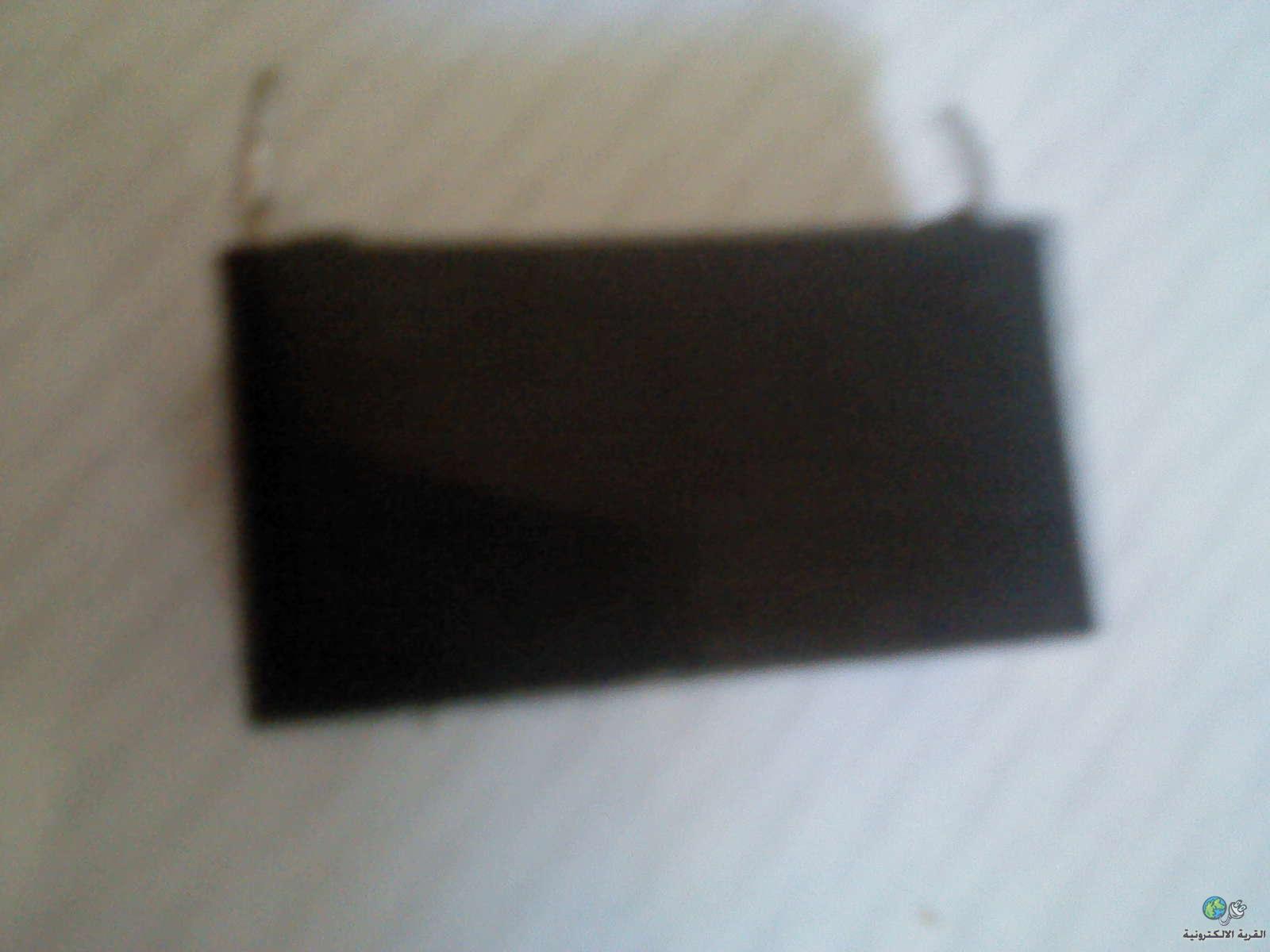

ماهذه القطعة وماهي وظيفتها وكيف يتم فحصها عبر الافومتر




http://upload.qariya.info/images/qar...888e331e66.jpg

http://www.electvillage.com/upload//...ile=888e331e66





<a href='http://upload.qariya.info/images/qariya_com_888e331e66.jpg' rel="nofollow" target='_blank' ><img src='http://upload.qariya.info/thumbs/qariya_com_888e331e66.jpg' border='0' alt='مركز رفع الصور القرية الالكترونية'></a>




http://upload.qariya.info/images/qar...3c4b727d58.jpg


http://upload.qariya.info/images/qar...3c4b727d58.jpg







<a href='http://upload.qariya.info/images/qariya_com_3c4b727d58.jpg' rel="nofollow" target='_blank' ><img src='http://upload.qariya.info/thumbs/qariya_com_3c4b727d58.jpg' border='0' alt='مركز رفع الصور القرية الالكترونية'></a>

[فكروعلم]

مكثف 330 نانوفاراد 400 فولت

[for111]

هي موجودة بجهاز صاعق حشرات

هل هو نفس المكثف الموجود بدارة شحن شواحن الليدات الصينية

و بشو بيختلف هل المكثف عن المكثف الاسطواني ذو القطبية


وكيف يفحص على الافيميتر

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة for111

هي موجودة بجهاز صاعق حشرات

هل هو نفس المكثف الموجود بدارة شحن شواحن الليدات الصينية

و بشو بيختلف هل المكثف عن المكثف الاسطواني ذو القطبية


وكيف يفحص على الافيميتر

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى
بخصوص وجوده بالشواحن الصينية او بدوائر صاعق الحشرات
فهذا مرتبط بمصمم هذه الدوائر ولكن ممكن استخدامه فى هذه الدوائر طبعا
وبخوص القضبية فهذا المكثف ممكن ان يوصل للدائرة من اى طرف والعكس
اما المكثف ذو القضبية فيجب توصيل القضبية صحيحة السالب للسالب والعكس
اما عن كيفية فحصة بالافو فهو يمكن القياس به مبدئيا اى عند وجود قراءة على وضع
الاوم فهذا يشير الى التلف قطعا اما فى حالة عدم وجود قراءة فاما ان يكون صالحا
او تالفا وفى بعض اجهزة قياس الافو الحديثة يوجد بها مقياس للمكثف ولكن محدودة
القياس ولكن هناك اجهزة لقياس المكثفات وذات كفاءة عالية
