[المظلوم]

السلام عليكم ،،

طرحت قبل فترة موضوعا عن مشكلة حدثت لي أثناء القيام بمشروع كان من ضمن اجزاءه عرض بعض المعلومات على شاشة LCD 16*2 ( تحديدا ) وذلك عبر توصيل هذه الشاشة بمايكروكنترولر16f877A ،، وكان حل المشكلة ببساطة هو تبديل الشاشة !!!! ،،


منذ ثلاثة أيام ،، أيضا قمت بتوصيل الشاشة " الجديدة "،،بنفس المايكروكنترولر ،، ولكن كان هناك نوع من عدم استقرار عمل الشاشة ،، حيث انها لا تعمل في البداية ،، وبعد فترة من الشتغيل تعمل ، ،، واكتشفت ان الشاشة لا تعمل من اول مرة للتشغيل ،، بل يجب عمل reset للدائرة ،، لمرتين او ثلاث ،، وبعدها تعمل الشاشة ،،وأنني لو برمجت الكود لكي يعمل على 8 MHZ مثلا،،وقمت بتوصيل كريستالةبنفس القيمة ،، 8 ميغاهرتز ،، لا تعمل الشاشة ،، بل يجب ان اوصل كريستالة 4 ميغا هرتز ،، حتى لو كانت اعدادات الكود مضبوطة على 8 ميغاهرتز!! ،،وهذا ما لم اجد له تفسيرا حتى الآن!



قمت بتغيير المايكروكنترولر،،إلى 16f628a وذلك لكي اتفادى مشكلة المذبذب الخارجي ،، فهذا المايكرو يحتوي على مذبذب داخلي ،، وقمت بعمل التوصيلات ،،، وتجريب الكود في البروتوس ،، وعمل بشكل جيد في البروتوس ،، ولكن عمليا ،، لا تظهر في الشاشة سوى مربعات سوداء ،، وهنا نعود لنفس المشكلة التي حدثت لي في السابق واضطررت حينها لتبديل الشاشة وعملت ،، والآن انا استخدم نفس الشاشة الجديدة ،، ولكنها لا تعمل ،، ولم اجد الوقت لشراء شاشة أخرى لتجريبها ! ، ! ،


ملاحظاتي وأستفساراتي،،من هذا الموضوع ،، هو هل واجهتم مثل هذه المشاكل ،، وهل من طبيعة هذه الشاشات انها تتلف بسرعة ،، وما هي الأمور التي يجب ان تراعى في التوصيل ،، حتى تكون الشاشة محمية من التلف ،، بسرعة !


وكيف يمكن التأكد من ان الشاشة سليمة ام لا !



انا حاليا لست متأكدا من ان المشكلة هي في الشاشة نفسها ،، ولكن اعراض المشكلة تقودني إلى نفس الحل السابق ،، وسأجرب ذلك الحل ! ،،



تمنياتي

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم

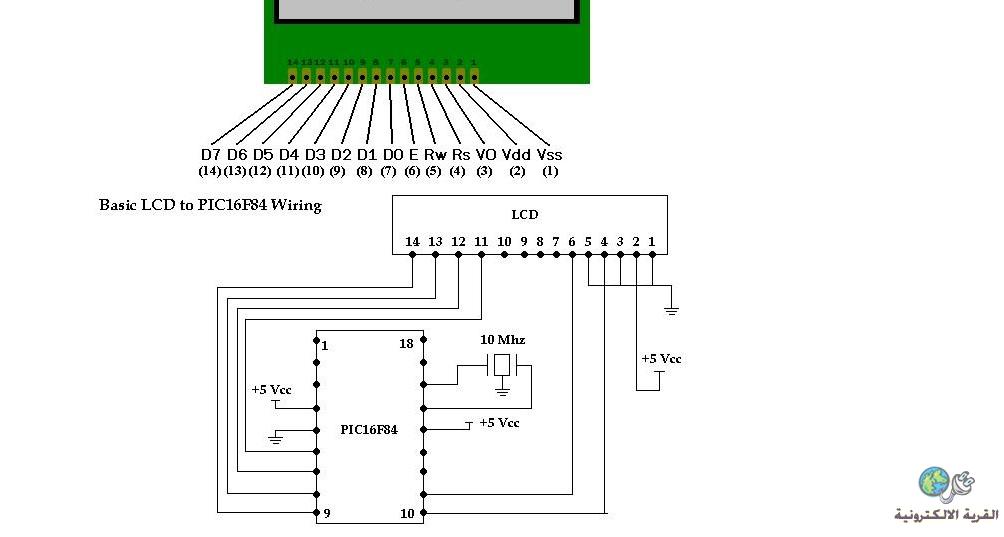

راجع توصيلات الشاشة بالبيك كالاتى ثم تأكد من برمجة البيك وخيارات البرمجة
مثل اختيار نوع المذبذب وغيرها من الخيارات

[حيدر علاج حسن]

من خلال التجربة وجدت ان هذه الشاشة تتلف بسرعة عند تعرضها لجهد ميكانيكي او سقوطها من يدك على الارض او على الطاولة حتى ...
و تظهر بعد ذلك مربعات سوداء على الصف الاول او الصف الثاني ...

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته ---------------------------------- اخى الكريم راجع توصيلات الشاشة بالبيك كالاتى ثم تأكد من برمجة البيك وخيارات البرمجة مثل اختيار نوع المذبذب وغيرها من الخيارات

اخي لقد قمت بمراجعة التوصيلات عشرات المرات ،،، لدرجة انني بدات اشك في نفسي من كثرة التأكد من التوصيل ،،!

بالنسبة للكود ،، اولا انا استخدمت كود عمل معي في السابق ،، وهو يعمل الآن في البروتوس ،،، ولكن في الواقع ،، لا تظهر سوى مربعات سوداء ،

كما ذكرت سابقا ،، المشكلة واجهتني ،، وحلها كان بتبديل الشاشة ،، ! ويبدو انه نفس الحل الذي يجب ان اقوم به هذه المرة ايضا ،،


شكرا لك ،

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن من خلال التجربة وجدت ان هذه الشاشة تتلف بسرعة عند تعرضها لجهد ميكانيكي او سقوطها من يدك على الارض او على الطاولة حتى ... و تظهر بعد ذلك مربعات سوداء على الصف الاول او الصف الثاني ...

ماذا تقصد بجهد ميكانيكي بالضبط !


بالنسبة لوقوع الشاشة ،، فلا اعتقد انها تعرضت لوقوع بمعنى الوقوع ،، مجرد فصلها عن الـ bread board وتوصيلها مرة أخرى !!

لا اعلم ،، هل يؤثر الجو عليها ايضا !! من حيث درجة الحرارة العالية او الرطوبة !!


المشكلة ان سعرها مرتفع نوعا ما ،، ومع هذا تتلف بسرعة !


سعرها حوالي 6 دنانير ،، اي حوالي 17 دولار امريكي تقريبا

[عمر سالم]

أخى الكريم يجب وضع مقاومة متغيرة على البن رقم 3 فى الشاشة لكى تتحكم فى وضوح الشاشة ان شاء الله سوف تنحل المشكلة او ضع مقاومة 2 كيلو بدل المقاومة المتغيرة

[z_ramzi]

السلام عليكم
المشكلة الوحيدة في هذه النوعية من الشاشات هي بعث المعطيات المعطيات في اتجاهها دون التثبت من ايصال الجهد لها لذى يجب اتثبت من ان الجهد يصل الشاشة فبل اي عملية اخرى

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة عمر سالم أخى الكريم يجب وضع مقاومة متغيرة على البن رقم 3 فى الشاشة لكى تتحكم فى وضوح الشاشة ان شاء الله سوف تنحل المشكلة او ضع مقاومة 2 كيلو بدل المقاومة المتغيرة

اخي الكريم ،، الشاشة موصلة بمقاوم متغيرة ،،، بالفعل ،،!
