حزورة وارجو المساعدة بها

[ابو سهيل الحمصي]

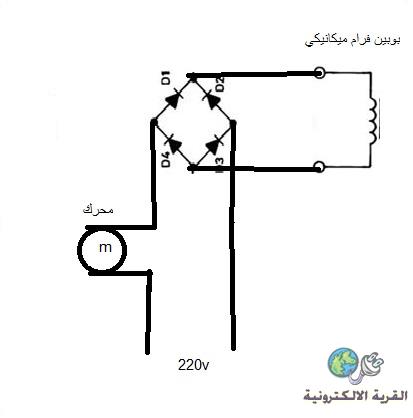

http://upload.qariya.info/images/qar...fa45f427f1.jpg
اخواني الاعزاء
هذه الدارة داخل محرك ابواب المحال اللذي يرفع الباب
لم افهم كيف تصل الكهرباء الى المحرك
ارجو التمعن والمساعدة

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

http://upload.qariya.info/images/qar...fa45f427f1.jpg
اخواني الاعزاء
هذه الدارة داخل محرك ابواب المحال اللذي يرفع الباب
لم افهم كيف تصل الكهرباء الى المحرك
ارجو التمعن والمساعدة

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم
لى سؤال هل الرسمة المرفقة بمشاركتك هل وجدتها داخل الموتور ام من رسمك انت

[ابو سهيل الحمصي]

السلام عليكم
الاخ العزيز عريبي
هذه الدارة هي للمحرك فيبرة مثبتة عليه من الخارج بصراحة وددت ان الغي بوبين الفرامل فلست بحاجة اليه وهو يصدر صوتا قويا لذلك وددت ان الغيه ولكني عندما فتحت الجسم الخارجي للمحرك وجدت هذه الدارة ولم استطع ان افهمها ابد رغم بساطتها

[نعيم البديري]

يبدو اخوان ان المحرك يعمل على المتناوب وهو باين من الرسم اما القنطرة هنا فيتم عن طريق حمل توالي مع خطي الدي سي للقنطرة السيطرة على خطي المتناوب للمحرك : لا اعلم هل وصلت الفكرة ام لا
بمعنى اخر لو رفعنا الحمل او التوصيل على طرقي ال DC للفنطرة لن يعمل المحرك ابدا وربما هذا الملف المرسوم على مدخلي ال DC للقنطرة هو للحصول على مغناطيس موحد الاتجاه تم ربطة بهذه الطريقة .

[ابو سهيل الحمصي]

اخي العزيز الملف على طرفي الدي سي هو بوبين فرام للمحرك
ولكن كيف تمر الكهرباء للمحرك

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

اخي العزيز الملف على طرفي الدي سي هو بوبين فرام للمحرك
ولكن كيف تمر الكهرباء للمحرك

نعم اخي تمر وهذه الطريقة معروفة تم استغلال القنطرة لتوحيد تيار الفرام وفي نفس الوقت تكون توالي مع المصدر والمحرك ولا تعيق اتجاه التيار المتناوب الواصل للمحرك وهنا يكون حمل ملف الفرام هو في نفس الوقت يعمل تخفيض ل مصدر المحرك لانهما توالي لكن هذا DC(الفرام) والمحركAC

[ابو سهيل الحمصي]

وهذا يعني اني لا استطيع ان الغي عمل الفرام

[فكروعلم]

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

وهذا يعني اني لا استطيع ان الغي عمل الفرام

إذا لغيت عمل الفرام سيكون المحرك بحالة فرملة ولن يدور ويحترق لأن هذا المحرك مصمم أن يتم إلغاء الفرملة عند عمل المحرك وعند توقفة يعمل الفرام
