حزورة الكترونية (20)

[نعيم البديري]

له سبعة ابواب مشرعة الجهات : للسبعة منها ثلاثة عاملات
واحد واثنان وثالث يعملن هنا : وترى الخمول غطى الباقيات
سبعة الابواب صحيح عدها : لكنها تمتلك عشر من الحالات
وصفنا السابعة اعلاه اولا : وللثالثة خمسة منها مفتحات

ماهو العنصر ؟
عذرا فقد تم تأليفها على وجه السرعة ..

[TWIN_EST]

7 Segment LED

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة نعيم البديري

له سبعة ابواب مشرعة الجهات : للسبعة منها ثلاثة عاملات
واحد واثنان وثالث يعملن هنا : وترى الخمول غطى الباقيات
سبعة الابواب صحيح عدها : لكنها تمتلك عشر من الحالات
وصفنا السابعة اعلاه اولا : وللثالثة خمسة منها مفتحات

ماهو العنصر ؟
عذرا فقد تم تأليفها على وجه السرعة ..

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى واستاذنا نعيم
مرة ثانية شروط الحل هل الذهبى له الحق
على العموم هى سهلة الحل والشرح
الفزورة اتحرقت من اول مشاركة تحياتى

[نعيم البديري]

السلام عليكم اخي العزيز : طبعا بداية الاجابة صحيحة : لكن هناك شروط للموضوع وهو ان الحزورة للمبتدئين وانت اخي (عضو ذهبي ) هذا الشرط موجود منذ البداية وفي اليوم التالي تصبح الحزورة عامة لكي تعطى فرصة للمبتدئن بالتفكير بالحزورة المهم القصد هو الفائدة من خلال البحث وربط الصفات لتلك الحزورة مع العنصر او الدائرة :
الان ماذا نقول ؟ جزاء هذا التجاوز على الشرط عليك اخ TWIN_EST ان توضح للاخوة الاعضاء كل كلمة وردت في الحزورة فماذا يدل السطر الاول مثلا والثاني ايضا حتى السطر الرابع وما يقابل كل سطر من معنى على شاشة (السفن سكمنت)
اضن هذا الحكم مناسب جدا فانت من بدأت : تحياتي ياغالي ..

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى واستاذنا نعيم
مرة ثانية شروط الحل هل الذهبى له الحق
على العموم هى سهلة الحل والشرح
الفزورة اتحرقت من اول مشاركة تحياتى

عموما اخي عريبي ربما الاخ TWIN_EST لم يطلع او يعرف شروط الموضوع ولهذا تم توجيه له عقوبة مناسبة وهي شرح وتفصيل كل سطر من الحزورة وربطها بالقصد او المعنى في عمل العنصر المذكور ..ملاحظة (العقوبة هنا اخوية بحكم العضوية مابيني وبينه ) تحياتي .

[فكروعلم]

السلام عليكم
أنا موافق على العقوبة بحق الأخ TWIN_EST لكي يستفيد الكل من شرحه
لك حبي وتقديري أخي TWIN_EST

[نعيم البديري]

ملاحظة : ارجو من كافة الاعضاء عدم المشاركة الا بعد ان ننتهي من الشرح الذي سيقدم من الاخ TWIN_EST والاكتفاء بالاجابة بشكل 100% مع التحية
له سبعة ابواب مشرعة الجهات : للسبعة منها ثلاثة عاملات
واحد واثنان وثالث يعملن هنا : وترى الخمول غطى الباقيات
سبعة الابواب صحيح عدها : لكنها تمتلك عشر من الحالات
وصفنا السابعة اعلاه اولا : وللثالثة خمسة منها مفتحات
تفضل اخي :

[TWIN_EST]

اسف على عدم معرفتي بشروط الموضوع . و هذا لاني لم ادخل على المنتدى منذ سنتين او اكثر لكني اتشرف بالرجوع و لو بعد فترة من الانقطاع لاشارك بالمواضيع الممتعة و الرائعة

شرح الحزوره
هي
له سبعة ابواب مشرعة الجهات : للسبعة منها ثلاثة عاملات

المقصود في السطر الاول هو
وحدات الاضهار التي تعمل ديودات مصدرها الضوء الخانة الواحد مكونه من سبعة قطع

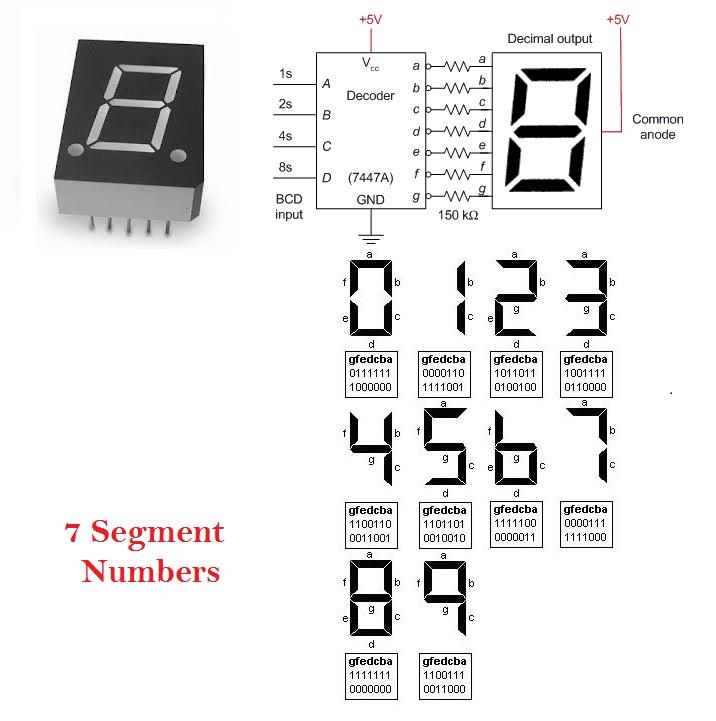

وهي التي تظهر الرقم و تنقسم هذه الى A + B + C + D + E + F + G , و السبعة ابواب مشرعة هي هذه القطاعات التي يمثل كل منها ديود ضوئي كما هو موضح في الصورة التالية


و نظام الترميز هو العشري تيم خروج الترميز من الكونترولر نظام ثنائي BCD (Binary-coded decimal ثم يحول عن طريق مفكك الترميز الى عشري

اما السطر الثاني شرحة هو .

واحد واثنان وثالث يعملن هنا : وترى الخمول غطى الباقيات


يمكن ان يضيء قطاعات معينه لتظهر رقم و باقي القطاعات تكون غير مضيئة لا تعمل

اما السطر الثالث .

سبعة الابواب صحيح عدها : لكنها تمتلك عشر من الحالات

اي انها لها سبعة قطاعات لكنها تظهر عشرة ارقام و هي من 0 الى رقم 9


[COLOR="Red"]http://www.youtube.com/watch?v=p3NXwmNu71Y
