اتمني من كل اللي يشوف الموضوع ده يكتب رد
مشكلتي مع ميكرو PIC 16F628
وهي ان البن رقم خمسة في البورت B لا يعمل

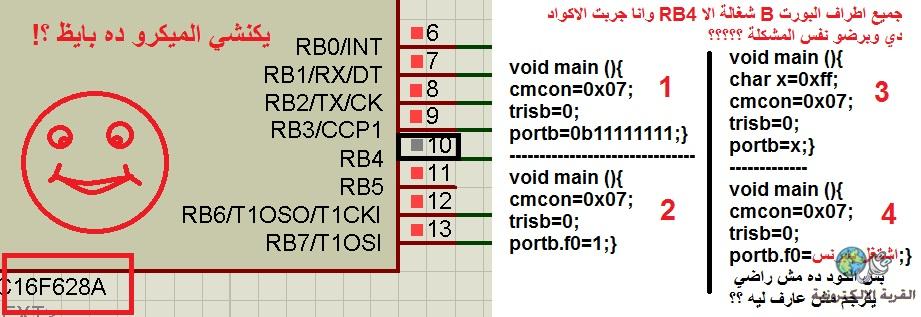

ولتوضيح اكتر ممكن تشوف الصورة دي

[lovevb6]

اخي اعتقد ان هذا الخط غير موصل

احذف التوصيله ووصله من جديد

[ناصراحمد2]

بالظبط مثل ماقال لك اخى مهندس عبد السلام
يعنى ممكن يكون (القصدير) اللى لاحم بية هو اللى بايظ ههههههههه
فك الحام والحمة من جديد
بس تاكد من ان القصدير من النوع الجيد .

عادى بتحصل كتيييييير معانا واغلبنا بيلف ويدور حول نفسة ويمكن كمان نحزف برتوس ونسطبة من جديد بسبب مشكلة زى دى .

كل عام وانتم بخير
ورمضان كريم اعادة الله عليكم جميعا وعلى الامة الاسلامية دائما بكل خير وصحة ان شاء الله

[avip]

اقتباس المشاركة الأصلية كتبت بواسطة lovevb6 اخي اعتقد ان هذا الخط غير موصل احذف التوصيله ووصله من جديد

عملت كده بالضبط وبرضه المشكله هي هي !

[avip]

اقتباس المشاركة الأصلية كتبت بواسطة ناصراحمد2 بالظبط مثل ماقال لك اخى مهندس عبد السلام يعنى ممكن يكون (القصدير) اللى لاحم بية هو اللى بايظ ههههههههه فك الحام والحمة من جديد بس تاكد من ان القصدير من النوع الجيد . عادى بتحصل كتيييييير معانا واغلبنا بيلف ويدور حول نفسة ويمكن كمان نحزف برتوس ونسطبة من جديد بسبب مشكلة زى دى . كل عام وانتم بخير ورمضان كريم اعادة الله عليكم جميعا وعلى الامة الاسلامية دائما بكل خير وصحة ان شاء الله

كل عام وانت طيب

في الحقيقة انا حذف البروتوس وثبته من جديد وكمان جربت ميكرو تاني زي 16F84
واقولك كمان انا قولت المشكلة في الميكرو سي فغيرته
وقولت شكل سفن تعبان نفسيا فشتغلت علي xp
بس بصراحة حكاية القصدير دي مجربتهاش ههههههههه

[haysem]

هذا الطرف يكون خرجه open
يعنى RA4=1 سيكون الخرج كأنه open circut
RA4=0 سيكون الخرج 0 فولت

و فائدة هذا الطرف



لو أردت توصيل عدة أطراف على نفس النقطة تتفادى الوقوع فى مشكلة ان يقوم طرف بأخراج صفر و الطرف الاخر 5 فولت فيحدث short circut

الصور مأخوذة من كتاب

microprocessors from assembly to c with the pic18fxx2

صفحة 259

بالتوفيق

[haysem]

اسف كنت الخطأ ب RA4 بدلا من RB4

[haysem]

حل مشكلتك هو أن RB4 مرتبط بوظيفة أخرى



يجب ألغاءها من خلال configuration bit و ذلك من قائمة Edit project
