دائرة الكترونية للنقاش ( 76 )

[فكروعلم]

السلام عليكم

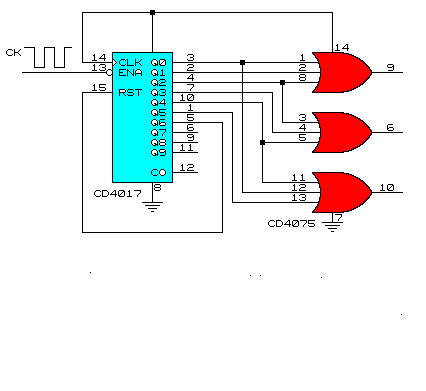

الدائرة 76 من سلسلة دائرة للنقاش للوصول إلى وظيفتها وطريقة عملها الدائة قد تكون فكرتها جديدة ولكن ليست صعبة

[نعيم البديري]

يسعدني ان اسجل حضوري بعودة دائرة الكترونية للنقاش لاستاذنا العزيز فكروعلم هذه السلسلة التي لاتخلو من المعلومات المفيدة والنافعة للاعضاء .

[rokoz77]

اشتقنا لدارات النقاش استاذ فكر وعلم
كبداية نحلل العمل :
عند العدة الاولى سيكون خرج البوابات على التتالي من الاعلى
1
0
1
عند العدة الثانية
1
0
0
عند العدة الثالثة
1
1
0
عند العدة الرابعة
0
1
0
عند العدة الخامسة
0
1
1
عند العدة السادسة
0
0
1
اتمنى ان تعطي هذه الارقام تلميحات للاعضاء الكرام

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

اشتقنا لدارات النقاش استاذ فكر وعلم
كبداية نحلل العمل :
عند العدة الاولى سيكون خرج البوابات على التتالي من الاعلى
1
0
1
عند العدة الثانية
1
0
0
عند العدة الثالثة
1
1
0
عند العدة الرابعة
0
1
0
عند العدة الخامسة
0
1
1
عند العدة السادسة
0
0
1
اتمنى ان تعطي هذه الارقام تلميحات للاعضاء الكرام

هذا الدخل للبوابات لاننسا ان تلك البوابة هي بوابة الجمع (OR) لهذا شكل الخرج يحتاج لمخطط زمني

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

هذا الدخل للبوابات لاننسا ان تلك البوابة هي بوابة الجمع (OR) لهذا شكل الخرج يحتاج لمخطط زمني

اخ نعيم انا اتكلم هنا عن خرج البوابات وليس الدخل
تحياتي

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
الدائرة 76 من سلسلة دائرة للنقاش للوصول إلى وظيفتها وطريقة عملها الدائة قد تكون فكرتها جديدة ولكن ليست صعبة

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى الباشمهندس محسن
الدائرة تعتبر دائرة رقمية بأمتياز وهى تتكون من
DECADE COUNTER/ DECODER 4017
ويتم ادخال CLOK الى طرف 13 من المتكاملة
وهى تعد من صفر الى خمسة ومن الخرج 6 تعمل ريست
لتبدأ من صفر مرة اخرى
ويتم ادخال خرج الــ4017 الى المتكاملة 4075وتم استخدام 3 وحدات منها وبوابه OR ذات 3 مداخل وخرج واحد
وبوابة الـOR الواحدة تحتاج الى وجود دخل عالى واحد فقط على الدخل لكى يكون على الخرج H

[Sallam]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
الدائرة 76 من سلسلة دائرة للنقاش للوصول إلى وظيفتها وطريقة عملها الدائة قد تكون فكرتها جديدة ولكن ليست صعبة

تحية طيبة للأساتذة الكرام

اسمحوا لي كتلميذ في منتدى القرية أن أشارك حضراتكم بملف محاكاة للدارة التي هي موضوع نقاشكم

أرجو أن تجد القبول لديكم والغاية الاستفادة مما ستبدونها من ملاحظات قيّمة حول هذه الدارة والتي أرجو ان أتعلم منكم عن مزايا الدارة CD4075

رابط ملف المحاكاة على البروتس هو:
http://www.4shared.com/rar/5O4NT3ed/_76.html

مع كل التقدير للجميع

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب المهندس محسن
صيام مقبول
ان الدائرة (76) هي دائرة عداد حلقي يعد من (1 - 5 ) ويعيد من جديد
