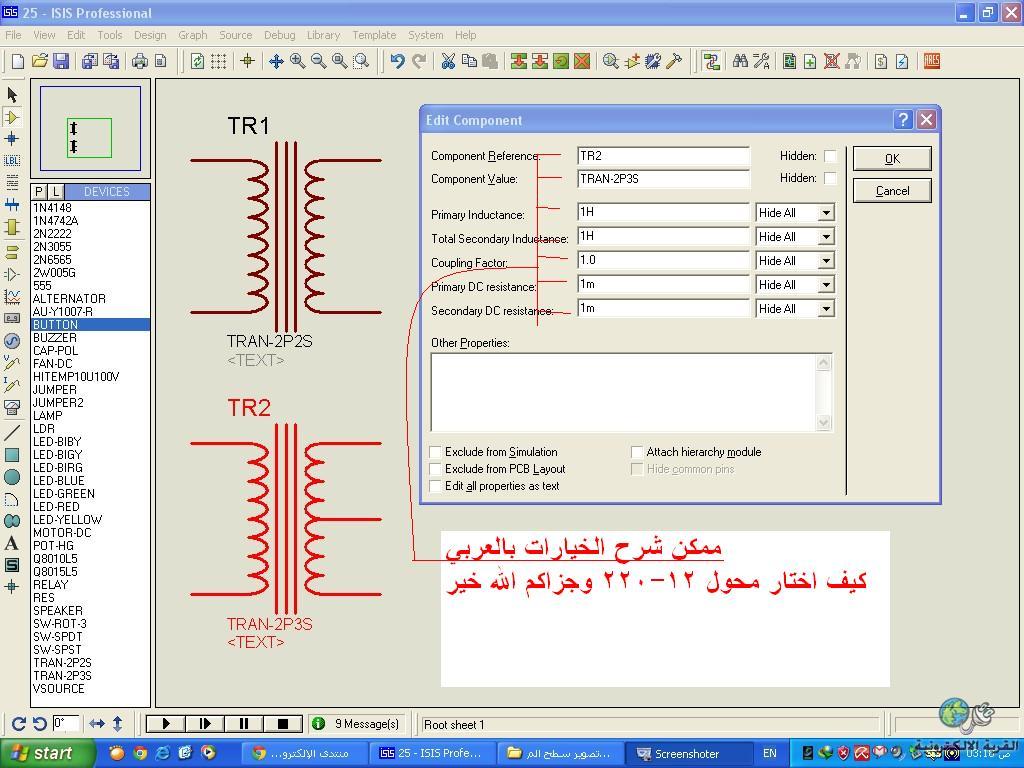

شرح قائمه للبروتس

حيدر علاج حسن · 31-07-2013, 09:30 AM

المحول ليس له محاكاة حقيقية على البروتوس ..
جهد الخرج يكون دائما نفسه جهد الدخل ..

dhiya · 31-07-2013, 07:20 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

المحول ليس له محاكاة حقيقية على البروتوس ..
جهد الخرج يكون دائما نفسه جهد الدخل ..

الف شكر حبيبي ابوكرار
عندي لك سؤار اخر لكونك من العراق
اين اجد مخطط كتف شحن داينمو السيارة الخارجي
مع العلم ان صناعة الكتف محلي

الغرظ من استخدامة خارج السيارة يوصل مع شاحن كهربائي يقوم بفصل الشحن اوتماتيك عند امتلاء البطاريه
(طريقة الربط جدا بسيطة)
واكون لك من الشاكرين

nazar sss · 31-07-2013, 08:07 PM

من هنا

dhiya · 01-08-2013, 10:22 PM

السلام عليكم اخي نزار
اولا مشور على المجهود

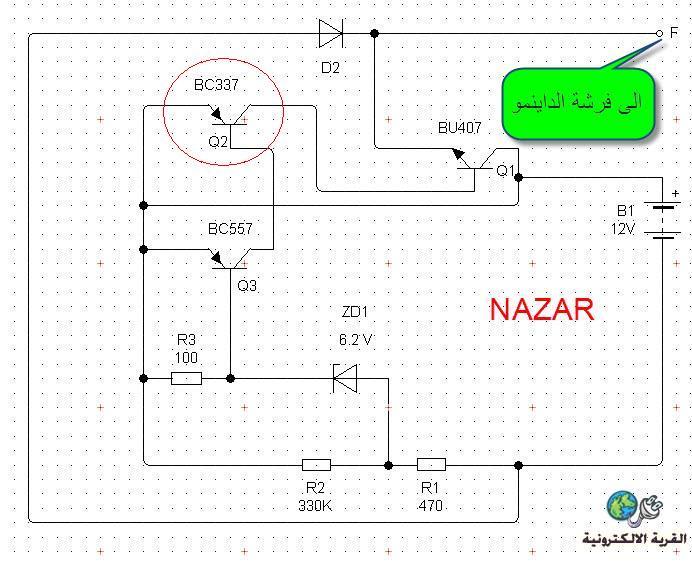

اخي عندي سؤال بخصوص ترانزيترbc337 Q2 الموضح في المخطط
حسب الرقم نوع NPN وفي المخطط PNP

سؤالي ماهو نوعه http://upload.qariya.info/images/qar...b7eaba52bb.jpg

nazar sss · 02-08-2013, 11:42 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة dhiya

السلام عليكم اخي نزار
اولا مشور على المجهود
اخي عندي سؤال بخصوص ترانزيترbc337 Q2 الموضح في المخطط
حسب الرقم نوع NPN وفي المخطط PNP

سؤالي ماهو نوعه http://upload.qariya.info/images/qar...b7eaba52bb.jpg

اخي شوف هذا الدائرة رسمتها من زمن بعيد بدفتر ملاحظاتي من منظم شحن
محلي الصنع ايام الحصار على العراق وفي وقتها كانت انجح دائرة على ماذكر..
كلامك صحيح اثناء الرسم حدث خطاء غير مقصود
