ممكن المساعدة في فهم الدارة

[alhazim]

السلام عليكم، هذه الدارة موجودة في الرابط التالي:
http://www.qariya.com/electronics/5v1a.htm

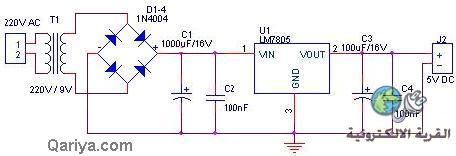

والصورة في الرابط التالي:


ماوظيفة المكثف 1000 ميكروفاراد .. 16 فولت و مكثف 100 نانو فراد الموضوع قبل الدائرة متكاملة LM7805؟

[rokoz77]

المشاركة الأصلية كتبت بواسطة alhazim

السلام عليكم، هذه الدارة موجودة في الرابط التالي:
http://www.qariya.com/electronics/5v1a.htm
والصورة في الرابط التالي:


ماوظيفة المكثف 1000 ميكروفاراد .. 16 فولت و مكثف 100 نانو فراد الموضوع قبل الدائرة متكاملة LM7805؟

السلام عليكم
المكثف 1000 ميكرو هو لتنعيم التيار اي لتصحيح الموجة الناتجة عن التوحيد وجعلها شبه مستمرة وكلما كبرت قيمته كان شكل الموجة افضل
المكثف 100 نانو هو لازالة اشارات التشويش والشوشرة
اتمنى ان تكون الفكرة قد وصلت
تحياتي لك

[alhazim]

مشكور اخي على الرد
