حزورة الكترونية (24)

[نعيم البديري]

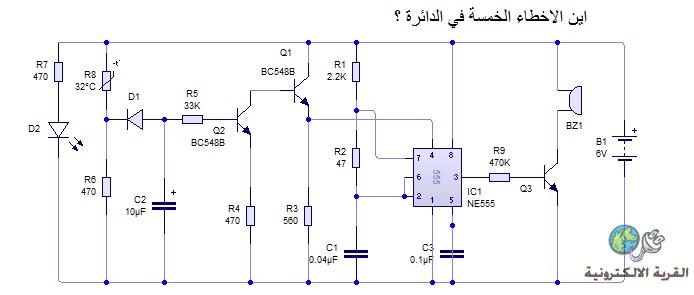

هذه المرة احزروا الاخطاء الخمسة الموجودة في هذه الدائرة (دائرة انذار حراري ) مع تعليل السبب لكل خطأ : كيف لايصلح في الدائرة : ارجو الاستفادة ولتكن الدائرة مفتوحة للاجابة من قبل الجميع ..

[rokoz77]

D1 موصول بطريقة عكسية
R5 كبيرة جدا لن يفتح الترانزستر
Q2 موصول ليمرر نبضة سالبة لترانزستر نبضته موجبة
R9قيمتها كبيرة جدا ولن يفتح الترانزستر
R5 صغيرة جدا ستبقى المحصلة سالبة
تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

D1 موصول بطريقة عكسية
R5 كبيرة جدا لن يفتح الترانزستر
Q2 موصول ليمرر نبضة سالبة لترانزستر نبضته موجبة
R9قيمتها كبيرة جدا ولن يفتح الترانزستر
R5 صغيرة جدا ستبقى المحصلة سالبة
تحياتي

اثنان فقط صحيحة الاجابة وثلاثة خاطئة لن احدد لكي يستمر الموضوع ولك حق المراجعة والرد لغاية 5 مشاركات تحياتي : اخذت الان 40% من الاجابة .

[نعيم البديري]

اين اصحاب الخبرة اين اصحاب التفكير ووضع الحلول لنفترض انكم بنيتم هذه الدائرة ولم تعمل معكم كيف يمكن تتبعها لمعرفة واكتشاف الخطأ ؟؟ لكل عضو حق المشاركة لغاية 5 مشاركات على ان يذكر الاعطال الخمس سوية دون نقص لابأس بالمحاولة كما فعل الاخ روكوز واكتشف اثنان من تلك الاخطاء لكنه ذكر ثلاثة هي ليست اخطاء بل قيم وعناصر مناسبة ..

[WRHLAMDA]

السلام عليكم

1........ الدايود في الالتجاه المعاكس حسب هذا الربط لايمكن مرور تيار باتجاه القاعدة

2........ الترانزستر رقم 1 يجب ان يكون نوع PNP حتى يقوم بايصال التيار الى المذبذب عند عمل الترانزتر رقم 2 ( الذي يقوم بجلب جهد القاعدة الى السالب عند ارتفاع الحرارة)

3........ المقاومة رقم 2 قيمتها قليلة جدا معها لن يعمل المذبذب بصورة صحيحة

4........ يجب تحييز قاعدة الترانزستر رقم 1 الى الجهد الموجب حيث عند ما يكون الترانزستر رقم 2 في حالة فصل فان قاعدة الترانزستر الاول تكون بدون تحييز ( طائفة )

5........ المتسعة رقم 1 .. لاتوجد هكذا قيمة للمتسعات ضمن القيم القياسية

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
ا- D1 موصل عكسى
2- الترانسستور رقم 1 عكسى
3- R1 يجب ان تكون اصغر من R2
4- R9 كبيرة جدا ولا يمكن للبزر اصدار صوت
5- R6 صغيره

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

1........ الدايود في الالتجاه المعاكس حسب هذا الربط لايمكن مرور تيار باتجاه القاعدة

2........ الترانزستر رقم 1 يجب ان يكون نوع PNP حتى يقوم بايصال التيار الى المذبذب عند عمل الترانزتر رقم 2 ( الذي يقوم بجلب جهد القاعدة الى السالب عند ارتفاع الحرارة)

3........ المقاومة رقم 2 قيمتها قليلة جدا معها لن يعمل المذبذب بصورة صحيحة

4........ يجب تحييز قاعدة الترانزستر رقم 1 الى الجهد الموجب حيث عند ما يكون الترانزستر رقم 2 في حالة فصل فان قاعدة الترانزستر الاول تكون بدون تحييز ( طائفة )

5........ المتسعة رقم 1 .. لاتوجد هكذا قيمة للمتسعات ضمن القيم القياسية

النتيجة 3 صح من اصل 5 المحاولة 60% تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
---------------------------------
ا- D1 موصل عكسى
2- الترانسستور رقم 1 عكسى
3- R1 يجب ان تكون اصغر من R2
4- R9 كبيرة جدا ولا يمكن للبزر اصدار صوت
5- R6 صغيره

النتيجة 3.5 من اصل 5 حيث لم تحسم احدى الاجابات اين الخطأ وبقيت واحدة .
العلامة 70%
