مساعدة في مفتاح يعمل باللمس

[alhasangha]

مساء الخير للاخوة الاعضاء و الاساتذة الكرام...
احضرت ترانزستور دارلينغتون جاهز من النوع tip122 ..
هذا رابط الداتا شيت
وبمعامل ربح تيار 1000
لست انا من اخترته لكن قلت للبائع اريد دارلنغتون فاعطاني اياه .
عند محاولة عمل مفتاح باللمس باضافة ريليه 12 او 6 فولط
ووصله بالطريقة العادية بوصلة الترانزستور كمفتاح لم يعمل ..
جربت التحييز عبر مقاومة متغيرة و بدون تحييز لم يعمل ..
قلت يمكن الحساسية غير عالية فعملت وصلة دارلنغتون اخرى مع هذا الترانزستور ايضا لم يعمل ......
دائما يسلك سلوك ترانزستور عادي يعمل عبر المقاومة المتعيرة لكن عند لمس القاعدة لا يبدي تجاوب ان لامستها مباشرة عبر سلك او ان لمستها في نقطة الوسط في المقاومة المتغيرة ....
احد المرات كان يتجاوب تجاوب طفيف ..
استغربت مع ان الترانزستورات العادية تتجاوب مثل هذا التجاوب او اكثر ...
مال المشكلة برأيكم اخوتي الكرام ..
ألف شكر لكم

[حيدر علاج حسن]

ارفع الدائرة

[alhasangha]

اخي الكريم اعتذر لا يوجد لدي برنامج محاكاة الان ولكن هي نفس هذه الدارة البسيطة

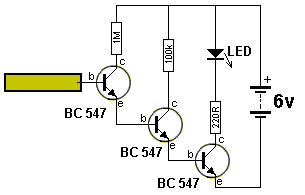

http://www.qariya.com/electronics/images/tranload.gif

بتبديل المقاومة الثابتة بمقاومة متغيرة طرفها المنتصف الي القاعدة و الباقيين الي اقطاب التغذية
شكرا لردك الكريم

[newman2012]

السلام عليكم
الأخ الفاضل...بحسب خبرتي المتواضعة...حسب ما رأيت المخطط...
هذه الطريقة قد تحرق لك الترانزستور لأن الحمل موصل بطريقة مباشرة بالترانزستور... اولاً لابد أن تضع مقاومة متناسبة قبل مجمع الترانزستور
ثانياً ...اذا اردت الترانزستور يستجيب للمس لابد أن تزيل المقاومة من قاعدة الترانزستور
ثالثاً ...بهذه الطريقة أظن الترانزستور لن يستجيب قم بوضع ترانزستور آخر
ويكون قبل مجمعه مقاومة 100 كيلو وباعثه متصل بقاعدة هذا الترانزستور
وقبل مجمع هذا الترانزستور مقاومة 220 اوم وتكون بعد الحمل ثم يكون جهد الطاقة من 5 الى 6 فولت...ثم المس قاعدة الترانزستور الأول ستجد ان الدائرة تعمل إن شاء الله

[حيدر علاج حسن]

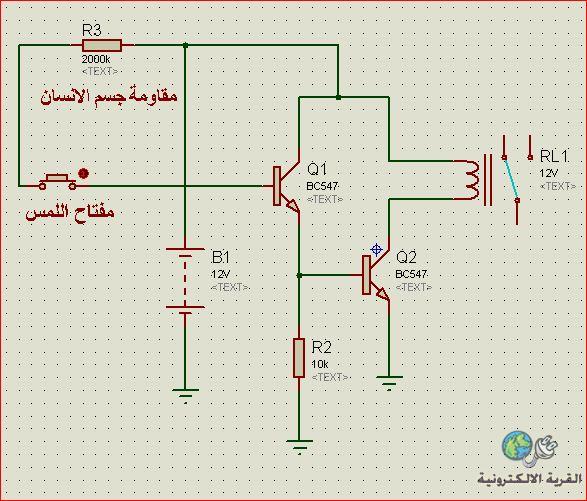

تفضل اخي ...

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الغالى
هذه دائرة بسيطة وشغاله 100%

[alhasangha]

السلام عليكم ...
شكرا لردودكم الكريمة جميعا ..
بداية اسف على التاخير في الرد لكن لم استطيع ان اشتري العناصر و اجرب الدارة حتى اليوم لانه كما ذكر الاخ بالفعل الترانزستورات كانت محروقة ...
-الدارتان التان قدماهما الاخ عربي و الاخ حيدر متشابهتان تقريبا و ايضا نفذتهما المشكلة هي ان حالة الاستقرار لا تظهر على الريلي الا عندما المس القطبان بجسمي كما هي في دارة الاستاذ حيدر و اذا لم المس الطرف الموجب يبقى الريليه يتارجح ..
و انا في المكان الذي اريد وضع الدارة به لا تناسبني هذه الحالة بل اريدها كما رسمها الاخ عربي كلوحة المسها و يتم الاستقرار لكن للاسف هذا لم يتحققفهل من حل للمشكلة ؟
فكرت في وضع بعض المكثفات او الديودات في اماكن مختلفة لكن لم ينفع ذلك ..
الف شكر لكم مرة اخرى

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم

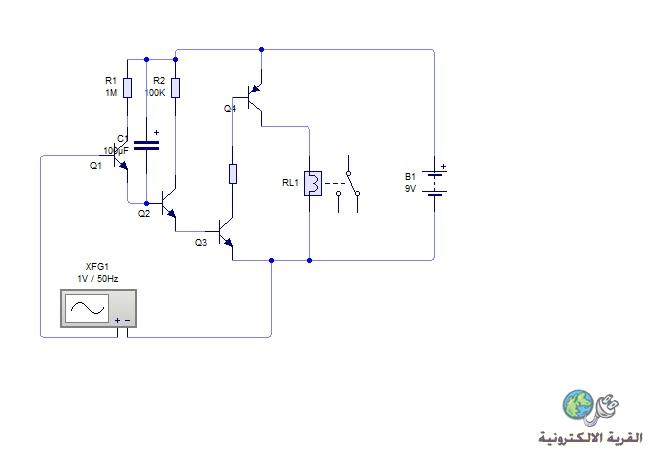

قمت باضافة مكثف قيمته 100 ميكرو فاراد للدائرة والدائرة مستقرة وتعمل جيدا
