دائرة الكترونية للنقاش (77)

[فكروعلم]

السلام عليكم

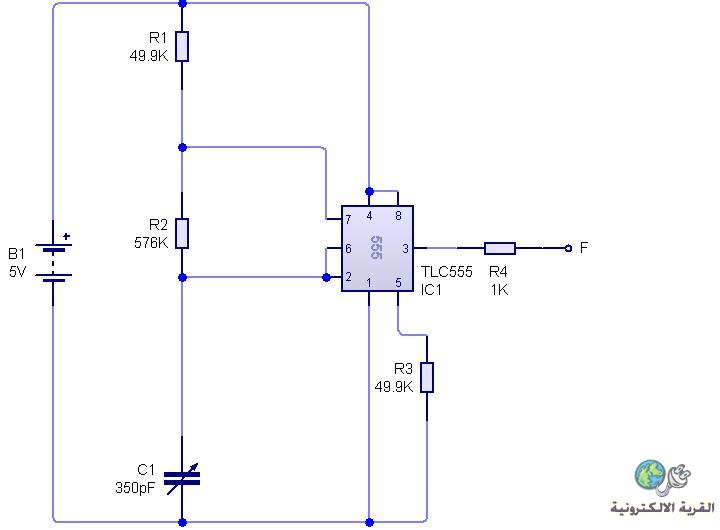

هذه هي الدارة 77 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها وعند الإجابة يجب ذكر الوظيفة وكيفية العمل والإجابة على الوظيفة فقط لا تعتبر إجابة صحيحة
وهذه الدارة قد يأتي جواب أنها مولد تردد صحيح هي مذبذب ولكن لها عمل أخر مهم جداً
ملاحظة : الأخ روكوز ممنوع من المشاركة في حل هذه الدارة

[WRHLAMDA]

السلام عليكم

قيم المقاومات خاصه جدا ؟؟؟؟

يبدا اننا هنا امام عمل دقيق جدا

كذلك ربط مقاومة على الطرف رقم 5 للمتكاملة يعني التلاعب بقيم التحييز الداخلية لمكبري العمليات داخل المتكاملة

حسب علمي ... المقاومات الداخلية للمتكاملة قيمتها 5 كيلو اوم ....

[فكروعلم]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

قيم المقاومات خاصه جدا ؟؟؟؟

يبدا اننا هنا امام عمل دقيق جدا

كذلك ربط مقاومة على الطرف رقم 5 للمتكاملة يعني التلاعب بقيم التحييز الداخلية لمكبري العمليات داخل المتكاملة

حسب علمي ... المقاومات الداخلية للمتكاملة قيمتها 5 كيلو اوم ....

كلام جميل ورائع

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الغالي
المذبذب في هذه الدارة ممكن ان يستخدم الكثير من الاستخدامات
كان يستخدم التردد هذا في الساعات
او في اجهزة توليد الدوال الدقيقه functions generator

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
استاذي الغالي
المذبذب في هذه الدارة ممكن ان يستخدم الكثير من الاستخدامات
كان يستخدم التردد هذا في الساعات
او في اجهزة توليد الدوال الدقيقه functions generator

أخي الغالي أنا قلت من البداية أنها مذبذب ولكن أنتبه لقد تم تصميم المذبذب بطريقة خاصة وعناصر مميزة ولو كنا نريدها مذبذب فقط لكنا أعتمدنا اسلوب أبسط

[نعيم البديري]

السلام عليكم : الحقيقة لاارغب ان اكون كبش الفداء الاول في هذا الموضوع خاصة وان اخي محسن ذكر في باديء الامر ان من يقوم بالحل يجب ان يذكر الوظيفة وشرح طريقة العمل في نفس الحل لكن لابأس مع التأني وجمع المعلومات : هو مذبذب طبعا ولم يخفى من البداية لكن مذبذب هذه المرة مختلف قليلا حيث ممكن ان يكون متغير القيمة حسب المكثف المتغير الهوائي (350 بيكو فاراد) التردد الخارج قد يبدأ من 3.55 ميكا هيرتز فما فوق حسب قيمة المكثف وقد وضعت المقاومة 49.9K على الرجل 5 لتعديل التردد بزيادة قيمته قليلا وهنا ربما تكون البداية 4 ميكا هيرتز : لحد الان لم اذكر ماخطر لي من توقع في استخدام الدائرة وهذا الكلام هو مجرد توضيح او تمهيد للحل وربما اكون قد اخطأت في الحسابات المبدئية وشكرا .

[WRHLAMDA]

السلام عليكم

اخ نعيم التردد بالكيلو هيرتز .... تقريبا 4000 هيرتز كما ذكرت

الاخ seakrokram ذكر الساعات .... طبعا واحدة من طرق الحصول على تردد دقيق يتم بتصميم مذبذب بتردد عالي ثم تقسيم التردد عدة مرات للحصول على التردد المطلوب .... فاذا حصل تزحيف في تردد المذبذب فأن التغير في التردد النهائي سيكون اقل بكثير ( التغير في تردد المذبذب مقسوما على عدد مرات القسمة للحصول على التردد النهائي )

لذلك نجد الساعات تستخدم كرستالة بتردد تقريبا 32 كيلوهيرتز وبالقسمة على 2 ( 12مرة ) نحصل على تردد 1 هيرتز

المذبذب هنا تقريبا بتردد 4000هيرتز

قريب جدا من احد مضاعفات التردد 1 هرتز ....4096هرتز .... ربما الدائرة لها علاقة بهذا الامر

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

اخ نعيم التردد بالكيلو هيرتز .... تقريبا 4000 هيرتز كما ذكرت

الاخ seakrokram ذكر الساعات .... طبعا واحدة من طرق الحصول على تردد دقيق يتم بتصميم مذبذب بتردد عالي ثم تقسيم التردد عدة مرات للحصول على التردد المطلوب .... فاذا حصل تزحيف في تردد المذبذب فأن التغير في التردد النهائي سيكون اقل بكثير ( التغير في تردد المذبذب مقسوما على عدد مرات القسمة للحصول على التردد النهائي )

لذلك نجد الساعات تستخدم كرستالة بتردد تقريبا 32 كيلوهيرتز وبالقسمة على 2 ( 12مرة ) نحصل على تردد 1 هيرتز

المذبذب هنا تقريبا بتردد 4000هيرتز

قريب جدا من احد مضاعفات التردد 1 هرتز ....4096هرتز .... ربما الدائرة لها علاقة بهذا الامر

اخي الغالي : هل تلاحظ وجود عنصر متغير له علاقة مهمة بتردد الخرج وهو المكثف المتغير على الطرف 2و6 وكما تعلم ان القيمة تذكر وهي اعلى قيمة 350 بيكو من رأيي يوجد شيء مهم له علاقة بهذا المتغير .
