[عبقرينو1]

دلوقتى كلنا عرفين ان تغزيه المايكروكنترولر بيكون +5 فولت
وان الخرج على اطرافه فى حاله ان يكون البورت بالخرج بيكون 5 فولت
لو معانا مايكرو كبير ووصلت مثلا 4 ريليهات كل واحده تشتغل على 5 فولت
وكان البرنامج مطلوب منه انه يشغل ال4 ريليهات اى يكون الخرج على 4 ارجل من البورت =1
هل توزيع الجهد على ال4 ريليهات هيكون متساوى ولا من كثره الاحمال سوف يؤثر هذا على باقى الريليهات ؟

وهل لو وصلت شاشه LCD على نفس الريجليتور الى مغذى المايكرو هل الجهد هيتأثر ولا لا؟؟
ارجو الرد سريعا ولكم كل الشكر

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم عبقرينو
فى الواقع عند توصيل الريلايهات بالجهد يتم من مصدر مسقل عن مصدر التغذية المثبت الخاص بالبيك وذلك حتى لا يتأثر جهد تغذية البيك
اما توصيل شاشة LCD فأنه يستمد تغذيته من نفس مصدر البيك المثبت
مع العلم ان خرج اى طرف كخرج من البيك بيكون بحوالى 25 مللى امبير
ويتم استخدام ترانزسستور على كل خرج من البيك كدريفر للريلاى
كعازل من ناحية ومن ناحية اخرى امداد الريلاى بالتيار الذى يحتاجه ليعمل

[عبقرينو1]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته ---------------------------------- اخى الكريم عبقرينو فى الواقع عند توصيل الريلايهات بالجهد يتم من مصدر مسقل عن مصدر التغذية المثبت الخاص بالبيك وذلك حتى لا يتأثر جهد تغذية البيك اما توصيل شاشة LCD فأنه يستمد تغذيته من نفس مصدر البيك المثبت مع العلم ان خرج اى طرف كخرج من البيك بيكون بحوالى 25 مللى امبير ويتم استخدام ترانزسستور على كل خرج من البيك كدريفر للريلاى كعازل من ناحية ومن ناحية اخرى امداد الريلاى بالتيار الذى يحتاجه ليعمل

بعد السلام عليكم
تقصد حضرتك اننا بناخد خرج المايكرو ونوصله على مقاومه مع قاعده ترانزيستور الذى يقوم بدور توصيل مثلا ارضي الريليه بالارضي الخاص بتغزيه الريليه وبالتالى تنغلق الدائره ويعمل كويل الريليه ؟

ولو كلامى كان صحيحا ما نوع الترانزيستور الذى احتاجه وهل يتم توصيله على مقاومه على القاعده فقط ام يوجد اشياء اخرى ؟؟

[WRHLAMDA]

السلام عليكم

شاشات lcd تحتاج الى تيار قليل جدا .... وهذه اهم ميزه لها

المهم ... لا تأخذها بنظر الاعتبار في هذه الحسابات مقارنة بالرليات

[mourad3d]

اقتباس المشاركة الأصلية كتبت بواسطة عبقرينو1 بعد السلام عليكم تقصد حضرتك اننا بناخد خرج المايكرو ونوصله على مقاومه مع قاعده ترانزيستور الذى يقوم بدور توصيل مثلا ارضي الريليه بالارضي الخاص بتغزيه الريليه وبالتالى تنغلق الدائره ويعمل كويل الريليه ؟ ولو كلامى كان صحيحا ما نوع الترانزيستور الذى احتاجه وهل يتم توصيله على مقاومه على القاعده فقط ام يوجد اشياء اخرى ؟؟

ممكن تستخدم 2N2222 تقدر تاخد منه تيار على المجمع لحد 800 ملى امبير
وصل الريلاى بين موجب التغديه والمجمع ووصل الباعث على الاراضى ومقامة على قاعدة الترانزستور متصله بالميكرو

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
-------------------------------------
اخى الكريم عبقرينو

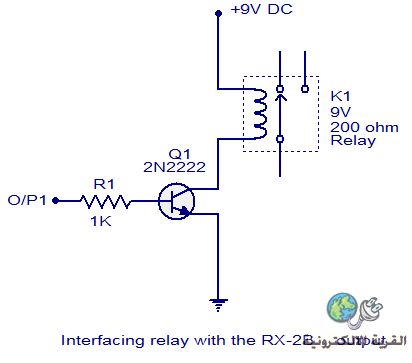

اليك هذه الوصلة عليك بتوصيل طرف البيك بها مع مراعاة توصيل ارضى البيك بارضى الوصلة
