المساعده بعمل 7 segment لاظهار السرعه للمروحه السقفيه

[najee22]

السلام عليكم
الاخوه الكرام قمت بتنفيذ مشروع مروحه تعمل بالكونترول لكن المشكله
ليس لدي خبره كافيه بدوائر ال 7 segment .
يعني الدائره تكون باستخدام عارضه واحده .
عندما تكون سرعة المروحه بطيئه يظهر على العارضه الرقم 1
وعندما تكون السرعه متوسطه يظهر الرقم 2
وعندما تكون مرتفعه يظهر الرقم 3

[حيدر علاج حسن]

في البداية يجب ان تصمم حساس جهد من خلاله نعرف السرعة التي تم اختيارها ...
اما تشغيل الشاشة فهو بسيط ...

[WRHLAMDA]

السلام عليكم

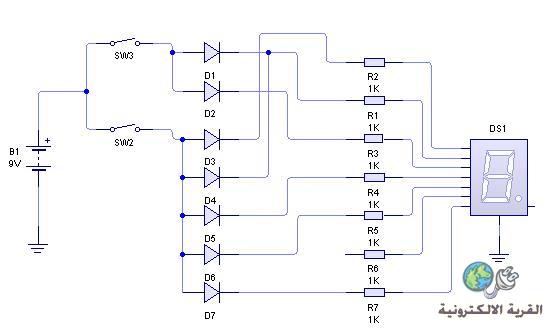

ابسط طريق لتغيل الشاشة باستخدام الدايودات
كما في الدائرة التالية

[IMG][/IMG]

[najee22]

الاساتذه الكرام
حيدر علاج حسن
WRHLAMDA

اشكركم على اهتمامكم وسرعة الرد وجزاكم الله خيرا

انا هنا استخدمة 3 عارضات من نوع 7 segment
الذي اريده هوه استخدام عارضه واحده
الدائره التى استخدمها تحتوي على 3 ريلي كل ريلي يمثل سرعه
الريلي الاول يمثل السرعه البطيئه والثاني سرعه متوسطه والثالث سرعه عاليه
عند اختيار السرعه البطيئه سيعمل الريلي الاول وعند اختيار السرعه المتوسطه سيعمل الريلي الثاني بالاظافه الى الريلي الاول وعند اختيار السرعه المرتفعه سيعمل الريلي الثالث والثاني والاول بدون ان ينفصل ريلي عن اخر الا بالضغط على مفتاح السرعه الثانيه والسرعه الاولا
شاهد مقطع الفيديو
http://youtu.be/i5T6dU4yyyY

[WRHLAMDA]

السلام عليكم

بصراحة هناك اكثر من طريقة لكن كنت اود ان اعرف بعض الامور .... حتى اذكر انسب طريقة

هل انت قمت بتصميم هذه الدائرة في الفديو .... هي تعتمد على المايكروكونترولر ... ا وبالتالى المتحكم القادر على تشغيل ثلاث شاشات يتحكم بطريقة ابسط بشاشة واحدة .... ذلك طبعا يعتمد على عدد الارجل المتوفرة لديك حيث تحتاج الى 6 ارجل.. اذا كانت الارجل التوفرة قليلة فعليك باستخدام شفت رجستر مثل 74164 وهو يستخدم خطان للسيطرة على الشاشة او تستخدم ديكودر مثل 4511 وهو يحتاج الى اربع خطوط سيطرة ... لكن بما انك تريد ثلاث ارقام فقط ... فيمكن العمل على خطين فقط واستخدامة اسهل من المتكاملة السابقة

[najee22]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

بصراحة هناك اكثر من طريقة لكن كنت اود ان اعرف بعض الامور .... حتى اذكر انسب طريقة

هل انت قمت بتصميم هذه الدائرة في الفديو .... هي تعتمد على المايكروكونترولر ... ا وبالتالى المتحكم القادر على تشغيل ثلاث شاشات يتحكم بطريقة ابسط بشاشة واحدة .... ذلك طبعا يعتمد على عدد الارجل المتوفرة لديك حيث تحتاج الى 6 ارجل.. اذا كانت الارجل التوفرة قليلة فعليك باستخدام شفت رجستر مثل 74164 وهو يستخدم خطان للسيطرة على الشاشة او تستخدم ديكودر مثل 4511 وهو يحتاج الى اربع خطوط سيطرة ... لكن بما انك تريد ثلاث ارقام فقط ... فيمكن العمل على خطين فقط واستخدامة اسهل من المتكاملة السابقة

شكرا على ردك استاذ WRHLAMDA الغالي
الدائرة منقوله من احد المواقع الاجنبيه و تستخدم المايكرو 12F629 وتتحكم ب 3 ريلي وبالامكان ان يكونو 4 . اجرية عليها بعض التعديلات البسيطه لكي تناسب عمل منظم مروحه
المشكله فى الدائره انها عندالضغط على الزر الاول يعمل الريلي ولا ينطفىء الا بالضغط على نفس الزر مره اخرى وهكذا مع بقية الازرار .
الاستاذ العزيز WRHLAMDA بماذا تنصحني ان استخدم اي شفت رجستر يكون مناسب لهذه الدائره
بحيث عند الضغط على الزر الاول يظهر الرقم 1 وعند الضغط على الزر الثاني
يظهر الرقم 2 والزر الثالث يظهر الرقم 3 ويكون باستخدام عارضه واحده وليس ثلاث كما فى الدائره الموجوده

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة najee22

شكرا على ردك استاذ WRHLAMDA الغالي
الدائرة منقوله من احد المواقع الاجنبيه و تستخدم المايكرو 12F629 وتتحكم ب 3 ريلي وبالامكان ان يكونو 4 . اجرية عليها بعض التعديلات البسيطه لكي تناسب عمل منظم مروحه
المشكله فى الدائره انها عندالضغط على الزر الاول يعمل الريلي ولا ينطفىء الا بالضغط على نفس الزر مره اخرى وهكذا مع بقية الازرار .
الاستاذ العزيز WRHLAMDA بماذا تنصحني ان استخدم اي شفت رجستر يكون مناسب لهذه الدائره
بحيث عند الضغط على الزر الاول يظهر الرقم 1 وعند الضغط على الزر الثاني
يظهر الرقم 2 والزر الثالث يظهر الرقم 3 ويكون باستخدام عارضه واحده وليس ثلاث كما فى الدائره الموجوده

السلام عليكم

هذا المتحكم له 6 ارجل يمكن برمجتها .... عندنا مستلمة الريموت وثلاث رليات ... يبقى لدينا اخراجان .... وهي غير كافية لتشغيل الشاشات بشكل مباشر فلابد انه قد استخدم شفت رجستر

لكن ممكن ان تستخدم 4511 فهو اسهل في التشغيل والبرمجة

طبعا لابد من التغيير في برنامج المتحكم

المتكاملة 4511 لها اربع ادخالات ... تستخدم الاول والثاني فقط ... الثالث والرابع يربط الى الجهد السالب

الادخلان الاول والثاني اذا كانت الفولتية صفر ...سيظهر صفر على الشاشة

الاول 5فولت والثاني صفر ..... سيظهر رقم 1 على الشاشة

الاول صفر والثاني 5 فولت .... سيظهر رقم 2 على الشاشة

الول والثاني 5 فولت .... سيظهر رقم 3 على الشاشة

[najee22]

جزاك الله خيرا استاذ WRHLAMDA كفيت ووفيت
