دائرة الكترونية للنقاش (78 )

[نعيم البديري]

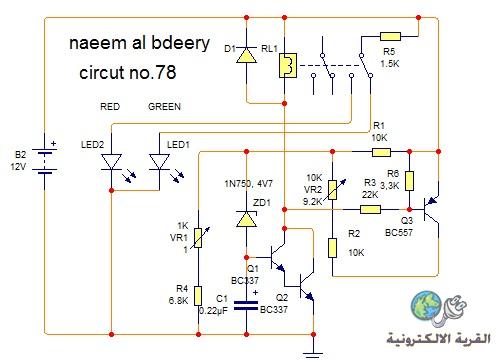

السلام عليكم : اخواني الاعزاء هذه دائرة صغيرة جدا ومفيدة بنفس الوقت وهي من تصميمي وغير منقولة من مصدر رأيت ان قدمها للنقاش في هذه السلسلة لمناقشة فكرتها وطريقة عملها ربما ستكتشفون وظيفتها بسرعة لكن الغاية هي النقاش والتفصيل لعمل الدائرة .

[مدحتكو]

بدأت المعالم تتضح شوية

بس خليني لا اكون الأول

اسمحولي لما أتأكد من عملها اطبقها علي البريد بورد عملي

تقبلو تحياتي

[WRHLAMDA]

السلام عليكم

مع ان الدائرة مربكة بعض الشء .... لكن لا اعتقد انه من الممكن رسمها بشكل افضل

عموما يبدو ان الدائرة تدور حول الزنر دايود .... لنرى ماذا يفعل هذا العنصر

ولتبسيط فهم الدائرة دعونا نغض النظر عن الترانزستر في يمين الدائرة .
تصل الفولتية بشكل اساسي الى هذا العنصر عبر مقسم جهد مكون من ثلاث مقاومات



ولحساب الفولتية التي توصلها هذه المقاومات الى الزنر دايود .... تقف في طريقنا المقاومة المتغيرة التي لانعرف قيمتها فهي متغيرة حسب القيمة التي تضبط عليها ... من الممكن ان جري الحسابات مرتين .... مرة لأقل قيمة لهذه المقاومة .... ومرة اخرى نعيد الحسابات لأعلى قيمة لهذه المقاومة ...........

ومن الممكن ببساطة ان نفرض قيمة وسطية لهذه المقاومة واجراء الحسابات عليها

كالتالي .............
المقاومة الكلية تساوي مجموع المقاومات =10كيلو + 0.5 كيلو + 6.8 كيلو =17كيلو تقريبا

ثم نقسم الفولتية الكلية علة المقامومة الكلية لنحصل على الجهد المسلط على كل اوم كم مقداره

الجهد لكل اوم = 12 فولت / 17 كيلو = 0.7 ملي فولت

الان ممكن ان نحسب الفولتية لكل مقاومة بظرب هذه القيمة بمقدار المقاومة ... وبما انا نريد الجهد المسلط على الزنر دايود .... فسنقوم بحساب الجهد المتكون على المقاومات المربوطة معه على التوازي ... المقاومة المتغيرة ( والتي فرضنا انها مظبوطة على قيمة وسطية ... اي ان قيمتها 0.5 كيلو ) + المقاومة 6.8 كيلو

الجهد المسلط على الزنر = 0.7 ملي فولت * ( 0.5 كيلو + 6.8 كيلو )
..................................= 5.11 فولت

طيب الزنر سوف ينهار عند جهد مقدارة 4.7 فولت .... ممكن ضبط المقاومة المتغيرة لتصل الى هذه الفولتية ... عند انهيار هذا الدايود سقوم بتمرير التيار الى الترانزستر فيقوم بتشغيل الترانزستر .... طبعا الدائرة تعمل على البطارية .... فمن المتوقع ان الزنر سينتظر هبوط البطارية .... لحين وصول الجهد من مجموعة المقاومات الى قيمة اقل من جهد الزنر فيتوقف الترانزستر


بقية شرح الدائرة ممكن ان يتابعة اعضاء المنتدي او اطرحة في مشاركة قادمة ان تطلب الامر

...................................

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

مع ان الدائرة مربكة بعض الشء .... لكن لا اعتقد انه من الممكن رسمها بشكل افضل

عموما يبدو ان الدائرة تدور حول الزنر دايود .... لنرى ماذا يفعل هذا العنصر

ولتبسيط فهم الدائرة دعونا نغض النظر عن الترانزستر في يمين الدائرة .
تصل الفولتية بشكل اساسي الى هذا العنصر عبر مقسم جهد مكون من ثلاث مقاومات



ولحساب الفولتية التي توصلها هذه المقاومات الى الزنر دايود .... تقف في طريقنا المقاومة المتغيرة التي لانعرف قيمتها فهي متغيرة حسب القيمة التي تضبط عليها ... من الممكن ان جري الحسابات مرتين .... مرة لأقل قيمة لهذه المقاومة .... ومرة اخرى نعيد الحسابات لأعلى قيمة لهذه المقاومة ...........

ومن الممكن ببساطة ان نفرض قيمة وسطية لهذه المقاومة واجراء الحسابات عليها

كالتالي .............
المقاومة الكلية تساوي مجموع المقاومات =10كيلو + 0.5 كيلو + 6.8 كيلو =17كيلو تقريبا

ثم نقسم الفولتية الكلية علة المقامومة الكلية لنحصل على الجهد المسلط على كل اوم كم مقداره

الجهد لكل اوم = 9 فولت / 17 كيلو = 0.5 ملي فولت

الان ممكن ان نحسب الفولتية لكل مقاومة بظرب هذه القيمة بمقدار المقاومة ... وبما انا نريد الجهد المسلط على الزنر دايود .... فسنقوم بحساب الجهد المتكون على المقاومات المربوطة معه على التوازي ... المقاومة المتغيرة ( والتي فرضنا انها مظبوطة على قيمة وسطية ... اي ان قيمتها 0.5 كيلو ) + المقاومة 6.8 كيلو

الجهد المسلط على الزنر = 0.5 ملي فولت * ( 0.5 كيلو + 6.8 كيلو )
..................................= 3.65 فولت

طيب الزنر سوف ينهار عند جهد مقدارة 4.7 فولت .... ممكن ضبط المقاومة المتغيرة لتصل الى هذه الفولتية ... عند انهيار هذا الدايود سقوم بتمرير التيار الى الترانزستر فيقوم بتشغيل الترانزستر


بقية شرح الدائرة ممكن ان يتابعة اعضاء المنتدي او اطرحة في مشاركة قادمة ان تطلب الامر

...................................

تحياتي لك اخ WRHLAMDA تحليل وحسابات في نفس الطريق

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة مدحتكو

بدأت المعالم تتضح شوية

بس خليني لا اكون الأول

اسمحولي لما أتأكد من عملها اطبقها علي البريد بورد عملي

تقبلو تحياتي

تحياتي استاذ مدحت لكن نصيحة ممكن التطبيق كما هو او المحاكاة لاتاتي معك بنتيجة قبل فهم الدائرة ومعرفة مبدا عملها .

[عماد رجب2]

بارك الله فيك اخي مهندس WRHLAMDA

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عماد رجب2

بارك الله فيك اخي مهندس WRHLAMDA

النتيجة في النهاية نريد من الاخ WRHLAMDA متابعة المشوار حتى الوصول للنتيجة النهائية وهي وظيفة الدائرة ومن ثم شرح مبدا عمل الدائرة بشكل كامل .

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة نعيم البديري

النتيجة في النهاية نريد من الاخ WRHLAMDA متابعة المشوار حتى الوصول للنتيجة النهائية وهي وظيفة الدائرة ومن ثم شرح مبدا عمل الدائرة بشكل كامل .

السلام عليكم

اخ نعيم .... لابأس بانتظار مشاركات الاخوة .... فهذا ادعى للتفكر .... من اخذ المعلومة جاهزة
