حزورة الكترونية (27)

[نعيم البديري]

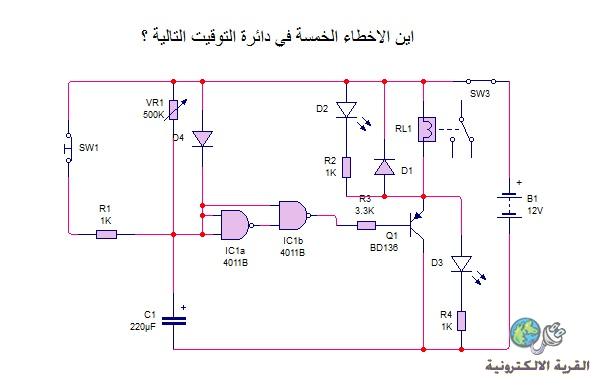

السلام عليكم : بنفس مبدا وشروط الحزورات الاخيرة هذه الدائرة لموقت (تايمر) باستخدام بوابتين ناند وقد تم استحداث 5 اعطال (حرامات صدقوني لانها من تصميمي ) لكن الحاجة فوق كل شيء الحزورة تستدعي هذا : ارجو اصلاح الاعطال الخمسة مع التقدير ..

[WRHLAMDA]

السلام عليكم

بصراحة استطعت احصاء اربع اخطاء فقط .... العبقري يجيب الخامس

[WRHLAMDA]

عرفت الخطأ الخامس ... مخفي بصورة جيدة..

عاشت ايدك استاذ نعيم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

عرفت الخطأ الخامس ... مخفي بصورة جيدة..

عاشت ايدك استاذ نعيم

شكرا لك ولو انك اثرت الانتباه له تحياتي .

[dmostafa]

السلام عليكم
الاخطاء الخمسة هى

1- البطارية معكوسة

2- الترانزستور يجب ان يكون NPN

3- الشورت على البوابة 1A

4- VR1 توصل بعد SW1 وليس قبله

5- رمز المكثف C1

[seakrokram]

الاخطاءهي
1- البطارية معكوسة

2- الترانزستور يجب ان يكون NPN

3- الشورت على البوابة 1A

4- دائرة البوش سويج (sw1) الطرف العلوي له يربط مع الارضي بدل ربطه بالطرف الموجب

5- يجب ان يكون البوش سويج من النوعيه (ان يكون مفتوح في حاله الراحه ) و يكون على التوازي مع المكثفه

وسارفع المخطط لاحقا

[WRHLAMDA]

السلام عليكم

تكرر اكثر من مرة .... انه بعض الاخوة يذكرون ان مدخلي البوابة شورت على انة خطأ

لا اعرف من اين جاء هذا التصور ؟؟؟؟

كما اني لا اذكر يوما" اني مررت بما يشير الى ان ربط اي ادخالين في اي متكاملة يعتبرخطأ

[seakrokram]

اخي الحبيب WRHLAMDA انا لا اقصد ان الادخالين عندما يكونان متصلين خطا
بل في هذه الدارة ان الادخالين للبوابه يجب ان يكونا منفصلين عن البعض
