فحص الريلي

[abedalrhman123]

لدي ريلي أريد تركيبه على آلة ثقيلة ولكن اريد فحصة والتأكد أنه يعمل قبل تركيبه وذلك بإستخدام الافوميتر (ساعة الفحص) كيف يمكن ان أقوم بالفحص ؟ يرجى المساعدة وشكرا.

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة abedalrhman123

لدي ريلي أريد تركيبه على آلة ثقيلة ولكن اريد فحصة والتأكد أنه يعمل قبل تركيبه وذلك بإستخدام الافوميتر (ساعة الفحص) كيف يمكن ان أقوم بالفحص ؟ يرجى المساعدة وشكرا.

اخي العزيز توجد انواع عديدة من الريليات ولا نعرف من تقصد عموما لكل نوع ربما توجد مقاومة خاصة للملف وهذا اول شيء تفعله بالفحص حيث تتراوح من 500 اوم الى 1Kاوم لبعض الريليات تكون اقل .كذالك المتلامسات وهنا تعتمد ايضا على نوع الريلي فمنها ثلاث نقاط يعني سويج عاكس ومنها مزدوج طبعا يجب ان تعرف ان هناك متلامس متحرك واخرين ثابتين يتلامس مع واحدة اثناء عدم التجهيز للملف (الراحة) وينتقل المتحرك الى النقطة المقابلة تاركا الاولى اذا جهزت الملف بالجهد المناسب (التلقيط والعمل) وباستخدام الاميتر تستطيع معرفة التوصيل .

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
--------------------------------
اخى الكريم

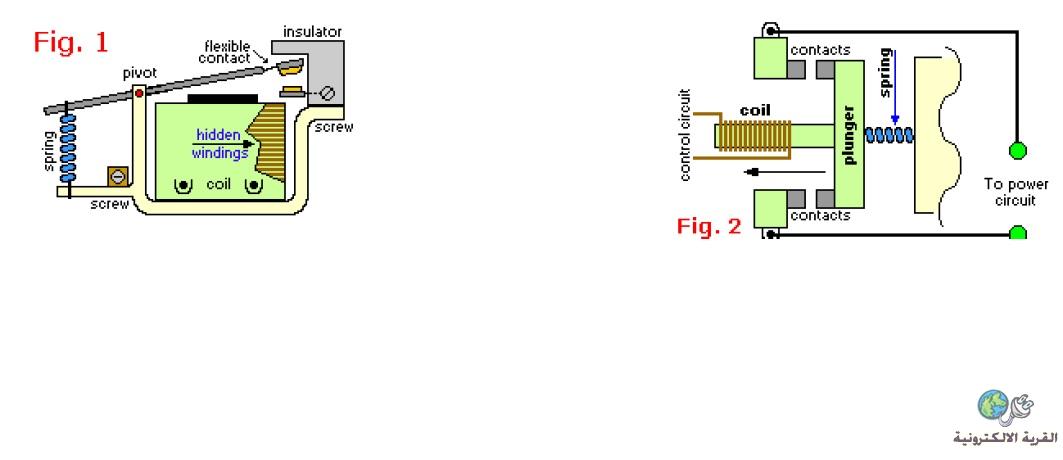

كما تفضل الاخ نعيم وايضا ان الريلاى يتكون من ملف بالاضافة الى تماساته
وللتأكد من الملف وهو الاهم معظم الريلايهات مدون عليها قيمة مقاومة الملف
يتم قياسه ومقارنته بالمكتوب عليه كما يمكن التأكد من سلامة الملف وذلك
بتوصيله بفولت التشغيل الخاص به مثلا اذا كان يعمل على 12 فولت يتم توصيل 12 فولت ومراقبة حركة التماسات تعمل ام لا
والجزء الاخر هو قياس تماساته على وضع الاوم وتوصيل الفولت كما قلت سابقا
ومراقبة الافو ميتر هل يقرأ شورت ام لا
لان فى بعض الريلايهات ان نقاط التماس متآكله وعليه لن تعمل التماسات

[abedalrhman123]

السلام عليكم ورحمة الله وبركاته
شكرا جزيلا على الرد يا اخواني
هذه هي صورة الريلي المطلوب

[حيدر علاج حسن]

افحص الملف والاطراف حسب المخطط المرسوم على الريلي

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى
كما قال الاخ حيدر يتم قياس الملف بالافوميتر وفحص التلامسات ايضا
