سلام عليكم

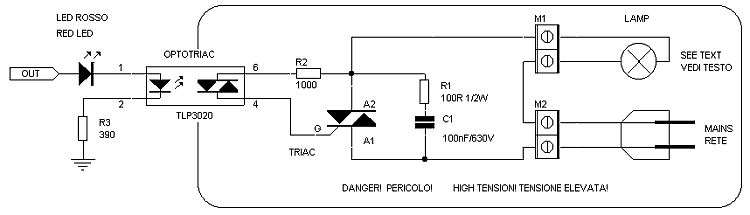

اخي كريم العازل ضوئى يستخدم فقط لعزل مايكرو عن دائره الاحمال وانت عليك ان تربط الاخراج عازل ضوئى الى ترانزستور

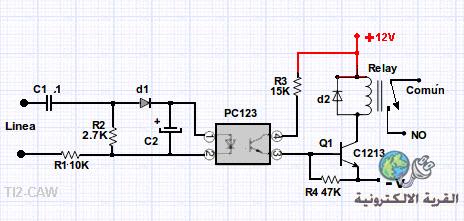

ارفق صوره لربط ريلي مع مايكرو ولكن اخي الغي c1 , R2 وأضع بدلا من دايود اضع مكانه دايود ضوئي وقلل قيمه R1 الى 330 اوم
بعد ان تلغي هذه عناصر تصبح عندك رسمه عامه ولاتلتزم بالقيم المبينه
فمثلا يمكنني الالغاء R4 وتقليل R3 طبعا لايمكن الغائها لانك سوف تحرق ترلنزستور وفوتوكبلر ل
شاهد كيف تم ربط اخراج فوتوكبلر
شرح دائره
اذا اصبح اخراج مايكرو =5 فولت سوف يرسل ليد داخل فوتوكبلر اشعه تحت الحمراء
فتم استلامها من قبل قاعده ترانزستور الموجود داخل فوتوكبلر ولكن هذا لايكفي لابد من ان يكون ترانزستور فوتوكبلر منحاز اماميا كيف ذلك لاحظ رسم ستجد مصدر 12 فولت بعدها مقاومه ثم ربطت الى طرف جامع c وربط طرف E الى قاعده ترانزستور وباعث لهذا ترانزستور ربطت الى سالب 12 فولت هنا كملت دائره فنستطيع القول اصبح ترانزستور فوتوكبلر منحاز اماميا وبالطبع اصبح ترلنزستور
الذي يغذي ريلي اصبحت قاعدته منحاز اماميا
بعد ان تحقق هذا شرط سيصبح جهد VCE=0.2V ( طبعا للفوتوكبلر)
ولاحظ ان ترلنزستور المغذي للريلي منحاز اماميا جهه جامع والباعث فسيشتغل ريلي
ملاحظه لكي اسهل عليك الامر
ترانزستور فيه دائرتين الاول بين قاعده والباعث وهذه تسحب تيار قليل شرط العمل هو ان تكون منحازه اماميا كيف ذلك
لازم يكون مسار تيار من موجب للبطاريه او من اي مصدر باتجاه القاعده ويتم ربط
E مع سالب بطاريه فاذا كان جهد على طرفيه B,E اكبر من 0.6V سوف تصبح هذه منطقه فعاله (VBE=0.6V)
منطقه الثانيه هي بين جامع والباعث ايضا لازم يكون مسار من مصدر الى جامع والى باعث وهنا تتحمل هذه منطقه تيار عالي حسب ترلنزستور
جهد بين جامع والباعث في حاله الاشباع VCE=0.2V ويقولون عنه اصبح يعمل كمفتاح يما يصبح جهد 1 او 0 طبعا 1 يعني بطاريه و 0 يعني صفر فولت
http://upload.qariya.info/images/qar...480441ebee.jpg
