[remon romany]

اريد حل مشكلة A4 فى البك 16F84A
اريد حل مشكلة البت A4 عند جعلها كخرج موجب
فما الحل ؟؟؟؟؟

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة remon romany اريد حل مشكلة A4 فى البك 16F84A اريد حل مشكلة البت A4 عند جعلها كخرج موجب فما الحل ؟؟؟؟؟

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم
المفتاح البسيط للتعامل مع انواع مختلفة من البيك كتاب لابد من قرائته

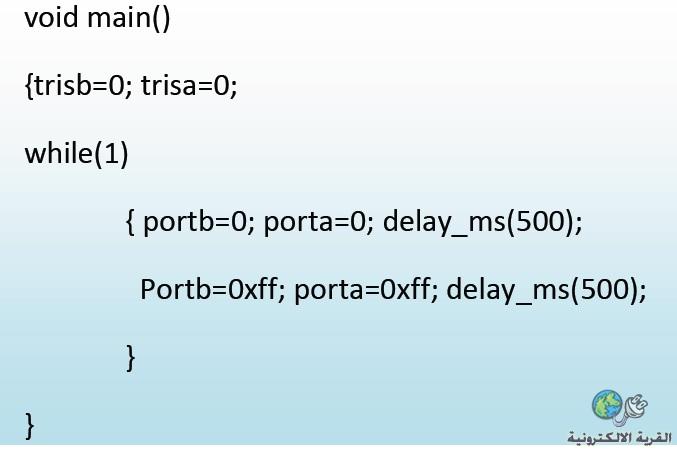

اليك البرنامج الذى يقوم بتشغيل المنفذين A+B وهو من عمل المهندس احمد سمير

[avip]

اخي الفاضل لا توجد اي مشكلة في التعامل مع البورت A بالنسبة للميكرو PIC16f84A

ويتم التعامل معه عادي جدا كالتالي
اولا كدخل :

void main () {
trisa=0b00011111;
}

ثانيا كخرج :

void main () {
trisa=0;
porta.f4=1;
delay_ms(1000);
porta.f4=0;
}

اذا كنت تقصد الميكرو PIC16f628A فهذا امرا اخر !
اتمني التوفيق لك

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة avip اخي الفاضل لا توجد اي مشكلة في التعامل مع البورت A بالنسبة للميكرو PIC16f84A ويتم التعامل معه عادي جدا كالتالي اولا كدخل : void main () { trisa=0b00011111; } ثانيا كخرج : void main () { trisa=0; porta.f4=1; delay_ms(1000); porta.f4=0; } اذا كنت تقصد الميكرو PIC16f628A فهذا امرا اخر ! اتمني التوفيق لك

سلام عليكم
نعم اخي توجد فيه مشكله وهي انه لايمن ان يخرج 1 من تلقاء نفسه يعني اذا اخبرته =1 فهو لايخرج شي ويصبح ممانعه عاليه لكونه open drain
انظر صوره وبالتحديد انظر ترانزستور هنا يتطلب منا تغذيه هذه ترانزستور بمصدر عن طريق مقاومه خارجيه
http://upload.qariya.info/images/qar...96c788bb6a.jpg

porta.f4 يعمل كدخال لاتوجد فيه مشكله ولكن ان جعلته اخراج سيخرج لك 0 فقط واما اذا اعطيته امر اي porta.f4=1 فان نتيجه porta.f4=z اي ممانعه عاليه

اوكي اذا اضفنه مقاومه سيصبح عندك الاخراج =1 مالم تكتب له في بدايه كود porta.f4=0;
ومتى ما اخبرته porta.f4=1 سياخذ 1 من خلال مقاومه اما porta.f4 =z

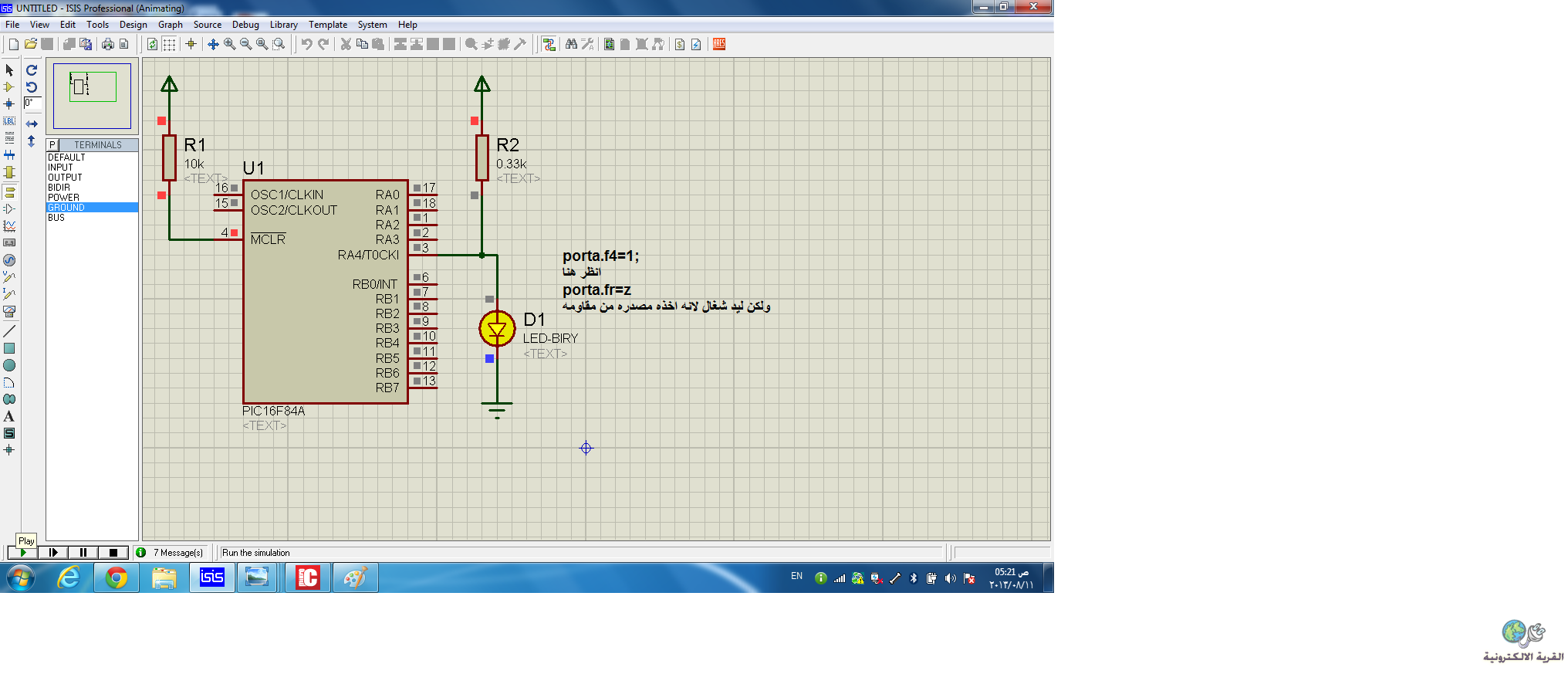

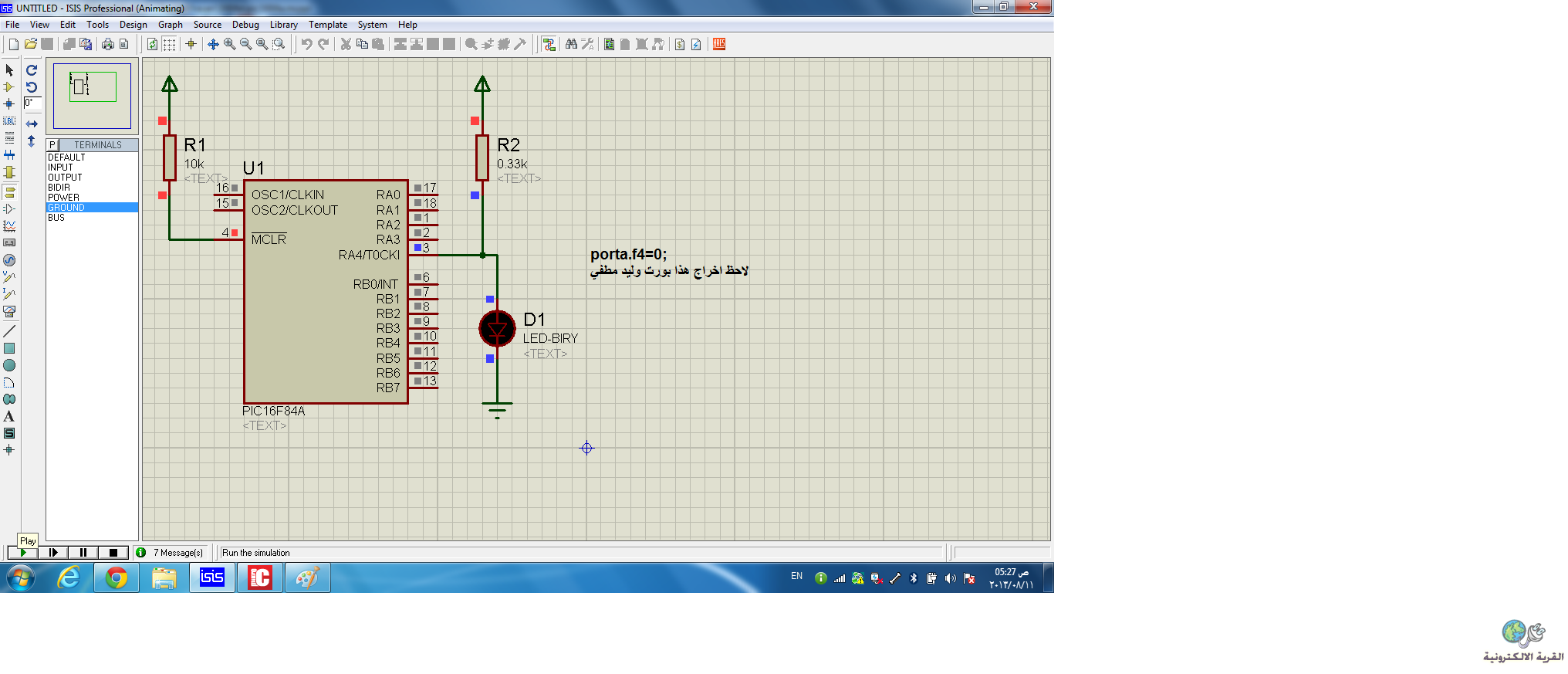

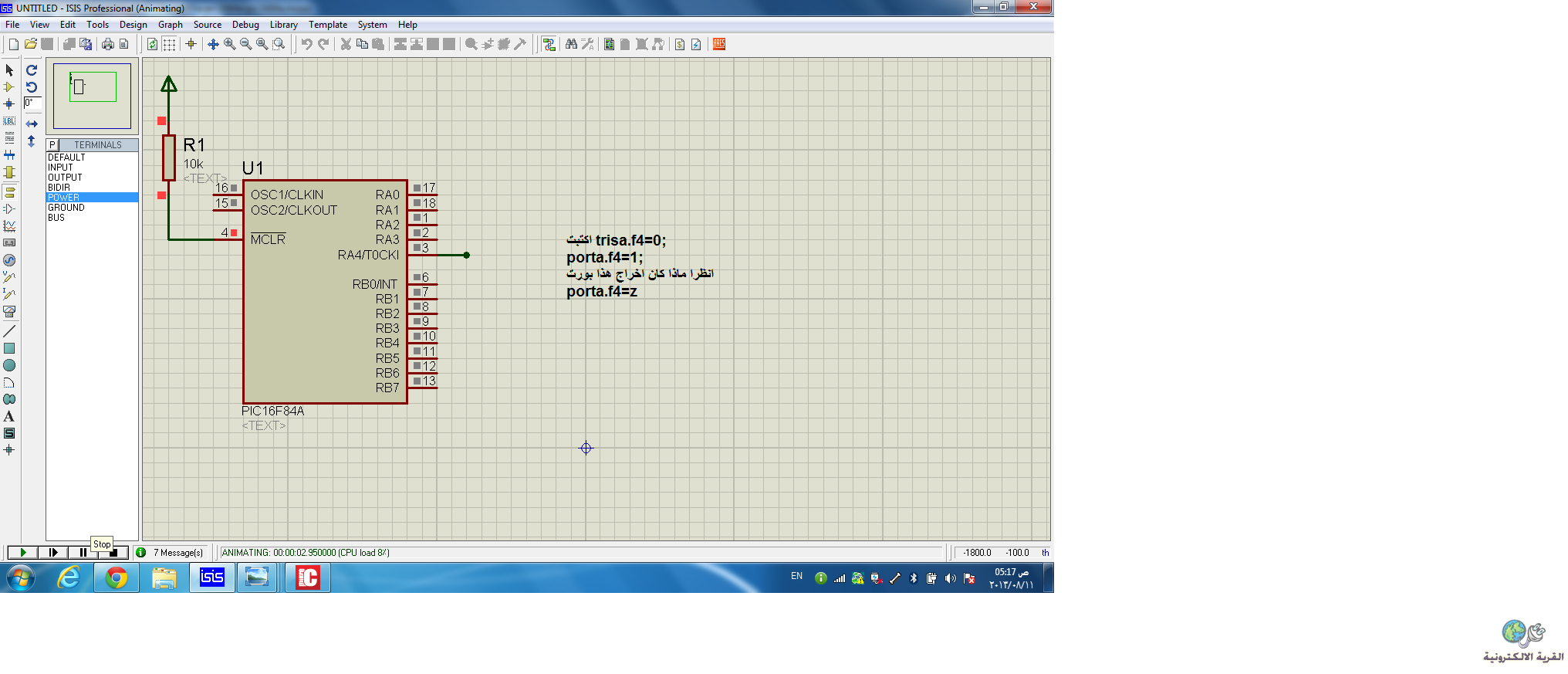

انظر هذه صور فهي ملخص للموضوع
http://upload.qariya.info/images/qar...cb5e687715.png
http://upload.qariya.info/images/qar...4a0436afc1.png
http://upload.qariya.info/images/qar...a7a9d58609.png

ملاحظه لازم في بدايه برنامج تخبره ان تجعل porta.f4=0 لانك الم فقد يشتغل ليد او اي حمل انت رابطه على هذا بورت لانه ياخذ مصدره من خارج وليس من مايكرو
ارجوا اني اقد اوضحت الامر

[حيدر علاج حسن]

هذا الطرف يمثل دائرة مفتوحة و لاستخدامه كدخل لا توجد اي مشكلة ...
اما لاستخدامه كخرج لا بد من توصيله بمقاومة رفع تسمى pull up resistor
ابحث عنها في كوكل و ستجد كيفية التعامل معها و كيفية توصيلها و حساب قيمتها

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن هذا الطرف يمثل دائرة مفتوحة و لاستخدامه كدخل لا توجد اي مشكلة ... اما لاستخدامه كخرج لا بد من توصيله بمقاومة رفع تسمى pull up resistor ابحث عنها في كوكل و ستجد كيفية التعامل معها و كيفية توصيلها و حساب قيمتها

السلام عليكم ورحمة الله وبركاته
---------------------------------
رائـــــــع

[remon romany]

الف شكر لردودكم الجميلة
ولكن بصراحة انا مش مستوعب الموضوع اوى ارجو لو حد يشرحهولى بشكل ابسط

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة remon romany الف شكر لردودكم الجميلة ولكن بصراحة انا مش مستوعب الموضوع اوى ارجو لو حد يشرحهولى بشكل ابسط

بشكل مختصر اخي كريم
انه اي طرف يكتب بداتا شيت انه open drain كما في RB4
http://upload.qariya.info/images/qar...267a0e2a04.png

في هذه حاله سيصلح كدخال فقط ولايمكن ان نستخدمه اخراج ابدا وسبب انه داخله ترانزستورات محتاجه تغذيه وهذه تغذيه مفصوله عنها
بمعنى اخر اخي open drain يعني دائره مفتوحه وانت تعرف دائره مفتوحه لاتعمل
الان انا اريد استخدم هذا RB4 كخرج وليس دخل ( تذكر مشكله في خرج فقط) ماذا افعل
1- هل يمكن ان احصل على 0 من RB4 نعم لاتوجد مشكله
2-هل يمكن ان احصل على 1 من RB4 لا ولكن ماهي حالته يصبح RB4 معزول تماما ويسمى high impedance ايضا من اين احصل على 1 اكيد جواب من مصدر خارجي اي استخدم مقاومه هذه مقاومه راح تعطي 1 للحمل وليس RB4

ملاحظه مهمه لماذا لاتوجد مشكله في الادخال وفقط باخراج
جواب أرجع للصوره اعلاه مكتوب output is open drain type

وانا قمت برد سابقا فيه شرح عن هذا وبصور انظر رد اعلاه
