الجنج اوفر

[أحمدبلعوط عطوان]

السلام عليكم



ماهو العطل الرئيسي لهذا الجهاز وماهي المكونات الالكترونيه الاكثر تعرضا للتلف

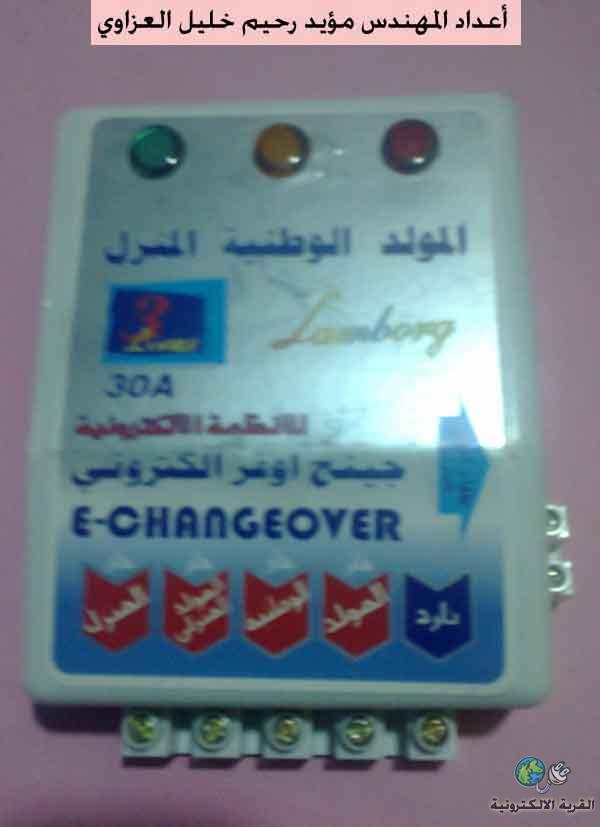

[IMG][/IMG]

[أحمدبلعوط عطوان]

ماهو العطل الرئيسي لهذا الجهاز وماهي المكونات الالكترونيه الاكثر تعرضا للتلف

[فكروعلم]

أخي أحمد هل تريدنا أن نقوم بعملية التنجيم لمعرفة أعطال جهاز تعرض لنا صورته فقط وما الداعي لإعادة رفع الصورة مرة ثانية في مشاركة أخرى إلا إذا كنت تريد دعاية للمهندس المذكور في أعلى الصورة أو دعاية للجهاز

[أحمدبلعوط عطوان]

شكرا اخي العزيز لمرورك الكريم حياك الله ولا داعي للعجله والاستعجال والاتهام اولا انني رفعت صورة هذا الجهاز من موقع كوكل للصور فقط وبامكانك التاكد والبحث ثانيا جهاز البلوتوث في الموبايل وللتصوير عندي عاطل ولايمكنني رفع الصور في المنتدى للاجهزه العاطله لدي لكثرتها ولضرورة حاجتي لمعرفة العطل .. ثالثا انني لم ارفع الصوره للدعايه كما ذكرت وليست لي مصلحه اخرى غير الاستفاده من المعلومات لدى زملاءنا الاعضاء الكرام .. فارجو عدم الاتهام والتسرع والتنجيم .... غفر الله لك اخي العزيز

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

شكرا اخي العزيز لمرورك الكريم حياك الله ولا داعي للعجله والاستعجال والاتهام اولا انني رفعت صورة هذا الجهاز من موقع كوكل للصور فقط وبامكانك التاكد والبحث ثانيا جهاز البلوتوث في الموبايل وللتصوير عندي عاطل ولايمكنني رفع الصور في المنتدى للاجهزه العاطله لدي لكثرتها ولضرورة حاجتي لمعرفة العطل .. ثالثا انني لم ارفع الصوره للدعايه كما ذكرت وليست لي مصلحه اخرى غير الاستفاده من المعلومات لدى زملاءنا الاعضاء الكرام .. فارجو عدم الاتهام والتسرع والتنجيم .... غفر الله لك اخي العزيز

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم احمد بلعوط
فعلا من الصورة لا يمكن لاى شخص ان يعلق على اى اعطال فى الدائرة وحتى لو
تم تصوير الدائرة نفسها لتشخيص الاعطال لا بد من الرسم الهندسى للدائرة
للتعليق على الدائرة بمنطق هندسى
وعلى الله قصد السبيل

[أحمدبلعوط عطوان]

شكرا اخي الكريم عريبي محمود على مرورك الكريم
في الواقع هذا الجهاز يسمى الجنج اوفر معروف في العراق وفي البلدان التي تنعدم فيها حالة تحسن التيار الكهربائي للشبكه الوطنيه لذلك يكثر استخدامه في العراق ويتعرض لاعطال كثيره ومجهوله ولكن لسوء الحظ لم يتوف لدي المخطط الكامل للدائره الالكترونيه .. لكنني قمت بفتح الاجهزه العاطله لدي ووجد فيها ريلي عدد 2 ومكثفات البوليستر عدد 2 وقنطره الدايوديه ومقاومات وترانسيزتور وليدات اشاره ضوئيه واسلاك ربط

[نعيم البديري]

السلام عليكم : الاخ احمد اولا كل عام وانت بالف خير : هناك مثل يقول ((اهل مكة ادرى بشعابها)) فنحن بالعراق ونتيجة تدهور الكهرباء واستخدام المولدات تم استخدام هذه الاجهزة وربما الاخوة الاعضاء لم يصادفهم هكذا جهاز للتحويل بين المصدر العمومي واكثر من مولد .. لهذا سأجيب حسب ما امتلك من معلومات صادفتني من اعطال لهذا الجهاز او ما يشابهه بالعمل :
العطل الاول ودائما مايتكرر هو عطل احد الريليات الذي قدرته 30A بجهد 24V وقد يكون العطل هو (هرش المتلامسات نتيجة الاحمال الحثية او السعوية المفاجئة ) .
اما العطل الثاني فهو يحصل بالمكثفات السيراميك المسؤلة عن تخفيض المصدر لكي تعمل ملفات الريليات عليها (ستجدها مكثفات بنية اللون اكثر الاحيان تستخدم 0.68uf بجهد 400V فاذا لاحظت شرخ في المكثف (شق مع انتفاخ ) تاكد انه عاطل .
العطل الثالث : هو عزل في نقاط التوصيل وخصوصا مناطق الحمل واطراف متلامسات الريليات .
ارجو ان اكون افدتك بهذه المعلومات تحياتي ولا تزعل من اخواننا في المنتدى لانه صراحة معهم حق فالصورة من خارج الغلاف لاتكفي ..تحياتي اخوكم البديري .

[عماد رجب2]

السلام عليكم
بالفعل مثل ما تفضل الاخ نعيم هذا الجهازليس فيه قطع الكترونية كثيرة والعطل الرئيسي في هذا الجهاز هو الرلي علما ان في داخله اكثر من رلي بعدد الخطوط الداخلة مثلا خط وطنية وخط مولد المنطقة و ايضا خط مولد منزلي اي ثلاث خطوط ويكون العطل دائما في الرلي الاول اوالثاني فاذا كان سبب العطل تلف تلامسات احد الرليات ستكون النتيجة هو عدم توصيل احد الخطوط والباقي شغال واذا كان العطل كامل اي لايعطي اي خط سيكون السبب هو تلف ملف الرلي ولكن للاسف هو عند عطب احد ملفات الرلي يودي ذلك الى عطلب الرلي الاخر وذلك لان ملفات الرليات الاثنيت الاولى تغذى بفرق جهد 48 مقسمة على 2 رلي حصة الواحد منها 24 فعند عطب احد ها سياكل الثاني كل الفولتية واتي سوف يعطب على الفور
وشكر تحياتي
