[ahmadazez]

بسم الله الرحمن الرحيم
ارجو المساعدة في حساب معادلة تحويل مقاومة pt100 الى جهد كهربائي لاصله مع المايكروكونترولر اريد ان احصل على اعلى دقة له ولو ممكن بدون مكبر عمليات لاننا نستطيع ضرب الجهد داخل المايكرو كونترولر

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة ahmadazez بسم الله الرحمن الرحيم ارجو المساعدة في حساب معادلة تحويل مقاومة pt100 الى جهد كهربائي لاصله مع المايكروكونترولر اريد ان احصل على اعلى دقة له ولو ممكن بدون مكبر عمليات لاننا نستطيع ضرب الجهد داخل المايكرو كونترولر

سلام عليكم

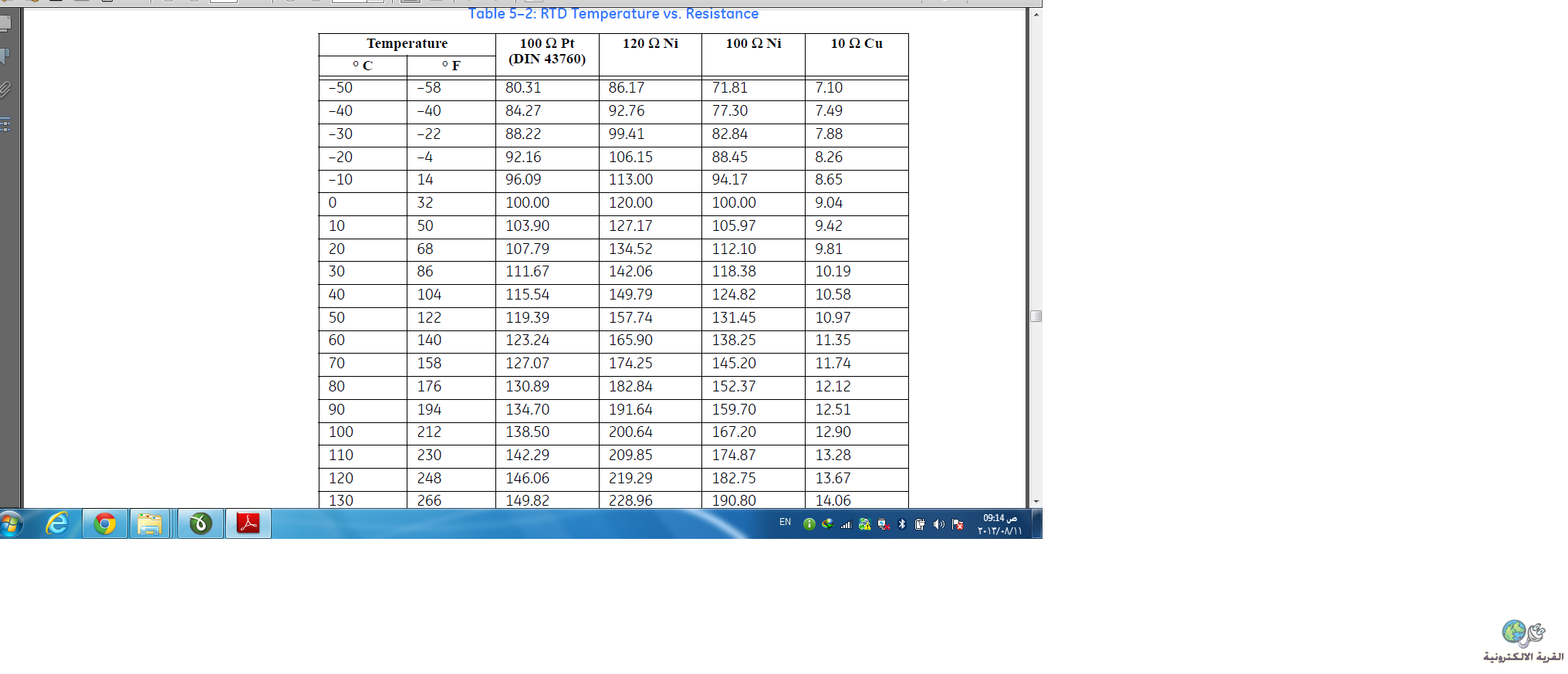

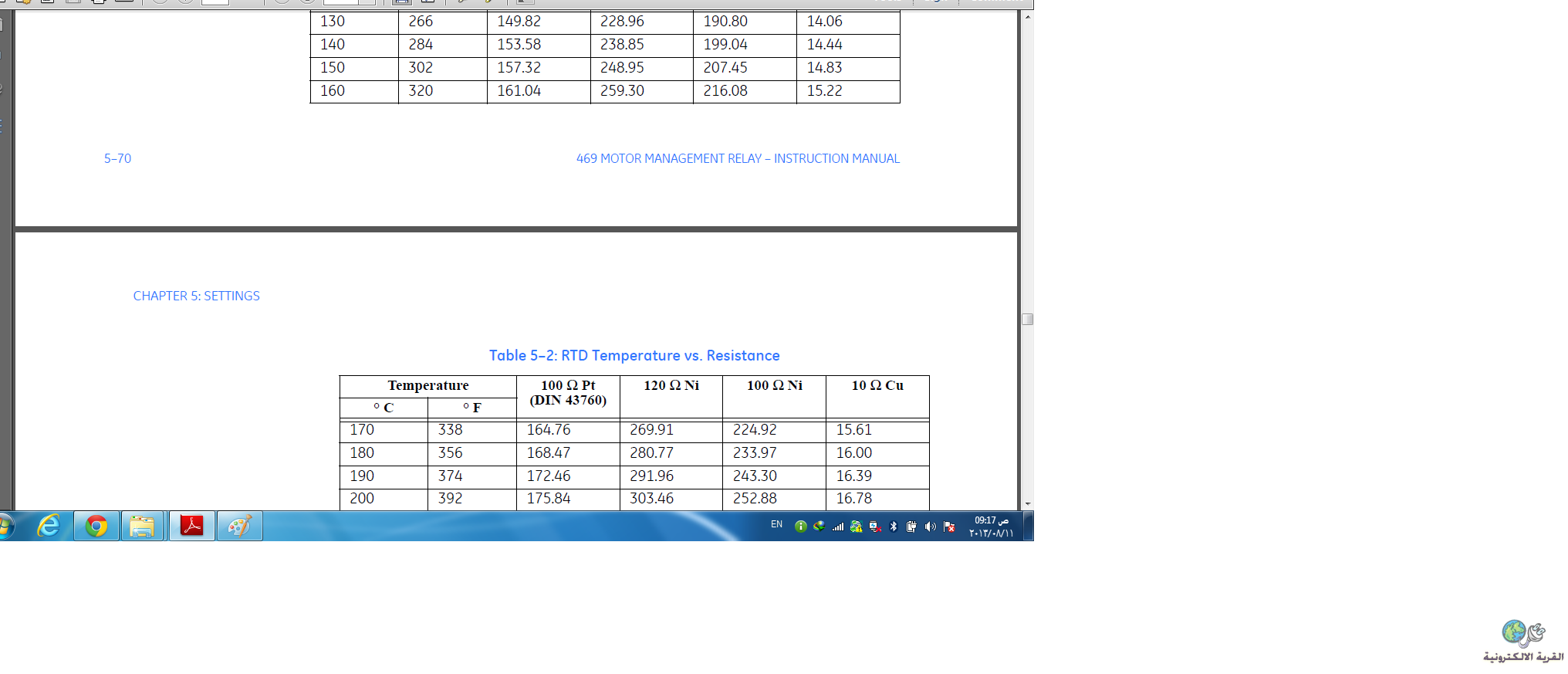

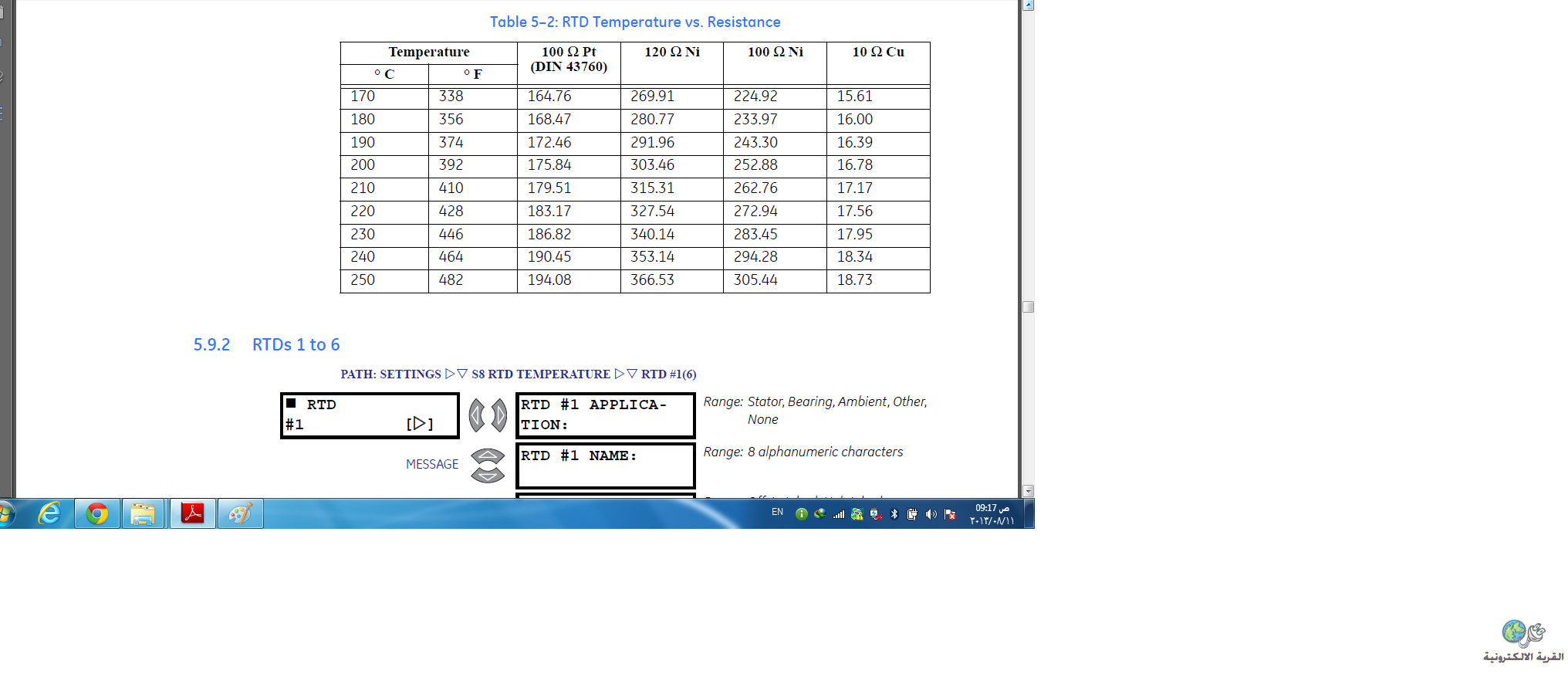

اخي كريم هذا جدول بالقيم تبين بين PT100 وحراره
http://upload.qariya.info/images/qar...55203b0ec9.png
http://upload.qariya.info/images/qar...ceeec4a1e7.png
http://upload.qariya.info/images/qar...34c40d656d.png

[حسن هادي محمود]

اخي كريم
من خلال جدول الذي ارفقته لك يمكنك تكوين معادله بذلك سخبرك كيف تستنتج معادله
بعد استنتاجها جربها
1- نحسب الاميل وارمز له m
(m=(T2-T1)/(R2-R1
راح اخذ نقطتين من جدول
اذا مقاومه R1=100 حراره T1=0
اذا مقاومه R2=175.84 حراره T2=200
تلاحظ اخذت قيم متباعده لغرض تقليل نسبه خطأ
(m=(200-0)/(175.84-100
m=2.637
اذا اكتب معادله بسهوله وهي
(T-T1=m(R-R1
(T=2.637(R-100
جرب اخي هذه معادله واعطيني خبر
ملاحظه تلاحظ ان R موجبه ولكن تحتوي على قيم عشريه لابد من تعريفه على انه float وكذلك حراره ولكنها تأخذ قيم سالبه ايضا
اتمنى ان تفيدك هذه معلومات ولو بقليل
على فكره اذا استخدمت غير pt100 استخدم نفسه الخطوات لحساب معادله
============================================
معادله لتحويل من درجه سليزي الى فهارنيت هي
F=1.8*C+32

[ahmadazez]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود اخي كريم من خلال جدول الذي ارفقته لك يمكنك تكوين معادله بذلك سخبرك كيف تستنتج معادله بعد استنتاجها جربها 1- نحسب الاميل وارمز له m (m=(T2-T1)/(R2-R1 راح اخذ نقطتين من جدول اذا مقاومه R1=100 حراره T1=0 اذا مقاومه R2=175.84 حراره T2=200 تلاحظ اخذت قيم متباعده لغرض تقليل نسبه خطأ (m=(200-0)/(175.84-100 m=2.637 اذا اكتب معادله بسهوله وهي (T-T1=m(R-R1 (T=2.637(R-100 جرب اخي هذه معادله واعطيني خبر ملاحظه تلاحظ ان R موجبه ولكن تحتوي على قيم عشريه لابد من تعريفه على انه float وكذلك حراره ولكنها تأخذ قيم سالبه ايضا اتمنى ان تفيدك هذه معلومات ولو بقليل على فكره اذا استخدمت غير pt100 استخدم نفسه الخطوات لحساب معادله ============================================ معادله لتحويل من درجه سليزي الى فهارنيت هي F=1.8*C+32

شكرا على ردك اخي حسن ولكن لم افهم هذه المعادلة لاني لااعرف في الرياضيات اكثر من الضرب والقسمة انا استخدم في تلك الدارة LM35 ولكن لسبب ان هذا الحساس نسبة الخطأ به 0.5 درجة وانا اريد دقة اعلى اريد استخدام ال PT100
وانا استعمل هذه المعادلة لل LM35

rtdv=read_adc(0);
rtdv=rtdv*5000.0/1023.0;

واريد ان احولها لل pt100

[SmartElectronic]

www.km.kongsberg.com/ks/web/.../tsiec751_ce.pdf
ده في طلبك

[ahmadazez]

اقتباس المشاركة الأصلية كتبت بواسطة SmartElectronic www.km.kongsberg.com/ks/web/.../tsiec751_ce.pdf ده في طلبك

اخي الرابط لايعمل ياريت ترجع ترفعو

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة ahmadazez شكرا على ردك اخي حسن ولكن لم افهم هذه المعادلة لاني لااعرف في الرياضيات اكثر من الضرب والقسمة انا استخدم في تلك الدارة LM35 ولكن لسبب ان هذا الحساس نسبة الخطأ به 0.5 درجة وانا اريد دقة اعلى اريد استخدام ال PT100 وانا استعمل هذه المعادلة لل LM35 rtdv=read_adc(0); rtdv=rtdv*5000.0/1023.0; واريد ان احولها لل pt100

اخي مشكله دقه هي في رقم 5000 /1023 وهذه تمثل حساسيه مايكروكنترولر
وتحسب بشكل عام من
(1 - 10^2)/(-LSB=(Vref+ - Vref
طبعا في وضع اعتيادي يعني دقه غير مهمه فان Vref+=5v , Vref-=0
واذا كان مايكروكنترولر من نوع 10 بت
LSB=5/2^10 -1 =5/1023
وطبعا يتم تحويلها الى ملي فولت
4.88=LSB=5000/1023
LSB وهي اقل حساسيه يعمل عندها مايكرو وكلما قلت كانت قراءه دقيقه جدا

حساس LM35 انت تعرف بانه كل انه كل درجه =10 ملي فولت
طالما حساسيه = 4.88 يعني كل 4.88 مايكرو يسجل 1 وهكذا يعني اقصد اذا فولتيه=9 ملي فولت مايكرو يقراها 4.88 ملي فولت اي هناك نسبه خطأ مقداره LSB
فمثلا فولتيه =1000 ملي فولت مفروض درجه حراره = 100
مايكرو راح يقرا كل 4.88 =1 اذا قسم 1000 على 4.88 واخذ رقم صحيح وباقي يمثل نسبه الخطأ 1000/4.88=204.918
اذن مايكرو يقرا 204 اقصد بكلمه يقرا هي قيمه الي قراتها من ANALOGE
اذن 204 * 4.88=995.52 وهذه تقابل 99.5 درجه يعني نسبه خطأ 0.5 درجه

باختصار كيف استنتج نسبه خطأ هي اقل او = LSB
نحولها الى درجات 4.88/10=0.5 درجه
اخي كريم اذا كنت تريد حصول على دقه عاليه عليك بتغير LSB وحسب معادلته عليك بتغير- Vref+ , Vref كيف يتم ذلك حقيقه لااعرف اتمنى من الاخوه مساعدتك وشكرا
واعتذر لكون ماذكرته بعيد عما طلبته حول pt100 بس حبيت اوضحلك اين مشكله التي تسبب عدم دقه

[ahmadazez]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود اخي مشكله دقه هي في رقم 5000 /1023 وهذه تمثل حساسيه مايكروكنترولر وتحسب بشكل عام من (1 - 10^2)/(-LSB=(Vref+ - Vref طبعا في وضع اعتيادي يعني دقه غير مهمه فان Vref+=5v , Vref-=0 واذا كان مايكروكنترولر من نوع 10 بت LSB=5/2^10 -1 =5/1023 وطبعا يتم تحويلها الى ملي فولت 4.88=LSB=5000/1023 LSB وهي اقل حساسيه يعمل عندها مايكرو وكلما قلت كانت قراءه دقيقه جدا حساس LM35 انت تعرف بانه كل انه كل درجه =10 ملي فولت طالما حساسيه = 4.88 يعني كل 4.88 مايكرو يسجل 1 وهكذا يعني اقصد اذا فولتيه=9 ملي فولت مايكرو يقراها 4.88 ملي فولت اي هناك نسبه خطأ مقداره LSB فمثلا فولتيه =1000 ملي فولت مفروض درجه حراره = 100 مايكرو راح يقرا كل 4.88 =1 اذا قسم 1000 على 4.88 واخذ رقم صحيح وباقي يمثل نسبه الخطأ 1000/4.88=204.918 اذن مايكرو يقرا 204 اقصد بكلمه يقرا هي قيمه الي قراتها من ANALOGE اذن 204 * 4.88=995.52 وهذه تقابل 99.5 درجه يعني نسبه خطأ 0.5 درجه باختصار كيف استنتج نسبه خطأ هي اقل او = LSB نحولها الى درجات 4.88/10=0.5 درجه اخي كريم اذا كنت تريد حصول على دقه عاليه عليك بتغير LSB وحسب معادلته عليك بتغير- Vref+ , Vref كيف يتم ذلك حقيقه لااعرف اتمنى من الاخوه مساعدتك وشكرا واعتذر لكون ماذكرته بعيد عما طلبته حول pt100 بس حبيت اوضحلك اين مشكله التي تسبب عدم دقه

الله يبارك فيك اخ حسن بس مشكلة ال LM35 انو من الشركة الصانعة بالداتا شيت بتئلك انو الحساس في 0.5+- درجة نسبة خطأ فالمشكلة بالحساس نفسو مو بحساب الدقة
