هديه بسيطه لعشاق البك ...سميتها MY PIC

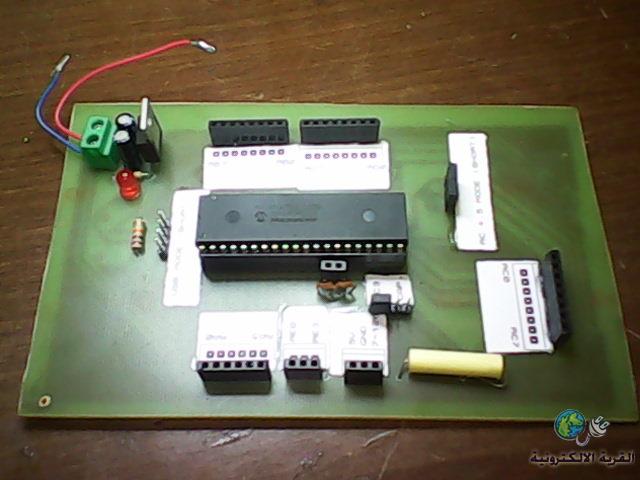

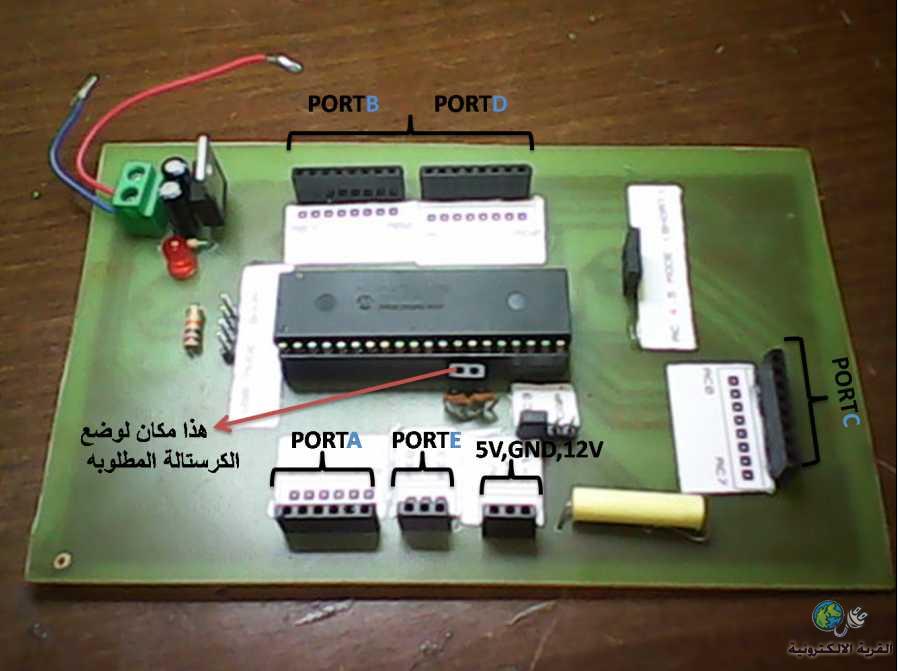

السلام عليكم ورحمة الله وبركاته : وكل عام وانتم بخير وتقبل الله منا ومنكم .... هديتي ليست بالامر الكبير ولكنها فكرة بسيطه تسهل علينا العمل مع البك خصوصاا لكثيرين التجارب على البك وقد اسميتها MY PIC قمت بتصميم دارة بسيطه للعمل على نوعين من المتحكمات وهما PIC16F877A , PIC18F4550 وكما نعرف ان هذان المتحكمان لهما نفس ترتيب الاطراف يعني بدل ما في كل تجربه تاخذ متحكم وتظع الكرستاله وتضع المقاومه على طرف الكلير ..وخصوصاا المشاكل مع اللوحه البيظاء ..او مع اللوحه المثقوبه ..ده طرف ملحوم كويس ودة نسيتو وده مش عارف ايه.... طبعاا عشان انت بتكرر نفس الشئ ... ملخص MY PIC :  انك تستطيع العمل مع المتحكم 877 او 4550 وكذلك يوجد جنابر لكي تختار ما اذا كنت تريد العمل على البك 4550 باليو اس بي او تريد العمل عليه بشكلة الطبيعي .. وكذلك البورتات للمتحكم تم وضع سوكت لهما ومرتبا بشكل جيد ..وكذلك يوجد سوكت تستطيع ان تاخذ منه ارضي و 5 فولت وكذلك فولت الدخل وهو من 7 فولت الى 12 فولت على المنظم 8705 وكذلك سوكت لوضع الكرستالة المناسبه وقد وضعت في المرفقات ملفات لبروتس وكذلك البي سي بي لكي تغيرو كما تريدون ..وكذلك يوجد ملف صور يشرح اطراف السوكت وكذلك كيفية التغيير في حالة نريد التوصيل باليو اس بي   ولكي تكون هذه الدائرة فعاله اكثر من حالتها الان ينقصها فقط اطراف البرمجه لكي نبرمج المتحكم وهو في دارته ....وربما سااضيف هذه الميزة لاحقاا الخلاصه هذه الدارة شبيه بالاردينيو ولكن ينقصها فقط وضع دارة برمجه تدمج معها على فكرة : انا لم اخرم مكان لمنفذ اليو اس بي على اللوحه بالرغم من انها جاهزة واتمنى ان تنال اعجابكم ملفات الدارة : http://www.mediafire.com/?mov038lnbi0xcmr وفي رعاية الله السلام عليكم التعديل الأخير تم بواسطة : lovevb6 بتاريخ 11-08-2013 الساعة 01:31 PM |
