دائرة الكترونية للنقاش (79 )

[نعيم البديري]

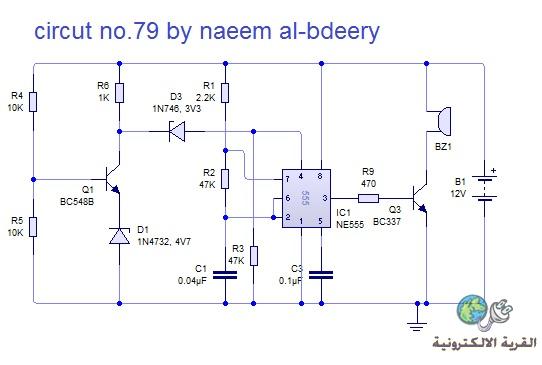

السلام عليكم : عيد فطر مبارك وكل عام وانتم بالف خير : هذه الدائرة 79 من سلسلة دائرة الكترونية للنقاش لمعرفة وظيفتها والتوصل لمبدأ عملها : الدائرة بسيطة وهي من تصميمي وغير منقولة من مصدر . ارجو ان تنال اعجابكم .

[فكروعلم]

دارة جميلة سلمت أيديك

[علي البهادلي]

الدائرة هي دائرة انذار عند انخفاض الجهد اقل من 11 فواط

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة علي البهادلي

الدائرة هي دائرة انذار عند انخفاض الجهد اقل من 11 فواط

احسنت اخ علي هذه الوظيفة طيب ماهو مبدأ عمل الدائرة لكي يستفيد الباقون من الفكرة .

[rokoz77]

السلام عليكم["]
يبدو لي ان الترانزستر Q1 عند جهد 12 فولط يكون في حالة توصيل وبالتالي الزينر d1 يكون في حالة الانهيار وبالتالي يمرر نبضة سالبة الى الطرف 4 من العداد 555 عبر الزينر d3 وبالتالي يعطي امر ايقاف للعداد
وعند انخفاض الجهد يؤدي في المحصلة الى انخفاض الجهد السالب الواصل الى d3 وزيادة الجهد الموجب الواصل عبر المقاومة وبالتالي اعطاء امر تشغيل للمذبذب وتشغيل البزر

[علي البهادلي]

هذه صورة لمحاكاة الدائرة بصيغة gif لمن لايمتلك برنامج محاكاة
الدائرة تعمل عند انخفاض الجهد اقل من 10.4 وتم اضافة ليد للايضاح فقط
تقبلو تحياتي ...

http://speedy.sh/v9Q2y/.gif

[seakrokram]

اول ما دخلت وشفت الدائرة انقطع الكهرباء ورسترت الحاسيه وما رايت قيم المكونات بصورة جيدة
وعند دخولي للمرة الثانيه الاخوة كفو ووفو بالتوضيح والشرح لذا ان اسجل حضور فقط
تقبلوا تحياتي

[WRHLAMDA]

السلام عليكم

طيب اخوان المجمع للترانزستر الاول في حالة التوصيل سيكون جهده مساوي لجهد الزنر المربوط معه على التوالي اي 4.7 فولت وهي كافيه لانهيار الزنر رقم 3 وايصال تيار الى المذبذب
وفي حالة قطع الترانزستر الاول يكون الجهد على الجامع 12 فولت وهي ايضا اكبر من فولتية انهيار الزنر رقم 3 فيصل تيار الى المذبذب

اي ان في الحالتين سيكون هناك تيار واصل الى المذبذب فكيف سيعمل مرة وينطفئ باخرى ؟؟؟؟؟
