دائرة الكترونية للنقاش (80)

[فكروعلم]

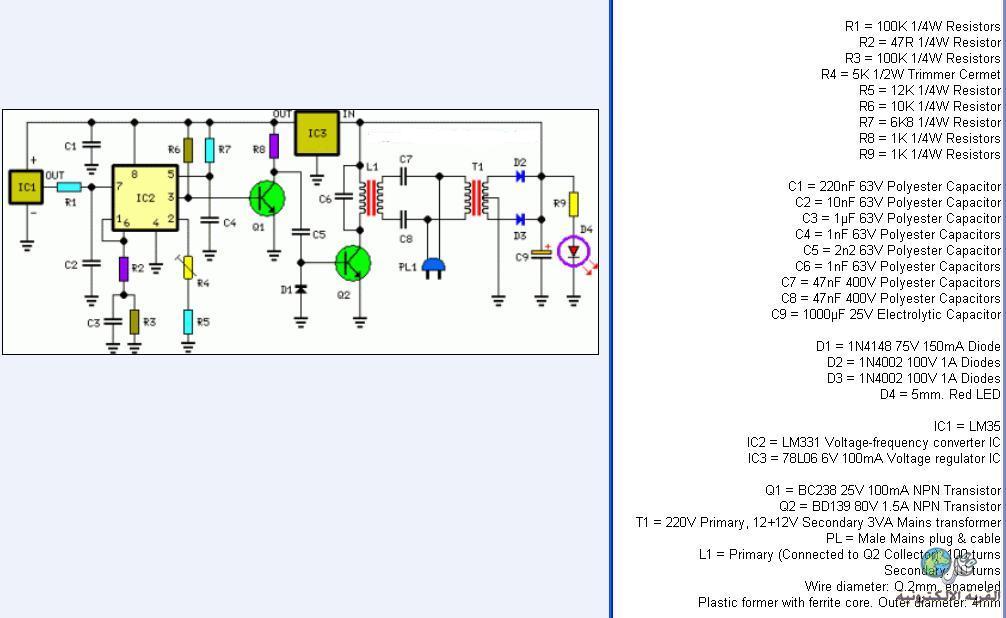

الدائرة 80 من سلسلة دارة الكترونية للنقاش لمعرفة وظيفتها وطريقة عملها

[مدحتكو]

أخي العزيز فكر وعلم

تحية طيبة وكل عام وانتم بخير

اسمح لي اكون اول المشاركين معك

بحثت عند الداتا شيت ل lm35 وجدته حساس حراري بيقيس حرارة من -55 سيليزيوس الي +150 سيليزيوس يعمل من 4 إلي 30 فولت

بالنسبة للمتكاملة lm331 فهي محول من جهد لتردد .... تستخدم عادة في التحويل من انالوج لديجيتال

الجزء الأول من الدائرة في اليمين هو محول سنتر تاب يمد الطاقة ب 12 فولت بقدرة 3 واط يعني شدة تيار 250 مللي أمبير تدخل بعدين علي IC3 هو منظم جهد يمد باقي مكونات الدائرة ب 6 فولت

بداية عمل الدائرة من اليسار بداية من الحساس الحراري إلي المتكاملة IC2 إلي زوج الترانزستورات Q1 , Q2 ثم الملف L1 الذي ؟؟؟؟؟؟؟؟؟؟؟؟ هي دي النقطة اللي شاكك فيها وغامضه علي شوية ... كيف يتصل مباشرة علي مصدر التيار العمومي مع المحول .... هل يعمل كمفتاح هنا ؟؟؟؟؟؟

اترك الباقي لذوي الخبرة م الأعضاء

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة مدحتكو

أخي العزيز فكر وعلم

تحية طيبة وكل عام وانتم بخير

اسمح لي اكون اول المشاركين معك

بحثت عند الداتا شيت ل lm35 وجدته حساس حراري بيقيس حرارة من -55 سيليزيوس الي +150 سيليزيوس يعمل من 4 إلي 30 فولت

بالنسبة للمتكاملة lm331 فهي محول من جهد لتردد .... تستخدم عادة في التحويل من انالوج لديجيتال

الجزء الأول من الدائرة في اليمين هو محول سنتر تاب يمد الطاقة ب 12 فولت بقدرة 3 واط يعني شدة تيار 250 مللي أمبير تدخل بعدين علي IC3 هو منظم جهد يمد باقي مكونات الدائرة ب 6 فولت

بداية عمل الدائرة من اليسار بداية من الحساس الحراري إلي المتكاملة IC2 إلي زوج الترانزستورات Q1 , Q2 ثم الملف L1 الذي ؟؟؟؟؟؟؟؟؟؟؟؟ هي دي النقطة اللي شاكك فيها وغامضه علي شوية ... كيف يتصل مباشرة علي مصدر التيار العمومي مع المحول .... هل يعمل كمفتاح هنا ؟؟؟؟؟؟

اترك الباقي لذوي الخبرة م الأعضاء

معك حق اخ مدحت اضن انني وجدت الحل وهي دائرة فعلا جميلة لكنني اترك قليلا المجال لاخوتي الاعضاء ((بالنسبة لي وصلت الى c7 و c8 والحمد لله احسست انني سيطرت على الموقف وفهمت الفكرة )) وما فهمته ايضا ان هناك دائرة اخرى تنظر العرض عند كشف الوظيفة , لها علاقة بهذه الدائرة .تحياتي .

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

معك حق اخ مدحت اضن انني وجدت الحل وهي دائرة فعلا جميلة لكنني اترك قليلا المجال لاخوتي الاعضاء ((بالنسبة لي وصلت الى c7 و c8 والحمد لله احسست انني سيطرت على الموقف وفهمت الفكرة )) وما فهمته ايضا ان هناك دائرة اخرى تنظر العرض عند كشف الوظيفة , لها علاقة بهذه الدائرة .تحياتي .

السلام عليكم
نلاحظ ان الدارة عبارة عن مراقبة لدرجة الحرارة التي يتم تحويلها خطيا الى تردد يحمل على خط ال 220 عبر ملف مناسب وهناك دارة اخرى تستلم هذا التردد وتستجيب له
هذا هو تحليلي الاولي تحياتي

[rokoz77]

ربما يستفيد منها الاخوة في القسم الزراعي والحيواني

[rokoz77]

استكمالا لفكرتي
الدارة في الطرف الاخر يمكن ان تكون كالتالي
1 يمكن استعمالها كمقياس عادي لدرجة حرارة غرفة معينة اي مقياس حرارة عادي
2 يمكن استعمالها في مراقبة حرارة غرفة او جهاز معين والتحكم في درجة حرارته عبر دارة الكشف
مثال
يمكن استعمالها لمراقبة وضبط حرارة مفقصة للبيض

[فكروعلم]

السلام عليكم

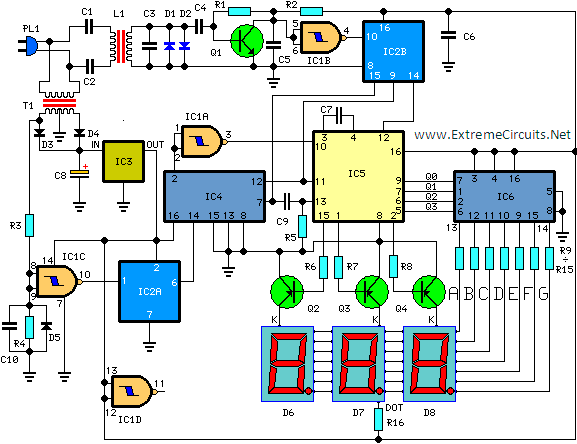

هذه هي دارة المستقبل وهي دارة قياس درجة الحرارة عن بعد شكراً لكم جميعاً على تحليلكم الصحيح للدارة ومعرفة وظيفتها


R1 = 100K 1/4W Resistor
R2 = 1K 1/4W Resistor
R3 = 12K 1/4W Resistors
R4 = 12K 1/4W Resistors
R5 = 47K 1/4W Resistor
R6 = 12K 1/4W Resistors
R8 = 12K 1/4W Resistors
R9-R15=470R 1/4W Resistors
R16 = 680R 1/4W Resistor
C1 = 47nF 400V Polyester Capacitors
C2 = 47nF 400V Polyester Capacitors
C3 = 1nF 63V Polyester Capacitors
C4 = 10nF 63V Polyester Capacitor
C7 = 1nF 63V Polyester Capacitors
C5 = 220nF 63V Polyester Capacitors
C6 = 220nF 63V Polyester Capacitors
C8 = 1000F 25V Electrolytic Capacitor
C9 = 100pF 63V Ceramic Capacitor
C10 = 220nF 63V Polyester Capacitors
D1 = 1N4148 75V 150mA Diodes
D2 = 1N4148 75V 150mA Diodes
D3 = 1N4002 100V 1A Diodes
D4 = 1N4002 100V 1A Diodes
D5 = 1N4148 75V 150mA Diodes
D6 = Common-cathode 7-segment LED mini-displays
D7 = Common-cathode 7-segment LED mini-displays
D8 = Common-cathode 7-segment LED mini-displays
IC1 = 4093 Quad 2 input Schmitt NAND Gate IC
IC2 = 4518 Dual BCD Up-Counter IC
IC3 = 78L12 12V 100mA Voltage regulator IC
IC4 = 4017 Decade Counter with 10 decoded outputs IC
IC5 = 4553 Three-digit BCD Counter IC
IC6 = 4511 BCD-to-7-Segment Latch/Decoder/Driver IC
Q1 = BC239C 25V 100mA NPN Transistor
Q2 = BC327 45V 800mA PNP Transistors
Q3 = BC327 45V 800mA PNP Transistors
Q4 = BC327 45V 800mA PNP Transistors
PL = Male Mains plug & cable
T1 = 220V Primary, 12+12V Secondary 3VA Mains transformer
L1 = Primary (Connected to C1 & C2): 10 turns
Secondary: 100 turns
Wire diameter: O.2mm. enameled
Plastic former with ferrite core. Outer diameter: 4mm.

[peipo]

السلام عليكم ورحمه الله وبركاته عيد سعيد يا جماعه

بعد النظر للدائره عده مرات اتضخ الاتى

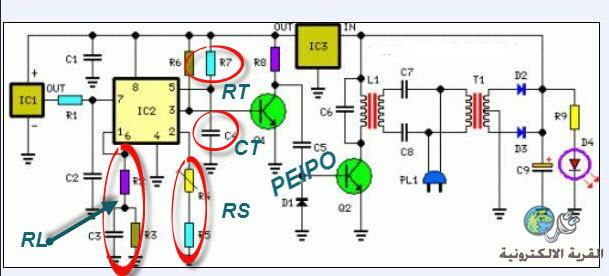

1- lm35 ده حساس حرارى بيحول الحراه لفولت 10 ملى فولت لكل درجه واحده مئويه وهو ذو علاقه خطيه بين درجه الحراره والفولت الخرج وقد سبق ان تعاملت به وهو رائع جدا جدا ودقيق جدا

2- الـ ic2 هو برقم lm331 هو محول من الفولت الى تردد ومدخله هو الطرف رقم 7 من 4 الى 14 ملى فولت حسب الداتا شيت وهو مدخل مقارن وخرج التردد يكون على الطرف رقم 3 ..

هذا الـ IC يحسب التردد الخارج منه من العلاقه التاليه

وبالعوده للدائره لتحديد القيم المطلوبه

تم التعليم بالاحمر على القيم المطلوبه

بالتعويض فى المعادله

10mv/2.09*14k/100k*1/6.8k*1nf=99.508hz

اى 100 هيرتز لكل 10 ملى فولت وال 10 ملى فولت ارتفاعا تقابل 1 درجه مئويه ارتفاعا

اى ان 30 درجه مئويه تقابل 300 ملى فولت وتقابل ايضا 3ك هيرتز

يسلم هذا التردد الى الترانسيستور q4 الذى يقوم بعمليه تكبير ووتسليم الاشاره الى q2 عبر المكثف c5

ثم يكمل شرح الاخ الحبيب

المشاركة الأصلية كتبت بواسطة rokoz77

السلام عليكمنلاحظ ان الدارة عبارة عن مراقبة لدرجة الحرارة التي يتم تحويلها خطيا الىتردد يحمل على خط ال 220 عبر ملف مناسب وهناك دارة اخرى تستلم هذا الترددوتستجيب لههذا هو تحليلي الاولي تحياتي

نحتاج حسابات اكثر دقه للاستفاده من هذه الدائره عموما لى عوده اخرى بعد عمل بعض الحسابات الخرى
