دائرة الكترونية للنقاش (81 )

[نعيم البديري]

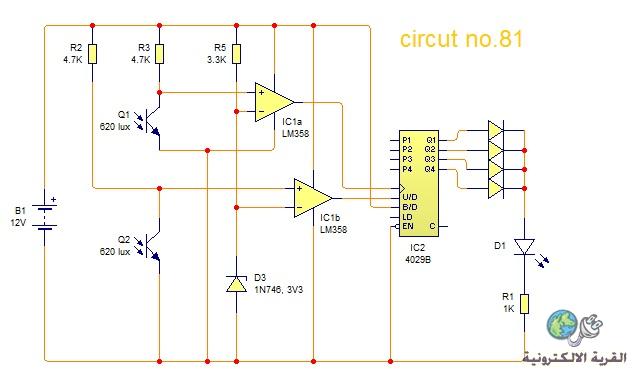

السلام عليكم : هذه الدائرة 81 من سلسلة دوائر النقاش لمعرفة وظيفتها والتعرف على مبدا عملها : الدائرة ربما تكون موجودة بصيغة اخرى لكن هذه المرة كانت الفكرة للاخ العزيز ((rokoz77 )) وقد تم تصميم الفكرة من قبلي ببرنامج المحاكاة وفي العناصر المعروضة بالمخطط . : اكيد الاخ روكوز لايشارك حتى اكتشاف الفكرة .والغاية هي الفائدة العامة بتسخير العناصر لاداء اعمال جميلة والاستفادة من تطوريها لاحقا .

[فكروعلم]

السلام عليكم
بهذه الحالة يجب على الأخ روكوز أن يقوم بمساعدة الأخ نعيم في إدارة النقاش طالما أن الدارة من فكرته

[frank_hugo_1100]

العداد يعمل ف مود الباينرى ويعمل عند وجود positive going edge on clk
وتاتى هذه الكلوك عندما يكون Q1متعرض للضوء ويحدث ان ينقطع عنه الضوء
ويقوم العداد بالعد تصاعدى او تنازلى لو كانت logic one تصاعدى
ولو logic zero تنازلى
فى حالة سقوط ضوء على Q2 فان الدخل يكون زيرو فيعمل عد تنازلى بشرط وجود النبضة التصاعدية على الكلوك
وعندما ينقطع الضوء عن Q2 فان العداد يكون تصاعدى بشرط وجود النبضة التصاعدية على الكلوك وتم ربط جميع المخارج على دايودات لتشغيل الليد عندما يكون هناك خرج من العداد 0000 الى 1111
لكن للمساعدة ف فهم دور هذه الدائرة هل تستخدم ف المنزل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة frank_hugo_1100

العداد يعمل ف مود الباينرى ويعمل عند وجود positive going edge on clk
وتاتى هذه الكلوك عندما يكون Q1متعرض للضوء ويحدث ان ينقطع عنه الضوء
ويقوم العداد بالعد تصاعدى او تنازلى لو كانت logic one تصاعدى
ولو logic zero تنازلى
فى حالة سقوط ضوء على Q2 فان الدخل يكون زيرو فيعمل عد تنازلى بشرط وجود النبضة التصاعدية على الكلوك
وعندما ينقطع الضوء عن Q2 فان العداد يكون تصاعدى بشرط وجود النبضة التصاعدية على الكلوك وتم ربط جميع المخارج على دايودات لتشغيل الليد عندما يكون هناك خرج من العداد 0000 الى 1111
لكن للمساعدة ف فهم دور هذه الدائرة هل تستخدم ف المنزل

تحية طيبة الاخ (frank_hugo_1100) بداية موفقة وتحليل ممتاز لفهم عمل عناصر الدائرة : فعلا العداد هنا هو تصاعدي ,تنازلي وهو باينري , دسمل وكل من تلك الميزات يمكن التحكم بها : تم تثبيته على الوضع (باينري) ليصل العد كماتفضلت من 0 الى 15 اي 16 نبضة : وكما ذكرت الحساسين (الفوتو ترانزستور) مستخدمان احداهما للعد والاخر لقلب الحالة التصاعدية والتنازلية : ولكن بقي الاهم في فكرة عمل الدائرة ننتظر الاخوة الاعضاء للتفكير في شرحها وفهم اليتها ليسنى لنا معرفة استخدام الدائرة . يظهر ان الاخ سيكاكرام نفذ رصيده من البن لان القهوة مهمة في هذه الحالات ..

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي الحبيب نعيم واخوتي الاحباء اعضاء ومشرفين ايامكم سعيدة وكل عام وانتم بالف خير
اخي الحبيب نعيم حاولت ان اجرب الدائرة على السيركت ويزرد
ولعدم توفر الحساسات بالبرنامج استخدمت مولدي اشارة مربعه الى المدخلين الغير عاكسين للمقارنين ووضعت نفس التردد على المولدين عملت الدائرة عندي
حيث تبين ان كل انطفاءة لليد يعني ان العداد يعيد العد من جديد
اخي الحبيب انا الان احاول ان اجعل احد المولدات اكثر ترددا من الاخر
هذا كمشاركه اوليه لاني قرات تعليقك الجميل عني
اعتذر لان ضروف النت عندي ليست جيدة بالمرة

[seakrokram]

قمت بوضع تردد ( ا ) هيرتز على المقارن الاعلى و10 هيرتز علىالمقارن الاسفل ومقدار فولتيه الاشارة للمولدين 5 فولت وعملت الدائرة
بقي اين نستعمل الدائرة؟

[seakrokram]

مثل ما تفضلت اخي نفذت القهوة

[نعيم البديري]

السلام عليكم : انت هنا تعقد المسألة : الدائرة لاتحتاج لمحاكاة بالمرة وهي تفهم من خلال التدقيق فيها والتعرف جيدا على مداخل العداد : اقول لك شيئا واعتبره وسيلة مساعدة : الدائرة بشكل عام لها مدخلين وهما (الفوتو ترانزستور ) q1 و q2 وهما متحسسان ضوئيان : لهذا ابدالهما بمذبذب سيكون غير مناسب ! كان الافضل ان تحاول التعرف اكثر على المتكاملة 4029 وخصوصا ماتم استخدامه منها من اطراف (المداخل والمخارج والسيطرة ) الدائرة بسيطة بالقيم يسهل تتبع خطوطها بسهولة ولا تشغل نفسك بالمقارنين فهما هنا لاجل قدح خرجي الحساسين وجعل هذا الخرج كحالة منطقية اما عالي (1) واما واطي (0) كما تفضل الاخ فرانك في اول مشاركة . وقد اوضح ايضا ان عمل الفوتو يعطي نبظة بالظلام اي التحول من النور الى الظلام فتصل العداد . الان الحساس الثاني مع المقارن يعطي اشارته الى خط السيطرة من العداد وهو(u/d) يعني up/dowen ولان كلمة up تسبق كلمة dowen معنى هذا اذا كان هذا الطرف بمنطق (1) يكون العداد في حالة up يعني تصاعدي باللغة العربية والعكس صحيح في حالة المنطق (0) يكون العداد في وضع dowen يعني تنازلي .. اذا لماذا توجع رأس العداد اخي العزيز وتجعله غير مستقر الوضع بمعدل عشر مرات بالثانية ؟؟
طبعا فهمت قصدي (حين وضعت عليه اشارة تردد 10 هيرتز !!) عموما اريدك ان تفكر بماذا يمكن ان تنفعنا هذه الحالة للحسساس الثاني .
بقي لدينا الخرج هو طبعا سيكون ثنائي ولكن جمعت اطراف الخروج الاربعة لكي نستفيد منها في حالة واحدة حيث هنا البوابة (or) المتمثلة باربعة دايودوات اختصارا وتوفيرا في استخدام متكاملة مادامت النتيجة واحدة . الحاله معروفة وهي ان 15 حالة من العد تعطينا (1) في خرج البوابة ماعدى حالة الخرج (0000) فيعطينا مؤكد (0) منطق فلا يعمل الليد ..
لحد الان لم اشرح شيء من الفكرة الحقيقية للدائرة وماتقدم هو توضيح وكوسيلة مساعدة للانطلاق بالتحليل الصحيح ..
