مطلوب دارة انذار تعمل بلمتكاملة 555

[abood1995]

بسم الله الرحمن الررحميم
السلام عليكم ورحمة الله وبركاتة
مطلوب دارة انذار تعمل بلمتكاملة 555 وهي عبارة عن مقاومة ضوئية LDR موجهه عليها شعاع ليزر عادي عند المرور بين شعاع الليزر ينحجب الضوئ عن ال LDR فيقوم بتشغيل ريلاي وهذا رسم توضيحي
[IMG][/IMG]
ومطلوب ايضا ابسط دارة لاصدار اي صوت مرتفع
ومشكورين مسبقا

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة abood1995

بسم الله الرحمن الررحميم
السلام عليكم ورحمة الله وبركاتة
مطلوب دارة انذار تعمل بلمتكاملة 555 وهي عبارة عن مقاومة ضوئية LDR موجهه عليها شعاع ليزر عادي عند المرور بين شعاع الليزر ينحجب الضوئ عن ال LDR فيقوم بتشغيل ريلاي وهذا رسم توضيحي
[IMG][/IMG]
ومطلوب ايضا ابسط دارة لاصدار اي صوت مرتفع
ومشكورين مسبقا

السلام عليكم ورحمة الله وبركاته
--------------------------------
اخى الكريم

اذا قطع الشعاع يشتغل الريلاى واذا عاد (اى تم وصول الشعاع مرة اخرى )يرجع الريلاى مرة اخرى الى وضعة الاول

ســـــــــــــــــــــــــــــــــؤال

[abood1995]

مشكورررررررررررررر لردك السريع
اذا تم قطع شعاغ الليزر تشتغل الريلاي وفي حال عودة الشعاع تبقى الريلاي شغالة اي اذا قطع الشعاع يبقى الريلاي شغالة الى ان يتم فصل الكهرباء عن الدارة فترجه الى وضعها الطبيعي
ومشكور مرة اخرى

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
هذا الرابط به دائرة مثل ما تريد بالضبط

http://www.qariya.com/vb/showthread....d=1#post778920

[abood1995]

مشكور اخي هذة دارة لتشغيل الانذار الان اريد ابسط دارة لاصدار اي صوت ويكون الصوت عالى

[نعيم البديري]

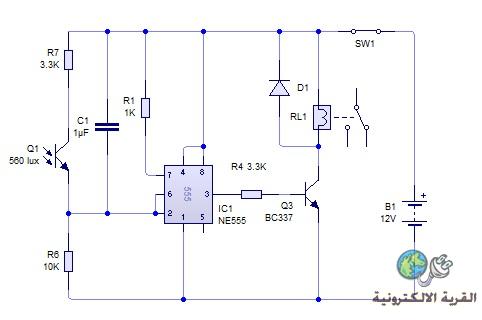

الاخ عبود لقد قرات الموضوع ووجدت الدائرة التي اشار لها الاخ عريبي وهو يشكر على هذه الاستجابة لطلبات الاعضاء وجدت فيها عناصر كثيرة مثلا تحتوي على ثايرستور بالاضافة الى عدد 2 ريلي : ولانك طلبت الدائرة باستخدام 555 حسب طلبك صممت لك الدائرة التالية وهي مختصرة وتعمل عند قطع الشعاع الضوئي الساقط على الفوتو ولو بمرور خاطف فيعمل الريلي ويبقى يعمل الا اذا تم قطع واعادة المصدر كما اردتها وممكن ربط جرس انذار مباشرة مع المصدر العمومي عن طريق متلامسات الريلي المستخدم : املي ان تلقى رضاك مع امنياتي بالموفقية .

ملاحظة قيم المقاومات محسوبة على المصدر 12V وكذالك قيمة الريلي 12V

[abood1995]

المشاركة الأصلية كتبت بواسطة نعيم البديري

الاخ عبود لقد قرات الموضوع ووجدت الدائرة التي اشار لها الاخ عريبي وهو يشكر على هذه الاستجابة لطلبات الاعضاء وجدت فيها عناصر كثيرة مثلا تحتوي على ثايرستور بالاضافة الى عدد 2 ريلي : ولانك طلبت الدائرة باستخدام 555 حسب طلبك صممت لك الدائرة التالية وهي مختصرة وتعمل عند قطع الشعاع الضوئي الساقط على الفوتو ولو بمرور خاطف فيعمل الريلي ويبقى يعمل الا اذا تم قطع واعادة المصدر كما اردتها وممكن ربط جرس انذار مباشرة مع المصدر العمومي عن طريق متلامسات الريلي المستخدم : املي ان تلقى رضاك مع امنياتي بالموفقية .

ملاحظة قيم المقاومات محسوبة على المصدر 12V وكذالك قيمة الريلي 12V

مشكور اخي على هذة الدارة الاكثر من رائعة
اريد طلب اخر منك اخي ارجو ان لا اكون اثقلت عليك هل تساعدني بابسط دارة لاصدار اي صوت مرتفع
ومشكور مرة اخرى

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة abood1995

مشكور اخي على هذة الدارة الاكثر من رائعة
اريد طلب اخر منك اخي ارجو ان لا اكون اثقلت عليك هل تساعدني بابسط دارة لاصدار اي صوت مرتفع
ومشكور مرة اخرى

ان لم يكن متوفر لديكم سماعة انذار جاهزة تباع ممكن استخدام الهورن (الزمار) الموجود في السيارة وهو يعمل على جهد 12 فولت مع استخدام بطارية للجهاز قابلة للشحن
