أريد أضافة المتكاملة 555 لدائرة الأنذار الخاصة بي

[Mido Mashakel]

بسم الله الرحمن الرحيم
بما أني مبتدأ كنت أرغب في الأستفادة من خبرات أعضاء القرية
أنا قمت بتصميم دائرة إنذار بالليزر و كنت عاوز أعرف أزاي أوصل المتكاملة 555 على الدائرة و إزاي اتحكم في المدة الزمنية ....
و ثانياً.... كنت حابب أتأكد أن الدائرة سليمة
و ثالثاً.... كم تبلغ تكلفتها تقريباً بالجنيه المصري
و هذه هي صورة لدائرتي

[mishmish2002]

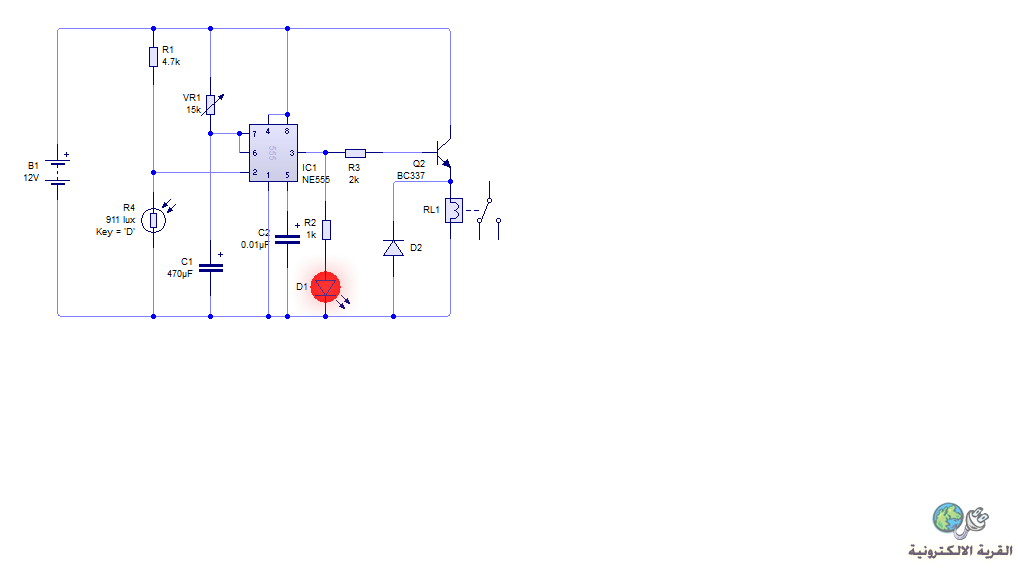

جرب هذة الدائرة انشاء الله تفى بالغرض

يمكنك التحكم بالمقاومه المتغيرة من ثانية الى 60 ثانية حتى لو انقطع شعاع الليزر سوف تعمل الدائرة الى دقيقة و لا تحتاج الى ريسيت
و يمكنك زيادة الوقت عن طريق المكثف c1
و المقاومه المتغيرة

تكلفة 15 جنية بدون شعاع اليزر

[Mido Mashakel]

أولا.... أشكرك على أنتبهاك لموضعي و مساعدتي
ثانياً.... تكلفة دائرتي بدون الليزر 15 جنيه .... أم ... تكلفة دائرتك بدون الليزر 15 جنيه؟
ثالثاً.... أي ريسيت؟
و أخيراً أسف إني كثير الأسئلة لكن انا مبتدأ و عندي 16 سنة و لا استطيع تنفيذ أي شيء بدون فهم
شكراً.....
