دائرة إرسال باستخدام المكبر 234 والمتكاملة 4011 , دعوة للتحليل

[مسافر الكتروني]

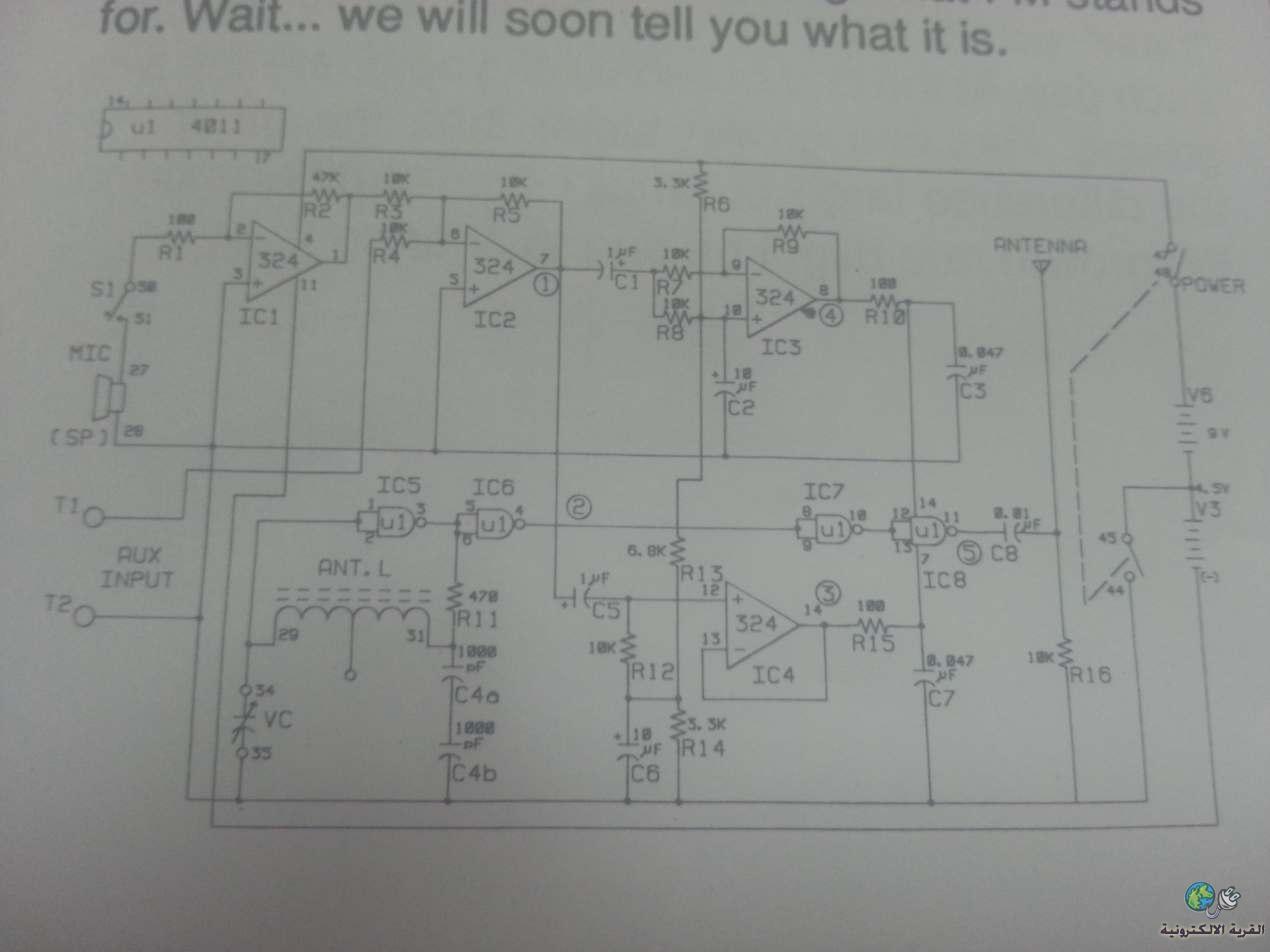

هذه دائرة ارسال AM باستخدام مكبر العمليات 324 والمتكاملة 4011








أتمنى أن يستفيد الجميع في مناقشة وتحليل الدائرة

[نعيم البديري]

باختصار شديد : تحتوي المتكاملة 324 على اربعة مكبر عمليات كما ان المتكاملة 4011 هي الاخرى تحتوي على اربعة بوابة ناند (nand) ممكن استخدامها كبوابة نوت (not) بايصال مدخلي البوابة ناند :: على العموم الثلاث مراحل من مكبر العمليات هي مكبر صوتي للمايك ثم يلها بوابتي ناند استخدمتا بصيغة نوت لتشكيل مذبذب محلي مع استخدام التغذية العكسية بالملف والمكثفات . ثم استخدم الربع الاخير من 324 وهو مكبر ومازج (mixer) ثم مرحلتي من ناند لكعازل وممافقة للمعانعة الهوائي .شكرا اخ مسافر الكتروني لهذه الدائرة الجميلة .

[مسافر الكتروني]

المشاركة الأصلية كتبت بواسطة نعيم البديري

باختصار شديد : تحتوي المتكاملة 324 على اربعة مكبر عمليات كما ان المتكاملة 4011 هي الاخرى تحتوي على اربعة بوابة ناند (nand) ممكن استخدامها كبوابة نوت (not) بايصال مدخلي البوابة ناند :: على العموم الثلاث مراحل من مكبر العمليات هي مكبر صوتي للمايك ثم يلها بوابتي ناند استخدمتا بصيغة نوت لتشكيل مذبذب محلي مع استخدام التغذية العكسية بالملف والمكثفات . ثم استخدم الربع الاخير من 324 وهو مكبر ومازج (mixer) ثم مرحلتي من ناند لكعازل وممافقة للمعانعة الهوائي .شكرا اخ مسافر الكتروني لهذه الدائرة الجميلة .

أشكرك أخ نعيم على التحليل الجميل
بصراحة خبرتي بسيطة في الالكترونات ومن فضل علمكم نستفيد

اعتدت على مشاهدة دوائر بمرحلتي تكبير

لكن هذه الدائرة كما قلت جميلة

فما هي ميزة التكبير على أربع مراحل ؟
وما هي ميزة استخدام البوابات المنطقية في الذبذبة؟

[مسافر الكتروني]

الدائرة التي وضعتها جاء مخططها مع لوحة بريد بورد تعليمية
وهناك اختلافات في الدوائر المتكاملة المرفقة بالبورد عن المخطط

ولم أجد المتكاملة 4011
بل وجدت الدوائر التالية
l 1A3c9

cd 4001be

cd4029be بستة عشر مدخل

L 1A9c5

L A752

وقد كانت لدي ورقة مرفقة بالكتاب الذي يحوي مخططات الدوائر يبين المتكاملات الأصلية الموجودة على المخطط وبدائلها المرفقة بالبورد
الا أني أضعت الورقة

فأي المتكاملات التي ذكرتها هي البديلة ل 4011
واذا لم تكن موجوده في القائمة التي ذكرتها
فهل من السهل ايجاد المتكاملة 4011 في السوق
وما هو البديا المناسب ل 4011

[نعيم البديري]

طبعا لايوجد بدائل للبوابات بالمناسبة لكن في حكم استخدام البعض منها ممكن استخدام اخرى بدلا عن الاصل حسب طريقة الربط : مثلا الاصل في الدائرة اعلاه هو الحاجة الى بوابات (NOT) وطبعا موجودة في اي سي رقمه (4049) وهو يحتوي على ستة منها بداخله لكن ربما لم يجد المصمم هذا الاي سي استخدم (4011 ) وهو اربعة من ناند (NAND) كما ذكرت قام بتوصيل كل مدخلي بوابة فاصبحت تؤدي عمل (NOT) الاصلية : لقد لاحظت وجود اي سي لديك يحمل الرقم (4001) وهو المعروف ب (NOR) ويحتوي على اربعة ايضا وعند توصيل كل مدخلين لبوابة معا تصبح تؤدي عمل (NOT) ايضا لهذا ممكن ان تكون بديل اصبح لديك الان (4011,4049,4001)

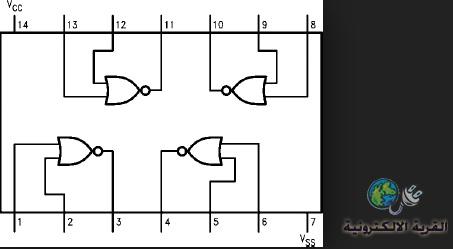

لاحظ شكل 4001 من الداخل .

[مسافر الكتروني]

وما الذي سيختلف معنا في توصيل المدخلات عن الأصل الموجود في المخطط

بارك الله فيك أخي نعيم وشكرا على التوجيهات

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة مسافر الكتروني

وما الذي سيختلف معنا في توصيل المدخلات عن الأصل الموجود في المخطط

بارك الله فيك أخي نعيم وشكرا على التوجيهات

اخي العزيز مادمت قد اوصلت المدخلين لاي بوابة فيها خرج مقلوب سيكون العمل بالتاكيد نفس بوابة نوت لانها اصبحت بمدخل واحد وخرج معكوس فلا يفرق اذا استخدمت نوت الاصلية (4049) وهي 6 بالاي سي او استخدمت ناند مع توصيل كل مدخلين لبوابة معا وهي موجودة بالاي سي (4011) وفيه 4 منها او استخدمت نور وهي موجودة بالاي سي (4001) وتفعل كما فعلت مع ناند (تقصر المداخل لكل بوابة) تحياتي

[مسافر الكتروني]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز مادمت قد اوصلت المدخلين لاي بوابة فيها خرج مقلوب سيكون العمل بالتاكيد نفس بوابة نوت لانها اصبحت بمدخل واحد وخرج معكوس فلا يفرق اذا استخدمت نوت الاصلية (4049) وهي 6 بالاي سي او استخدمت ناند مع توصيل كل مدخلين لبوابة معا وهي موجودة بالاي سي (4011) وفيه 4 منها او استخدمت نور وهي موجودة بالاي سي (4001) وتفعل كما فعلت مع ناند (تقصر المداخل لكل بوابة) تحياتي

جوزيت خير الدارين يا نعيم
