اريد مخطط دارة تعطي انزار

[maher yakob]

السلام عليكم
اريد مخطط دارة تعطي انزار بستخدام Ic 555 و جرس
عندما يتم توصيله بجهد 9 فولت يعطي 3 نبضات ويتوقف حتى يتم فصله ووصله مرة ثانية

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة maher yakob

السلام عليكم
اريد مخطط دارة تعطي انزار بستخدام Ic 555 و جرس
عندما يتم توصيله بجهد 9 فولت يعطي 3 نبضات ويتوقف حتى يتم فصله ووصله مرة ثانية

كيف يعني 3 نبضات اوصف لنا طول الواحدة كم من الزمن ؟ كي تتم المساعدة ولو الفكرة لحد الان غير واضحة يرجى توضيحها اكثر .

[maher yakob]

المشاركة الأصلية كتبت بواسطة نعيم البديري

كيف يعني 3 نبضات اوصف لنا طول الواحدة كم من الزمن ؟ كي تتم المساعدة ولو الفكرة لحد الان غير واضحة يرجى توضيحها اكثر .

اريد مدة النبضة نصف ثانية
عند وصله بجهد 9 فولت يعطي 3 نبضات ثم يتوقف الى ان يتم فصل الجهد عنه واعادة وصله لعمل من جديد ويعطي 3 نبضات ويتوقف .........

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة maher yakob

اريد مدة النبضة نصف ثانية
عند وصله بجهد 9 فولت يعطي 3 نبضات ثم يتوقف الى ان يتم فصل الجهد عنه واعادة وصله لعمل من جديد ويعطي 3 نبضات ويتوقف .........

وضحت الان الفكرة الان يلزمني بعض الوقت واعطيك النتيجة ان شاء الله

[ahonda55]

المشاركة الأصلية كتبت بواسطة maher yakob

السلام عليكم
اريد مخطط دارة تعطي انزار بستخدام Ic 555 و جرس
عندما يتم توصيله بجهد 9 فولت يعطي 3 نبضات ويتوقف حتى يتم فصله ووصله مرة ثانية

عزيزي لو تقدر تبرمج اي سي مايكروكونترولر مثلا و تعمل الدايره ممكن اعمل لك البرنامج و ارسل لك ملف HEX

[نعيم البديري]

الفكرة جدا بسيطة ولا تحتاج مايكرو ممكن باستخدام 4017 باخذ الخرج الرابع وترسيت المذبذب سيبقى متوقف بعد مرور 3 نبضات يتم تحديد االزمن عبر متغيرة في دائرة ال 555 : الفكرة الثانية باستخدام تايمر (احادي الاستقرار ) باستخدام 555 ثاني ممكن حساب 3 نبضات من الاول يكون خط الترسيت للمذبذب مربوط لخرج التايمر :

[نعيم البديري]

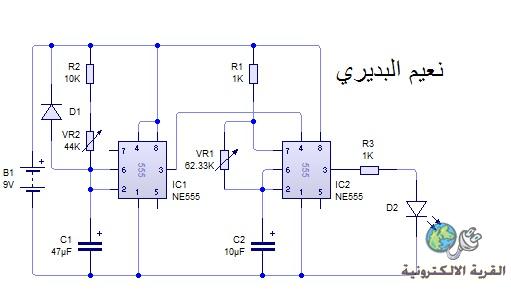

تفضل اخي مادمت طلبتها باستخدام 555 وهو متوفر لديك تحتاج اثنان من هذا الاي سي الاول على اليسار يكون موقت يحسب على زمن مجموع ال 3 نبضات يقوم بتغذية خط الترسيت للمذبذب الذي يظبط على الزمن الذي تريد .. اذا اردت شرح اكثر انا حاضر اخي ..المخطط التالي يبين الفكرة والقيم التقريبية وممكن التحكم بالمقاومات المتغيرة للحصول على ماتريد .

وهذا ملف المحاكاة اذا كان لديك برنامج المحاكاة (السيركت وزرد)

http://speedy.sh/Gp7HH/.cwz

[حسان123]

رائع أخي العزيز نعيم
