المساعدة في توضيح كيفية تقوية اشارة جيبية (Sine Wave )

[eng.Mahmmoud]

السلام عليكم ورحمه الله وبركاته

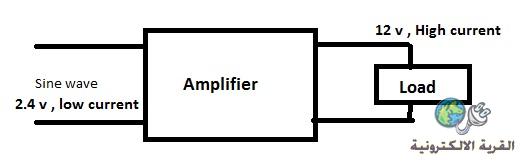

كتبت موضوع سابقا عن المساعدة في توضيح كيفية تقوية اشارة جيبية (Sine Wave ) من 2.4 فولت وتيارها ضعيف إلى 12 فولت مع تيار عالي بدون تشويه شكل الموجة ، بإختصار مضاعفة قوتها لإستخدامها في الإنفيرتر .
ولم يجبني أحد
أرجوا المساعدة



ولكم الشكر الجزيل ...

[rokoz77]

تحياتي اخي
هنا المسألة صعبة جدا
اذا كنت ستستعمل الخرج الناتج على انفرتر فانت بحاجة اولا الى عدد ترانزستورات كبير كي تتحمل الموجة الجيبية لان الملف هنا سيسحب تيار كبير جدا والترانزستورات ستكون في مرحلة التكبير لا في مرحلة الاشباع والتردد سيكون 50 هرتز
وكل هذه العوامل ستضاعف استهلاك البطارية عدة مرات عن الانفرتر ذو الموجة المربعة مثلا
عموما اذا كنت تريد ذلك فعليك استخدام ترانزستور لكتبير الاشارة الموجودة وذلك بوضعه في مرحلة التكبير (ضبط انحياز القاعدة )
تقبل مروري

[eng.Mahmmoud]

شكرا أخ روكز لكن يمكن الاستغناء عن عدد كبير من الترانسيستورات بعدد قليل من الموسفتات ؟؟؟

[rokoz77]

لكن اخي الموسفيت صعب جدا التعامل معه كمكبر في اغلب الاحيان
واذا استعملت مثلا موسفيت 100 امبير فهو لا يتحمل هذا التيار على الموجة الجيبية ولا على التردد 50 هرتز وعلى الاغلب سينفجر
تحياتي

[نعيم البديري]

الفكرة الاولى : اخذ الاشارة الاساس ذات الفولت القليل 2.4 فولت وادخالها مكبر عمليات لكي نحصل على تكبير الجهد فقط بدون تشويه ثم نجعل الاشارة الجديدة تقود ترانزستورات بطريقة تابع الباعث اي ان الاشارة تسلط على القاعدة ويكون حمل المحول على الباعث فنحصل على تكبير تيار بنفس الجهد المرفوع بالمكبر تقريبا طبعا العملية يجب ان تكون (دفع سحب) اي ان نصفي الموجة يذهب كل منهما لطرف من محول الانفيرتر ..
الفكرة الثانية :استخدام محولة صغيرة لرفع الاشارة من 2.4 الى اكثر بقليل من 12 فولت وتكون بمثابة محول درايف يكون خرجها ثلاث اطراف اي بمأخذ وسطي وتستخدم ترانزستورات بنفس الطريقة المشروحة اعلاه في تجهيز الاشارة المكبرة بالجهد والتيار لمحول الانفيرتر .
