التحكم بدارة 555

[ابو سهيل الحمصي]

السلام عليكم ورحمة الله
اخوتي الاعزاء
اريد ان اتحكم بعرض النبضة لدارة 555 عن طريق اللمس او مفتاح يعني ان اتخلى عن المقاومة المتغيرة ويكون مكانها مفاتيح او اللمس

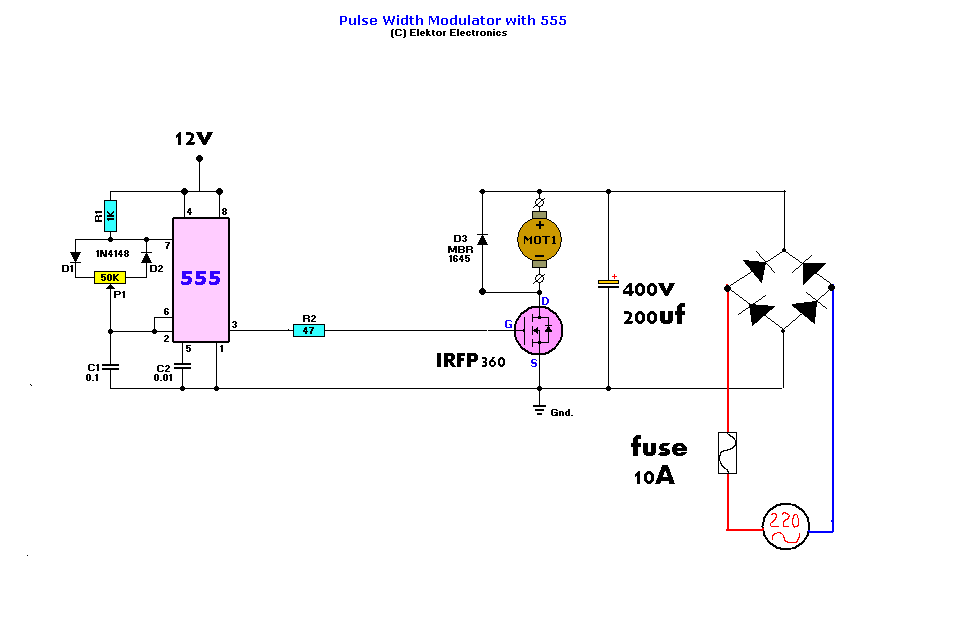

سازودكم برسم الدارة واتمنى منكم المساعدة
http://upload.qariya.info/images/qar...0478547fd5.gif

[mourad3d]

استخدم المتكاملة 4016 على مدخل المقاومة المتغيره وضع على مخارج المتكاملة مقاومات ودايو قبل المقاومات لحمايه المدخل وهتحصل على برس واحد يعطيك فى كل مره تردد معين عن الضغط عليه مع ليدات لبيان رقم العد على المتكاملة
كان لى تجربه ممثله فى دائرة سابقه ممكن تشوفها هنا

http://www.qariya.com/vb/showthread.php?t=131829

[ابو سهيل الحمصي]

اخي العزيز
في هذه الحالة لا استطيع التنقيص والتكبير بعرض النبضة
اريد مفتاحين واحد يرفع وواحد ينزل

[mourad3d]

اوكى هات مفتاح مرحلتين وهات مقاومتين بالقيم اللى انت عاوز تكون عرض النبضه فيها ووصل المفتاح بالمقاوتين وعند كل مرحلة ينقل فيها المفتاح يقوم بتقول المقاومة المطلوبه ارجو يكون فكرتى واضحه

[نعيم البديري]

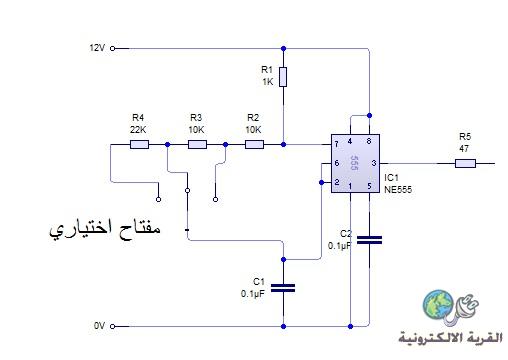

هذه فكرة باستخدام (مفتاح اختياري ) سلكت سويج مع مقاومات مختارة مسبقا وتعتمد على عدد درجات المفتاح ممكن 5 اختيارات كما في النموذج التالي ل 3 اختيارات .

[ابو سهيل الحمصي]

الا يوجد دارة متكاملة لها بوابتين وعدة مخارج بوابة تزيد وبوابة تنقص
وكيف يتحكمون بمستوى الصوت ديجيتال

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
يوجد متكاملات بها زرين واحد لارتفاع الصوت والاخر لتخفيضه
بس ممكن الانتظار لرفعها لانها على ورق وليس لدى سكنر

[ابو سهيل الحمصي]

شكرا اخي العزيز
انا بانتظارك ان ترفعها بفارغ الصبر
