التحكم بالفولت المستمر

ابو سهيل الحمصي · 22-08-2013, 12:09 PM

اعطاني صديقي من وقت طويل دارة بسيطة اتحكم بها بالفولت المستمر
وهي عبارة عن مقاومة متغيرة وترانزستور ربما هو 882 لم اعد اذكرها
وهي تتحكم من ال24 الى الصفر
ممكن من عنده هذه الدارة او ما يعوضها ان يساعدني

عريبى محمود · 22-08-2013, 09:00 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ابو سهيل الحمصي

اعطاني صديقي من وقت طويل دارة بسيطة اتحكم بها بالفولت المستمر
وهي عبارة عن مقاومة متغيرة وترانزستور ربما هو 882 لم اعد اذكرها
وهي تتحكم من ال24 الى الصفر
ممكن من عنده هذه الدارة او ما يعوضها ان يساعدني

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم

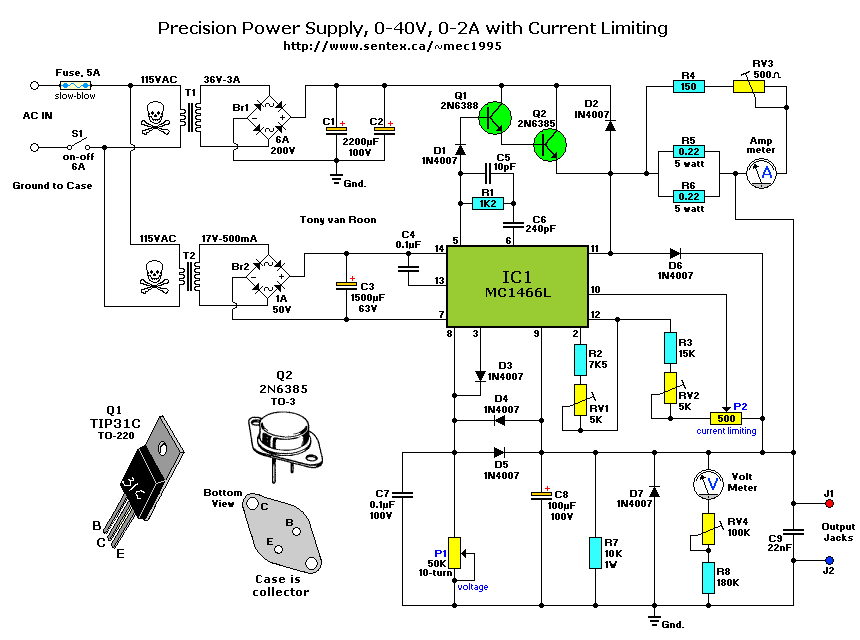

اليك هذه الدائرة

ابو سهيل الحمصي · 22-08-2013, 09:58 PM

اخي العزيز
اولا لك جزيل الشكر على ردك ولكن هذه الدارة معقدة جدا
الدراة اللتي كانت لدي مؤلفة فقط من مقاومة متغيرة وترانزستور فقط
ولكني نسيتها للاسف وهي تلزمني الان الدارة كانت 12فولت
واريد استخدامها لل24
ولك جزيل الشكر

عريبى محمود · 22-08-2013, 09:59 PM

السلام عليكم ورحمة الله وبركاته
----------------------------------

عريبى محمود · 22-08-2013, 10:03 PM

السلام عليكم ورحمة الله وبركاته
--------------------------------
اخى الكريم

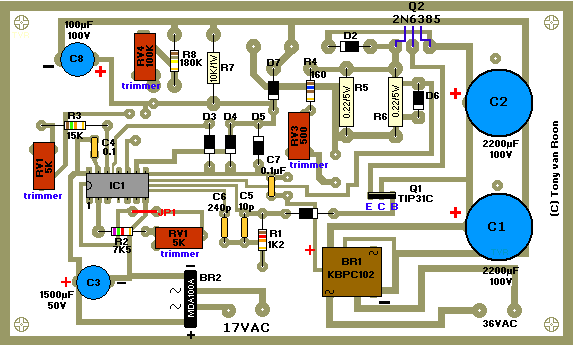

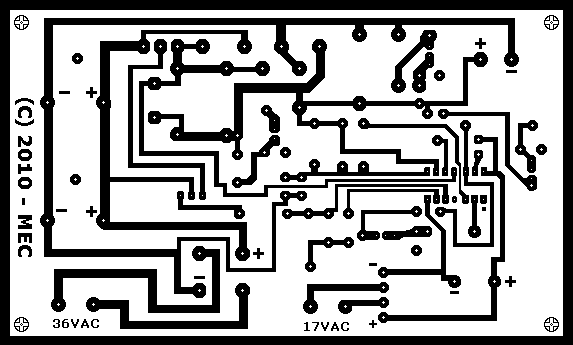

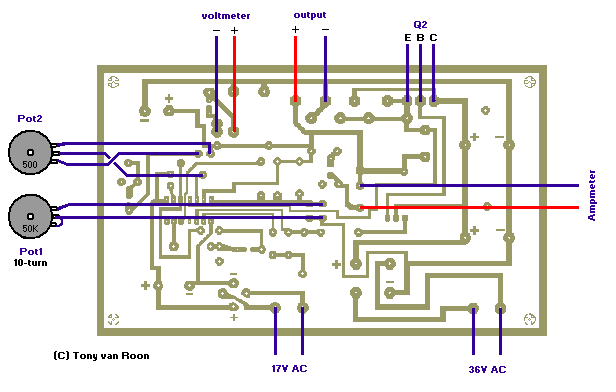

اظن انه باضافة صورة اللوحة المطبوعة تكون سهله التجميع
وتفيد فى الورشة للتجارب المختلفة

ابو سهيل الحمصي · 22-08-2013, 10:04 PM

لم استطيع فهمها

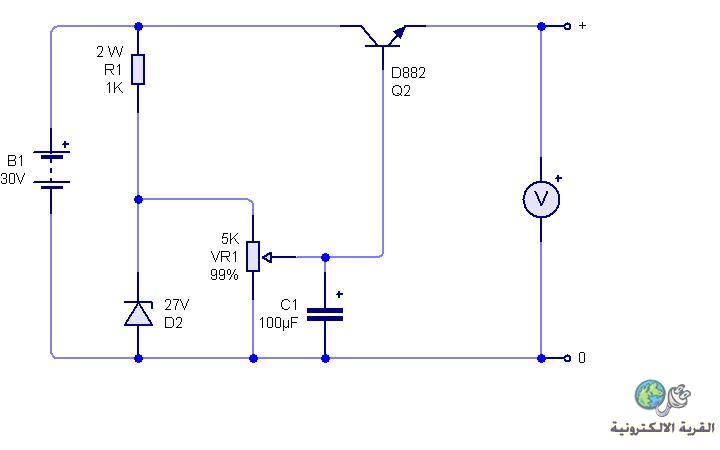

فكروعلم · 22-08-2013, 10:06 PM

فكروعلم · 22-08-2013, 10:11 PM
