دائرة الكترونية للتصميم (9) السيطرة على سرعة محرك باللمس

[نعيم البديري]

السلام عليكم ورحمة الله : لايخفى عليكم الحاجة الى التحكم بسرعة محرك واقصد به محرك التيار المستمر وان افضل ما مستخدم في هذا المجال هو التحكم عن طريق عرض النبضة التي تسيطر على تجهيز بور ترانزستور يعمل كمفتاح وبالتالي اعتماد مبدأ التجهيز الزمني للمحرك عن طريق تقطيع المصدر : من شروط هذه الدائرة اعتماد هذا المبدأ .. ايضا اردت ان اضيف فكرة لطيفة للدائرة وهذا من مشاهدتي للطلب على هذه الفكرة وهو ان يكون التحكم عن طريق اللمس عن طريق مفتاحين فقط الاول لزيادة السرعة والثاني لانقاصها بعد الضغط لفترة من الزمن على المفتاح تبدأ الاستجابة بالتدريج صعودا وكذا عند الضغط على المفتاح الاخر مع الاستمرار تأخذ السرعة بالاستجابة تدريجيا كما يشبه التحكم بمفتاحي الصوت في الاجهزة الموجودة .

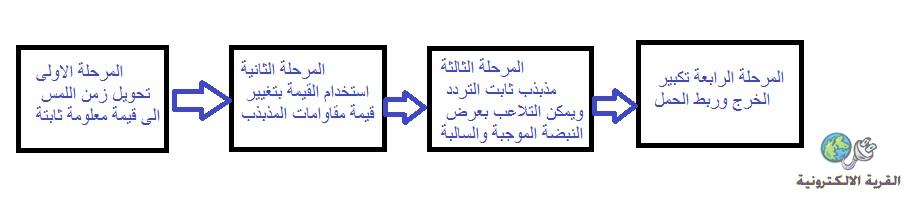

الحقيقة قمت بتصميم الدائرة وستكون على اربعة مراحل سأشرحها بالتفصيل وارجو الاستجابة والتفاعل لكي نحصل على افضل النتائج وايضا من اجل فهم المراحل بالتفصيل ارجو ان لاتترددو ا بطرح اي استفسار لكي نتابع الموضوع والجميع يكونون على دراية وفهم لما يحدث وسأكون مسرورا اذا كان هناك نقد او اصلاح او اقتراح من قبلكم اخواني . ومن الله التوفيق .

[mourad3d]

كمل يا بشمهندس متابعين

[bachir13]

السلام عليكم
انا اكيد انها ستكون دارة ممتازة , وان شاء الله ستجد التجاوب والاقبال عليها اكثر من المتوقع
من جهتي سأكون من اكثر المشجعين معنويا وليس مهنيا لانني لست مختص بالالكترونيات .... ف سر الى الامام ايها القائد ونحن خلفك مساعدين ومشجعين

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة bachir13

السلام عليكم
انا اكيد انها ستكون دارة ممتازة , وان شاء الله ستجد التجاوب والاقبال عليها اكثر من المتوقع
من جهتي سأكون من اكثر المشجعين معنويا وليس مهنيا لانني لست مختص بالالكترونيات .... ف سر الى الامام ايها القائد ونحن خلفك مساعدين ومشجعين

والله جعلتني ابتسم من هذه المشاركة شكرا لك اخي لكن نحن ليس في حرب او مواجهة هي مجرد فكرة ودائرة الكترونية ههههههه .

[dmostafa]

على بركة الله أبدأ ولكن ببطء ليلحق بك الميتدئين امثالى

[فكروعلم]

السلام عليكم
استاذنا الكبير دائماً ذو عطاء كبير

[نعيم البديري]

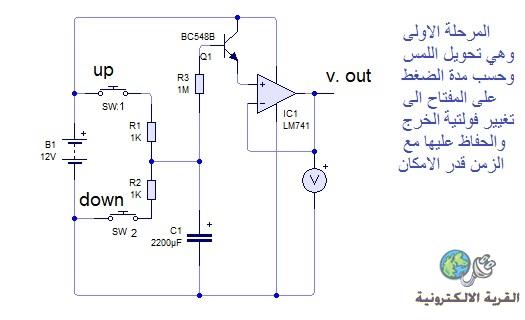

بسم الله نبدأ مع المرحلة الاولى : وكما نوهنا عنها هي الحاجة الى تحويل زمن الضغط على المفتاح الى قيمة حسب المدة التي يتم الضغط فيها على المفتاح وبشكل تصاعدي للمفتاح الاول وتنازلي للمفتاح الثاني :
احبتي الغالين تم اختيار الجهد هنا ليكون هو القيمة التي تترجم مدة الضغط على المفتاح بالزيادة والنقصان للمفتاحين .. طبيعي نحتاج لتسجيل هذه القيمة او بعبارة اخرى خزنها وهنا تم استخدام مكثف عالي القيمة (2200uf) ليكون كمخزن لقيمة الجهد وقد قام المفتاح SW1 في دور الشحن عبر مقاومة R1 لتزداد قيمة الجهد تدريجيا مع مدة الضغط على ذالك المفتاح . اما SW2 فهو عن طريق R2 للسالب يقوم بتفريغ المكثف بالتدريج عند الضغط علية لتنخفض قيمة الجهد مع مدة الضغط ..
الى هنا نحتاج المحافظة على تلك القيمة المختارة مع مرور الوقت لهذا تم استخدام مرحلتي عزل واخراج باستخدام ترانزستور ومكبر عمليات كما في الشكل وعند الاختبار وجد ان الانخفاض عند التحميل بعد العازل ضئيل جدا بالملي فولت بعد ساعة من زمن العمل .

وهذا ملف محاكاة هذه المرحلة ببرنامج السيركت وزرد ..
