تشغيل سفن سيجمنت كبيرة 12فولت

حسان123 · 25-08-2013, 05:59 AM

ماهي الطريقة المناسبة لتشغيل سفن سيجمنت الكاثود المشترك التي تعمل على 12 فولت وخرج المتكاملة 5 فولت كيف استخدم الترانزستورات ؟
وشكرا لهذا المنتدى الرائع

حسان123 · 25-08-2013, 06:11 PM

أين المساعدة لو سمحتم

نعيم البديري · 25-08-2013, 10:08 PM

الطلب غير واضح تقول بالعنوان كبيرة وفي عرض الموضوع كيف ربط الترانزستورات : اخي الكريم اولا وضح لنا ماذا تقصد بكبيرة ومن اي مادة تريدها ان تكون (ليدات مثلا ام مصابيح ام قصبات نيون )؟؟ ثم بعد هذا نناقش الربط والتوصيل بالمصدر والاشارة . تحياتي ..

حسان123 · 25-08-2013, 11:56 PM

حسان123 · 25-08-2013, 11:57 PM

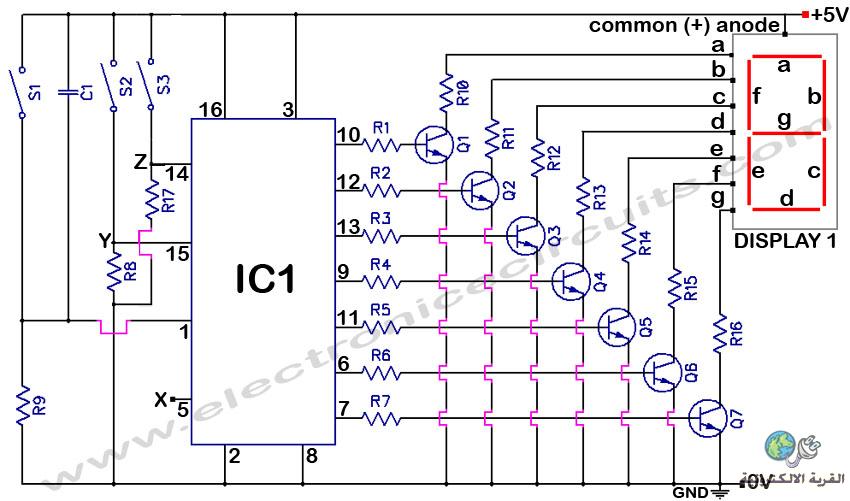

سفن سيجمت جاهزة لكن من الحجم الكبير تعمل ب 12 فولت أريد طريقة التوصيل مثل الصورة في الأعلى لكن كاثود مشترك

نعيم البديري · 26-08-2013, 07:16 AM

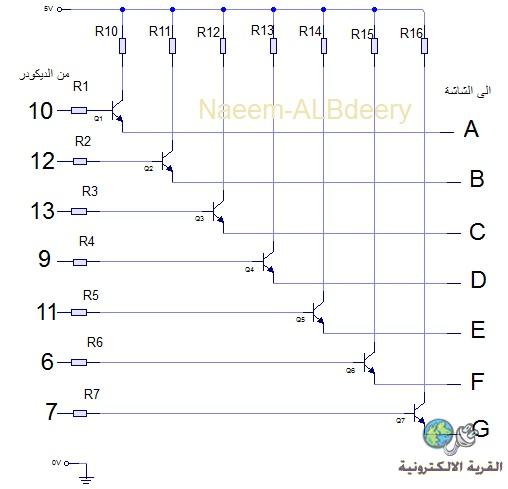

تفضل اخ حسان هذين طريقتين للربط الاولى لاتحتاج لشيء كما موجود لديك فقط توصل مقاومات الخرج عند جوامع الترانزستورات للخط الموجب من التغذية وتأخذ مداخل الشاشة من بواعث الترانزستورات بعد فصلها من الارضي كما في الشكل .

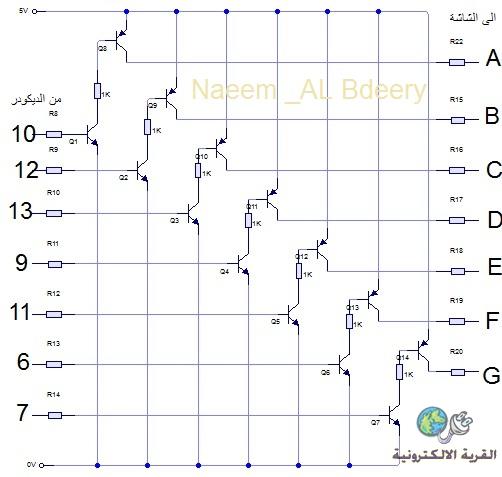

الطريقة الثانية اذا لم تحصل على انارة جيدة تستخدم الربط التالي وتحتاج هنا 7 ترانزستور نوع PNP مع 7 مقاومة 1K اما باقي المقاومات فكما مستخدم سابقا اضنها 220 اوم تكفي امام الشاشة وعند خرج الديكودر .. اتمنى ان تكون الطرقتين واضحة

حسان123 · 26-08-2013, 09:28 AM

سلمت يداك كفيت ووفيت

نعيم البديري · 26-08-2013, 10:09 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة حسان123

سلمت يداك كفيت ووفيت

تسلم اخي نسألكم الدعاء ..
