السلام عليكم
في الحقيقة لم أنجح كثيرا في دوائر الارسال رغم خبرتي في تركيب الكثير من الدارات فأنا هاو للالكترونيات منذ أكثر من 20 سنة.

أعجبني كثيرا شرح المهندس وليد لدائرة مرسل الأف ام البسيطة لكني للأسف لم أنجح في الحصول على مدى أكثر من بضعة أمتار.

لذلك أرجوا أن تمدوني بدارات بسيطة لاجهزة ارسال مجربة من طرفكم و خاصة الاحتياطات اللازمة عند بناء الدارة.


كما أرجوا منكم كل الرجاء اعطائي معلومات عن الدارتين التاليتين أيهما أفضل من حيث الثبات و جودة الاشارة و قوتها ...الخ و كيفية حساب قيم العناصر المناسبة لكل منهما و حبذا لو يمكن تجريبهما لأني لا أملك الخبرة الكافية في هكذا دارات و لا الاجهزة المناسبة للقياس.

شكرا جزيلا مسبقا

أحبــــــــــك و الله يا مرســـــــــــــي

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)

- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[م.وليد الفرا]

السلام عليكم ورحمة الله وبركاته اخي الاستاذ دلتا من الجزائر الحبيب الى قلوبنا
شبابنا الذين اكملوا دراساتهم العليا في بلدهم الثاني الجزائر يتحدثون شعرا في وصف كرم اهل الجزائر وحبهم لاهل فلسطين عموما وغزة على وجه الخصوص
وهذا يجعلنا نكن لكم مزيدا من الود والتقدير

اخي الكريم لقد قمت بنقل الموضوع الى القسم المناسب
وقمت بتغيير العنوان لان ذلك يحرج بعض الاخوة الاخرين في المشاركة ويحرمك من علمهم وتأكد انني عملت ذلك لمصلحتك بارك الله فيكم

نعود للتساؤلات
اخي الكريم انا في السنوات الاخيرة لم اعد اهتم ببناء وتجريب دائرة بعينها بقدر محاولة فهم تفاصيلها الداخلية ولماذا تم بناءها على نحو معين
لذا لم اجرب فعليا دوائر ذات مدى بعيد،، لكن اخونا الاستاذ المحترم ياسر قام بتجربة العديد من الدوائر ونجحت معه وهي على الرابط:
http://www.qariya.com/vb/showthread.php?t=123373
ادخل الى الموضوع، اقرأه ضع اسئلتك هناك وانا باذن الله ساحاول المساعدة قدر المستطاع طبعا بعد اذن صاحب الموضوع وان كنت اعلم انه يحب ذلك لانه انسان على درجة عالية من الخُلُق
اقرأ الموضوع بالكامل ودون ملاحظاتك في مفكرة ثم ضعها على شكل اسئلة

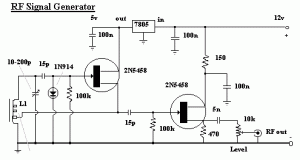

اما بخصوص الدائرتين المرفقتين فالاولى هي مجرد دائرة لتوليد اشارة راديوية يعني لا ترسل بينات ،، فقط تنتج موجة حاملة

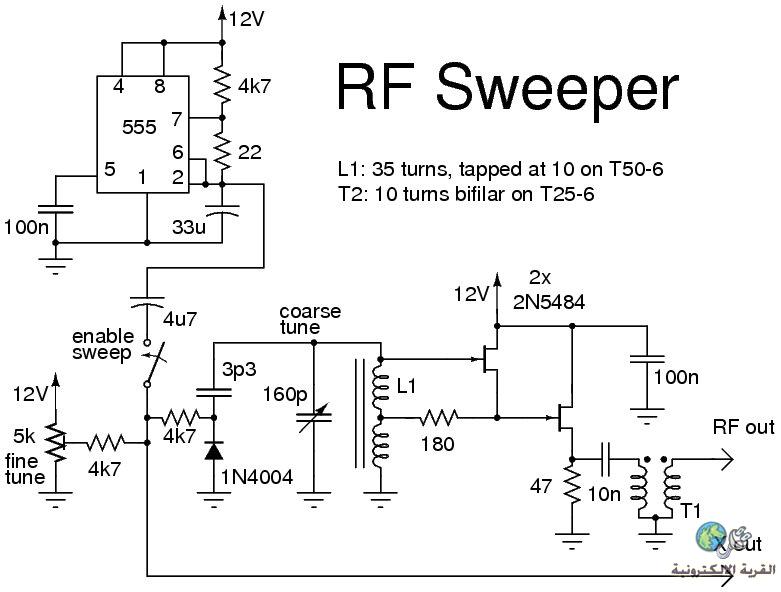

والدائرة الثانية ايضا قريبة منها الى حد ما لكنها ترسل تردد ال 555 محمولا على موجة اف ام

بصراحه لو كنت مكانك لن احاول مع ايٍ من الدائرتين
هناك عشرات الدوائر الاخرى المباشرة والاكثر وضوحا

ادرس الوضع جيدا وستجدني باذن الله واقف الى جوارك
تحياتي لك ولكل اهلنا في الجزائر الشقيق

[DELTA67]

شكرا أخي العزيز المهندس وليد على ردك السريع, لقد تشرفت و الله و سعدت بردك و يعلم الله ما في قلوب الجزائريين من عشق للفلسطيين و الغزاويين خصوصا و لكل الشرفاء من أمتنا العربية-الاسلامية و كم تتفطر قلوبنا و تدمع أعيننا لما يحدث في مصرنا الحبيبة الآن و نسأل الله العظيم أن يفرج كربها و أن يطهرها من عصابة الانقلابيين و أزلامهم.
لا عليك أخي بنقل الموضوع و تغيير عنوانه فلا غضاضة من ذلك.
طبعا أنا مثلك تماما لا يهمني مجرد تركيب دائرة بل أحاول دومل فهم طريقة عملها بل و تحسينها اذا أمكن.
لم أهتم لحد الآن بموضوع اللاسلكي لأني من البداية كنت شديد الاعجاب بالعقل الآلي (المايكروبرسسور) و كل ما يتعلق به و كذلك كل ما يتعلق بالصوت و انتاجه. و ان كنت أنجزت بعض دارات استقبال الراديو و أجهزة ارسال بسيطة جدا الا انني لم احاول التعمق في الموضوع.
شكرا سوف أتابع الموضوع الذي نصحتني به و أطرح أسئلتي به و سوف أكون سعيد بقراءة ردودك هناك و ان كنت أتمنى التواصل على الخاص الا أن علبة بريدك ممتلئة !!!
شكرا جزيلا مرة أخرى
و تحياتي القلبية لأهلنا في غزة

[م.وليد الفرا]

حياكم الله اخي الحبيب والكريم

اشكرك على لفت انتباهي بخصوص علبة البريد
والله اني ملاحظ عدم ورود رسائل جديدة كالعادة
ساخفف منها الان

باذن الله ساتابعك هناك في موضوع اخونا الحبيب الاستاذ ياسر
تحياتي الحارة لكل اهلنا في الجزائر

[DELTA67]

لقد اطلعت على موضوع الأخ ياسر القيم و ليس لدي أسئلة سوى ملاحظة عدم استعماله لمكثف بين مجمع و باعث الترانزستور المذبذب و التي من المعتاد رؤيتها في كل الدارات التي شاهدتها حتى الآن !! هل السعة الداخلية للترانزستور او السعة المشوشة للدارة تقوم بهذا الدور؟؟
أعيد طرح رجائي في تجربة الدارتين التي أرفقتهما سابقا. لا تركب كل الدارة بل يمكن الاكتفاء بدارة المذبذب و التي تحتوي على ترانزستور واحد و عدد محدود جدا من العناصر. الهدف هو معرفة أي الدارتين أكثر ثباتا (لا يتغير التردد بعد الاشتغال لمدة طويلة).
شكرا مرة أخرى

[م.وليد الفرا]

بخصوص السعة الداخليه كلامك صحيح مئة بالمئة

بخصوص الدائرتين انا لن استطيع ان افيدك لانهما معقدتين وليستا من الطراز الذي حاولت دراسته

اذا كنت تريد دائرة بشروط معينه انا مستعد ان اعطيك ماتريد لانني اطلعت على العديد من الدوائر
تحياتي

[DELTA67]

شكرا أستاذ وليد على ردك.
أنا لا أريد تجريب الدارتين كاملتين بل كل ما يهمني هو المذبذب.
أريد أن أعرف أي المذبذين أكثر ثباتا أي لا يتغير تردده كثيرا بعد مدة طويلة من الاشتغال و أيضا أيهما يعطي اشارة أكثر نقاءا خالية من الترددات التوافقية.

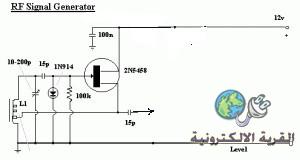

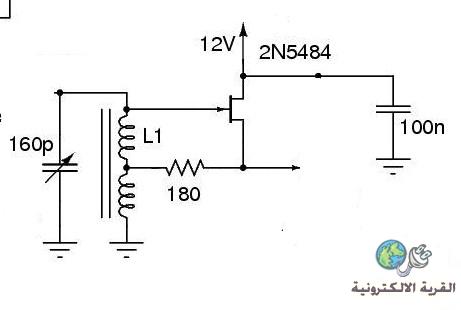

هذه هي مخططات المذبذبين لوحدهما أرجوا كل من لديه الامكانيات تجريبهما و افادتنا بالنتائج

شكرا مسبقا

[yasser55]

تحياتى لكم حبايب قلبي
استاذى القدير واخى وصديقى م/ ابو القاسم
منور الدنيا ياغالى يارب تكون بالف خير حبيبي والاسره الكريمه
وكل الاشقاء بفلسطين الحبيبه للجميع تحياتى واعزرنى على
التقصير بالسؤال عنك اخى الحبيب م/وليد
--------------------
بالنسبه للموضوع طبعا اتشرف باختيارك له وتقديمه بكل ثقه
للاخ الحبيب م/دلتا من بين الاف المواضيع وطبعا هو يعتبر موضوعك
مهندسنا القدير م/ ابو القاسم وجميع مواضيعى لعيونك ياغالى
واسمحو لى بالرد اخوى الحبيبين
:- اخى دلتا ثبات التردد للمذبذب له شروط
- اهمها ثبات جهود التشغيل باستخدام منظمات 78*** او ثنائيات زينر
-واختيار ترانزستور مذبذب يعمل بارتياحيه فى مدى التردد المطلوب دون سخونه
- اختيار ترانزستور يستطيع العمل والتذبذب ضعف التردد المطلوب
- تتوين دائرة التذبذب جيدا بالمكثفات الثابته والمتغيره للحفاظ على تردد ثابت
- استخدام ماده تحافظ على ملف الدائره ثابتا فى حالة وجود درجة
حراره محيطه عاليه قد تؤثر فى قيمة حث الملفات وغالبا تكون قطعه من
الاسفنج مغموسه بماده الشمع
- ايضا عزل دائرة المذبذب عن باقى دوائر فى حال استخدام وحدات تكبير اخرى
--------------------------------
ايضا اخى الحبيب م/دلتا فى اى مدى من الترددات تريد انشاء دائرة المذبذب
رجاء اختيار التردد والنطاق المطلوب وان شاء الله الاخ الحبيب واستاذنا الكبير
م/ابوالقاسم وانا تحت امرك بالتوفيق حبيبي وتحياتى القلبيه لكل الامه الجزائريه
ومتابع ان شاء الله

-
