ظاهرة غريبة فى التوصيل على التوالى

[KHALED15486]

والدى كان عنده (اورج) قديم بايظ من ال 60ـينيات كان فية تقريباً 70 LED تقريباً فكيتهم وقلت اعمل بيهم منظر جمالى فى جهاز الكمبيوتر اللمبات بتشتغل على 1.5 فولت قررت اوصل كل 8 على التوالى علشان اقدر اشغلهم على 12 فولت او اوصل كل 3 على التوالى علشان اشغلهم على 5 فولت .

بدأت التوصيل زى اللى فى الصورة وجربتهم على محول خارجى 12فولت 3 امبير ..

الغريب ان لما وصلت اللمبات على 12 فولت فى الباورسبلاى لم تعمل اطلاقاً جربتها على مرة اخرة على المحول الخارجى تعمل بشكل طبيعى
ومع القياس الباور سبلاى فى الجهاز كان شغال عادى (12.22) والمحول الخارجى كالن (11.8)
الغريب اكتر انى جربتها على بطارية 12فولت 7 امبير جهدها اثناء التجربة (13.7) ولم تعمل اللمبات ؟؟؟؟

ونفس الموضوع على ال3 لمبات لم تعمل على 5 فولت ولكن على المحول تعمل عادى
وجربتها على بطارية 9 فولت (كربون) تم عمل اللمبات لكن بطاقة اعلى وصدر عنهم حرارة

ممكن تفسير للى حصل , ولية اللمبات مش عايزة تشتغل على الباورسبلاى رغم ان الجهد فى البورسبلاى والمحول واحد ؟؟؟؟

[mourad3d]

تأكد من اتجاه التوصيل الموجب والسالب فى الباورسبلاى

[KHALED15486]

المشاركة الأصلية كتبت بواسطة mourad3d

تأكد من اتجاه التوصيل الموجب والسالب فى الباورسبلاى

تم التأكد من كل التوصيلات , وعامة اثناء التجربة انا كنت بجرب الدائرة فى الاتجاهين ومع ذلك لا تعمل الا على المحول فقط ..

[mourad3d]

بالنسبه الفولت اللى على الباور سبلاى اكيد ده فولت وهمى ومش عليه تيار انت لازم تكون مشغل الباور سبلاى على جهاز كمبيوتر على شان تقدر تعمل تشغيل للبور سبلاى عن طريق زرار الكمبيوتر واذا كان الباور سبلاى منفصل عن الجهاز قم بتوصيل الوصلات كالتالى

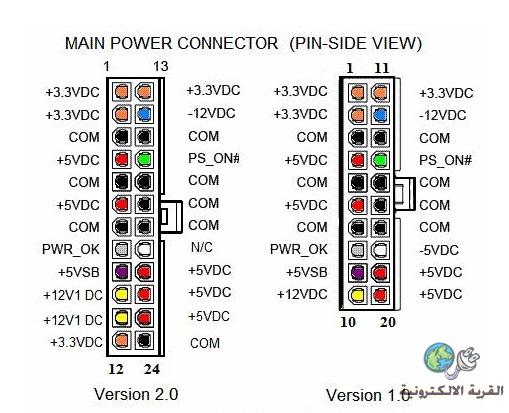

مبدئيا باور سبلاي الكمبيوتر بها الفولت التالي

+ 12 فولت ودا الكابلات ذات اللون الاصفر

- 12 فولت ودا الكابل الازرق

+ 5 فولت ودا الكابل الأحمر

+ 3.3 فولت ودا الكابل البرتقالي

GND الارضي وهو الطرف الاسود
كيف يمكنكم تشغيل الباور سبلاي خارج الكمبيوتر

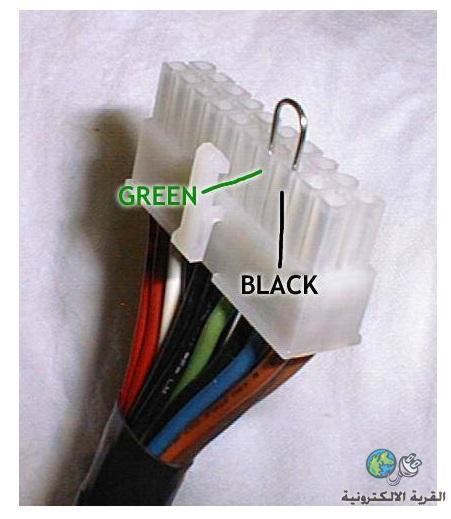

بكل سهولة وبساطة يوجد كابل لونه اخضر اعمله مفتاح مع اي كابل لونه اسود خارج من سوكيت التيار الذي كان يتم تركيبه علي المازر بورد

[KHALED15486]

المشاركة الأصلية كتبت بواسطة mourad3d

بالنسبه الفولت اللى على الباور سبلاى اكيد ده فولت وهمى ومش عليه تيار انت لازم تكون مشغل الباور سبلاى على جهاز كمبيوتر على شان تقدر تعمل تشغيل للبور سبلاى عن طريق زرار الكمبيوتر واذا كان الباور سبلاى منفصل عن الجهاز قم بتوصيل الوصلات كالتالى
مبدئيا باور سبلاي الكمبيوتر بها الفولت التالي

+ 12 فولت ودا الكابلات ذات اللون الاصفر

- 12 فولت ودا الكابل الازرق

+ 5 فولت ودا الكابل الأحمر

+ 3.3 فولت ودا الكابل البرتقالي

GND الارضي وهو الطرف الاسود
كيف يمكنكم تشغيل الباور سبلاي خارج الكمبيوتر

بكل سهولة وبساطة يوجد كابل لونه اخضر اعمله مفتاح مع اي كابل لونه اسود خارج من سوكيت التيار الذي كان يتم تركيبه علي المازر بورد

مبدئياً المعلومة اللى حضرتك ذكرتها انا عارفها لانى جربت الدائرة على اكتر من بور صبلاى (ومشكور عليها )وخاصة انى ذكرت انى جربتها مباشرة على بطارية 12 فولت 7 امبير ولم تعمل فما السبب فى ذالك (البطارية تعمل على الUPS بشكل عادى وليس بها اى مشكلة )
اما بالنسبة للجهد اعرف ان يكون الجهد موجب او سالب لكن اول مرة اسمع عن جهد وهمى , ياريت تفسرها وخاصة ان على نفس خط ال12 فولت شغال الهارد والدى فى دى وباور البروسيسور والمراوح يعنى مش فولت وهمى .

وبالنسبة للتوصيل لو فية توصيل لل LED's غلط كانت الدائرة مش هتشتغل
ودى صورة لل LED's وهى شغالة على محول 12V/3A

[فكروعلم]

لماذا أفترضت أن الليد يعمل على جهد 1.5 فولت حاول تقليل العدد أجعلهم 7 مثلاً أو 6 والحل هو أن تعرف جهد الليد

[KHALED15486]

المشاركة الأصلية كتبت بواسطة فكروعلم

لماذا أفترضت أن الليد يعمل على جهد 1.5 فولت حاول تقليل العدد أجعلهم 7 مثلاً أو 6 والحل هو أن تعرف جهد الليد

استنتجت الافتراض من خلال تجربة صغيرة فى البداية
جربت 2 LED على التوالى على جهد 6 فولت بحيث ان كل واحدة تشتغل على 3 فولت وكانت النتيجة حرارة عالية اثناء التشغيل ولما جربت 4 اخرين على التوالى لعمل كل منهما على 1.5 فولت انتجت نفس الاضاءة لكن بدون حرارة

اللى هيجننى لية بتشتغل عادى على المحول ومش بترضى تشتغل على بطارية او على باورسبلاى رغم ان الجهد واحد

[newman2012]

المشاركة الأصلية كتبت بواسطة KHALED15486

اللى هيجننى لية بتشتغل عادى على المحول ومش بترضى تشتغل على بطارية او على باورسبلاى رغم ان الجهد واحد

اخي الحبيب ...اذا كنت تظن ان المسألة فقط جهد ... فأنت مخطئ

تعال نأخذ مثال بسيط...
هناك بطاريات جافة بنصف حجم الأصبع وجهدها 12 فولت
وكما تعرف أن بطارية السيارة السائلة هي كذلك 12 فولت...
السؤال هنا...لو ركبنا البطارية الجافة التي بحجم الاصبع للسيارة هل ستشتغل السيارة ؟
الجواب بكل بساطة = لا
لماذا ؟
الجواب: التيار لا يكفي !!!!!!!!!!!!!!!!!!!!!!!!!!!!
نعم المسألة مسألة جهد + تيار ......بالعربي المسألة مسألة قدرة وهي Watt
اعرف القدرة التي تحتاجها لمباتك وليس الجهد فقط
اذا اشتغلت على باورسبلاي ولم تشتغل على الآخر معناه هناك مشكلة في قدرة المحول التي لم تشتغل عليه...حتى لو اعطاك جهد 12 فولت.....
وعلى فكرة حسب معرفتي من الاشخاص الذين واجهوا مشكلات في بطاريات عربياتهم ...عندما يقيسون جهد بطارياتهم الفارغة من الكهرب يجدونها 12 فولت..... لكن بعد توصيل البطارية بحمل... يتبين انها فارغة
..... الخلاصة : تأكد من التيار الذي ينتجه المحول

هذا والله اعلم وأحكم...
