دائرة الكترونية للنقاش (83 )

[نعيم البديري]

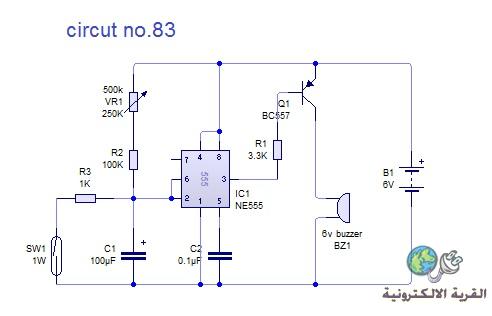

السلام عليكم ورحمة الله : هذه دائرة الكترونية صغيرة الحجم ومفيدة في حياتنا اليومية هيا بنا نتعرف على مبدأ عملها ووظيفتها بالتحليل والنقاش .

[seakrokram]

السلام عليكم
الجزء المهم في الدائرة هذه هو المفتاح ( read switch ) او المفتاح المغناطيسي
طريقه عمل هذا السويج كما يلي
عند اقتراب مغناطيس من السويج يوصل وعند ابتعاد المغناطيس يفصل السويج الباقي بسيط اترك المجال لبقيه الاخوة للمشاركه

[زكرياء المغربي]

السلام عليكم
اوافق اخي سايكروكرام في ما قاله و اقف هنا لحين التحاق البقية
تحياتي

[نعيم البديري]

الاخ سيكراكرام والاخ زكريا تابعا شرح الدائرة فهناك المزيد من الوقت للمناقشة واطلاع الاخوة الاعضاء تحياتي ..

[mourad3d]

اولا اقدم التحيه لاستاذنا نعيم البديري على هذه الدائرة على مجهوده الرائع فى المنتدى

الدائرة تعطى لك انذار صوتى لحظى

read switch هو مفتاح يتأثر بالمغناطيس وعند اقتراب المغناطيس منه يكون موصل للتيار وعند ابتعاد المغناطيس غير موصل

اذا وضعنا مغناطيس بالقرب من المفتاح read switch
سيصبح المفتاح فى حالة توصيل وبالتالى يقوم بتوصل المقاومة R 3 والمكثف C1 على التوازى ويجعل المكثف يشحن ويفرغ بشكل مستمر وتصبح دائرة المكثف مفتوحه

وعند ابتعاد المغناطيس عن المفتاح سيصبح المفتاح فى حالة عدم توصيل بين المقاومة R 3 والمكثف C1

ومن ثم يعمل المؤقت 555 كمذبذب ولكن يعطى نصف موجه العلوى فقط بسبب عدم توصيل الطرف 7 مما يجعل المتكاملة تعطى النصف الاعلى من الموجه مما يجعل الجرس يعمل لمدة لحظيه حسب عرض الموجه وعند انتهاء نصف الموجه يحدث الفصل


الترانزستور يعمل كمفتاح لتحميل الجرس عليه والمقاومة R 1 لتحديد تيار القاعدة

المقاومة المتغير للتحكم فى مدة الجرس وعرض الموجه


هذا والله اعلى واعلم






----------------------------------------
موقعى التعليمى للتصميم ثلاثى الابعاد
http://www.m3dmax.com

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

[نعيم البديري]

[QUOTE=mourad3d;784499]اولا اقدم التحيه لاستاذنا نعيم البديري على هذه الدائرة على مجهوده الرائع فى المنتدى

الدائرة تعطى لك انذار صوتى لحظى

read switch هو مفتاح يتأثر بالمغناطيس وعند اقتراب المغناطيس منه يكون موصل للتيار وعند ابتعاد المغناطيس غير موصل

اذا وضعنا مغناطيس بالقرب من المفتاح read switch
سيصبح المفتاح فى حالة توصيل وبالتالى يقوم بتوصل المقاومة R 3 والمكثف C1 على التوازى ويجعل المكثف يشحن ويفرغ بشكل مستمر وتصبح دائرة المكثف مفتوحه

وعند ابتعاد المغناطيس عن المفتاح سيصبح المفتاح فى حالة عدم توصيل بين المقاومة R 3 والمكثف C1

ومن ثم يعمل المؤقت 555 كمذبذب ولكن يعطى نصف موجه العلوى فقط بسبب عدم توصيل الطرف 7 مما يجعل المتكاملة تعطى النصف الاعلى من الموجه مما يجعل الجرس يعمل لمدة لحظيه حسب عرض الموجه وعند انتهاء نصف الموجه يحدث الفصل


الترانزستور يعمل كمفتاح لتحميل الجرس عليه والمقاومة R 1 لتحديد تيار القاعدة

المقاومة المتغير للتحكم فى مدة الجرس وعرض الموجه


هذا والله اعلى واعلم
انتظر رأي الاخوة الاعضاء في هذا الشرح !

[mourad3d]

تعديل فى تحليل الدائرة

read switch هو مفتاح يتأثر بالمغناطيس وعند اقتراب المغناطيس منه يكون موصل للتيار وعند ابتعاد المغناطيس غير موصل

اذا وضعنا مغناطيس بالقرب من المفتاح read switch
سيصبح المفتاح فى حالة توصيل وبالتالى يقوم بتوصل المقاومة R 3 والمكثف C1 على التوازى ويجعل المكثف يشحن ويفرغ بشكل مستمر وتصبح دائرة المكثف مفتوحه ويجعل مقارن الجهد فى المتكاملة منخفض ويعطى جهد عالى من المخرج 3 ويجعل الجرس يعمل دون انقطاع

وعند ابتعاد المغناطيس عن المفتاح سيصبح المفتاح فى حالة عدم توصيل بين المقاومة R 3 والمكثف C1

ومن ثم يعمل المؤقت 555 كمذبذب ولكن يعطى نصف موجه العلوى فقط بسبب عدم توصيل الطرف 7 مما يجعل المتكاملة تعطى النصف الاعلى من الموجه مما يجعل الجرس يعمل لمدة لحظيه حسب عرض الموجه وعند انتهاء نصف الموجه يحدث الفصل


الترانزستور يعمل كمفتاح لتحميل الجرس عليه والمقاومة R 1 لتحديد تيار القاعدة

المقاومة المتغير للتحكم فى سرعه غلق الجرس لتحكم فى عرض نصف الموجه


هذا والله اعلى واعلم









----------------------------------------
موقعى التعليمى للتصميم ثلاثى الابعاد
http://www.m3dmax.com

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

[نعيم البديري]

الاخ مراد لاتستعجل ابدا دعك الان من وجود ال(read switch ) واعتبره غير موجود بالمرة ماذا تكون الدائرة هنا ؟؟ هل هي مذبذب عديم الاستقرار كما قلت سابقا ؟ هل هي تايمر احادي الاستقرار ؟ ماذا يكون الخرج في بداية التشغيل وما دور الموقت في الخرج البزر الصوتي متى يعمل ولماذا ؟ انها دائرة بسيطة جدا ويسهل فهمها لكن لحد الان .... الطرف 7 متروك بشكل متعمد وماذا نستفيد من هذا الوضع ؟ عند توضيح هذه الامور البسيطة نكمل شرح الدائرة بوجود المفتاح المغناطيسي تحياتي ..
