الاخوة الاعزاء بالقريه ممكن المساعدة cd417 و ليدات

[mishmish2002]

بسم الله الرحمن الرحيم

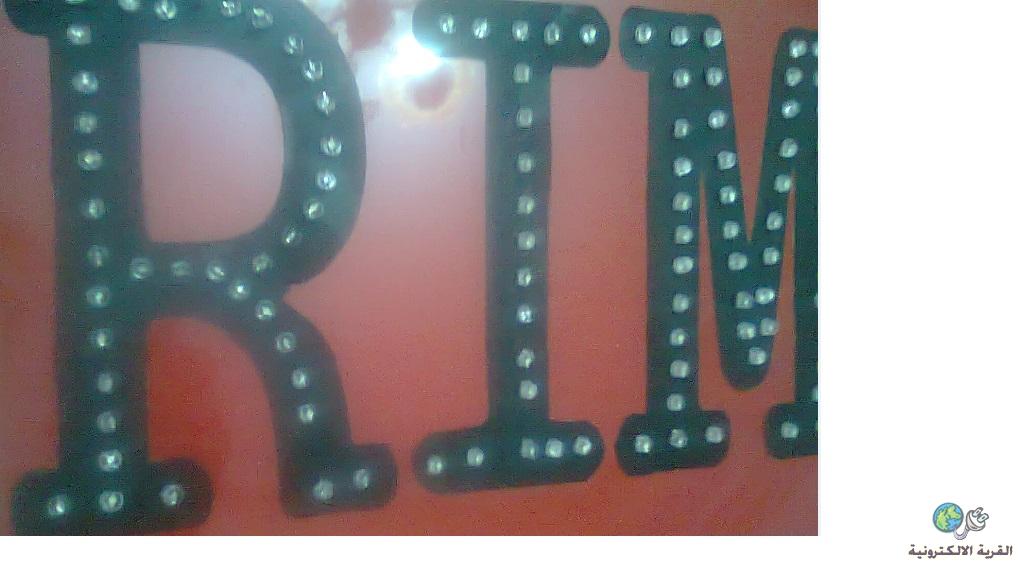

اخوانى الاعزاء برجاء المساعدة قمت بتصميم لوحة اضواء تحتوى على 5 حروف يحتوى كل حرف على 25 ليد الوان ازرق و ابيض و اصفر و احمر
قمت بتجربة كل حرف بعد التصميم بمفردة على بطارية 1.5 فولت عمل 4 ليد فقط و الباقى لا يعمل قمت بزيادة الفولت عملت بعض الليدات و الاخرى لا تعمل حتى اننى قمت بزيادة الفولت الى 5 فولت عمل الحرف الذى يحتوى على 25 ليد تمام بس بدات الليدات تسخن و الون الاحمر بدا بالاحتراق اما باقى الالوان تعمل بسخومه شديدة
ممكن المساعدة لو سمحتم

مع ارفاق دائرة تستخدم تستطيع استيعاب هذة الليدات cd4017 حيث اننى قمت بتصميمها و تعمل على ليد لكل طرف اريد ان يعمل كل حرف مع رجل من 4017 هل استخدم ترازيستور مع الخرج و لو استخدمتة هل سوف يحرق الليدات

[rokoz77]

السلام عليكم
بداية يجب ان تعرف ان كل لون له قيمة جهد يعمل عليها اي انه ممكن يكون ليد يعمل على 1.5 فولط ويمكن يكون لون تاني يعمل على 2 فولط مثلا
فاذا كان كل حرف مكون من لون واحد فلا مشكلة اما اذا كان كل حرف فيه 3 الوان فيجب تغيير طريقة الوصل
هذا اولا
ثانيا
انت لم توضح كيف وصلت الليدات على التفرع ام على التسلسل فكل حالة لها حساباتها
وعند اكتمال الحسابات يمكنك تشغيل هذه الليدات على 4017
تحياتي لك وانا متابع معك

[mishmish2002]

المشاركة الأصلية كتبت بواسطة rokoz77

السلام عليكم
بداية يجب ان تعرف ان كل لون له قيمة جهد يعمل عليها اي انه ممكن يكون ليد يعمل على 1.5 فولط ويمكن يكون لون تاني يعمل على 2 فولط مثلا
فاذا كان كل حرف مكون من لون واحد فلا مشكلة اما اذا كان كل حرف فيه 3 الوان فيجب تغيير طريقة الوصل
هذا اولا
ثانيا
انت لم توضح كيف وصلت الليدات على التفرع ام على التسلسل فكل حالة لها حساباتها
وعند اكتمال الحسابات يمكنك تشغيل هذه الليدات على 4017
تحياتي لك وانا متابع معك

شكرا لك اخى العزيز التوصيل تم على التوازي

[rokoz77]

لم تقل لي كل حرف يحوي عدة الوان؟

[mishmish2002]

المشاركة الأصلية كتبت بواسطة rokoz77

لم تقل لي كل حرف يحوي عدة الوان؟

اولا الف شكر على متابعتك معي
كل حرف يحتوى على 4 الوان بالتناوب
ابيض ازرق اصفر احمر و هكذا الترتيب

[rokoz77]

بداية يجب ان نعرف هل الامبير كافي
اذا كان كافي
يجب وصل كل لون على حدى على التوازي لكي نستطيع ضبط كل لون على حدى وذلك يتم عبر مقاومات
انتظر ردك

[mishmish2002]

المشاركة الأصلية كتبت بواسطة rokoz77

بداية يجب ان نعرف هل الامبير كافي
اذا كان كافي
يجب وصل كل لون على حدى على التوازي لكي نستطيع ضبط كل لون على حدى وذلك يتم عبر مقاومات
انتظر ردك

شكرا لك اخى العزيز جارى التجربة
