فكرة تناسق الضوء مع الصوت

[3aboud_alkoza3e]

السلام عليكم
هذه الفكرة بصراحة اريد عملها نفس عمل الايكيولايزر اللي بالمسجلات السيارة
انا عملت نفست المخططات اللي موجودة باليوتيوب وفي مخططات نزلتها من المواقع الاجنبية لكن لم تشتغل .
الفكرة وهي .
عند تشغيل المسجل او اي صوت ادخله على هذه الدائرة بيكون الليدات بتصعد وتنزل مع الصوت مش مع ارتفاع الصوت (يعني اذا كان عالي او واطي ) انا اللي رايده يكون يعمل باستقرار وبتكون نفس دائرة التحليلة للصوت .

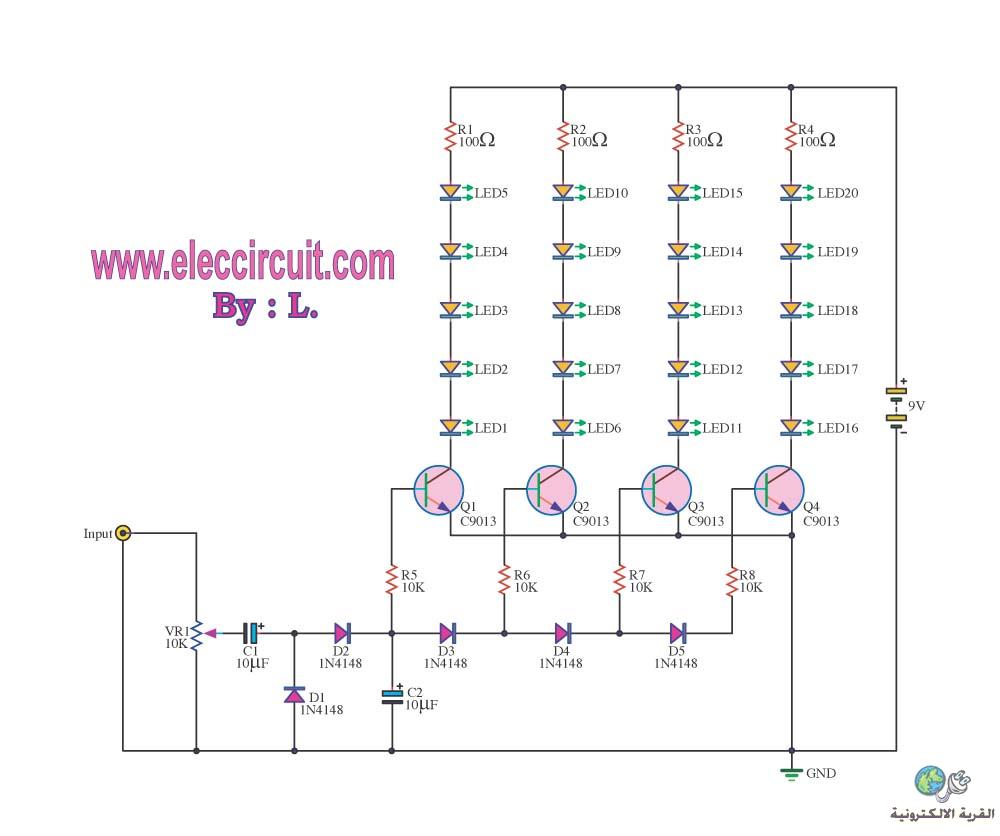

وهذا مخططات نزلته http://upload.qariya.info/images/qar...6ba5d0bec0.jpg

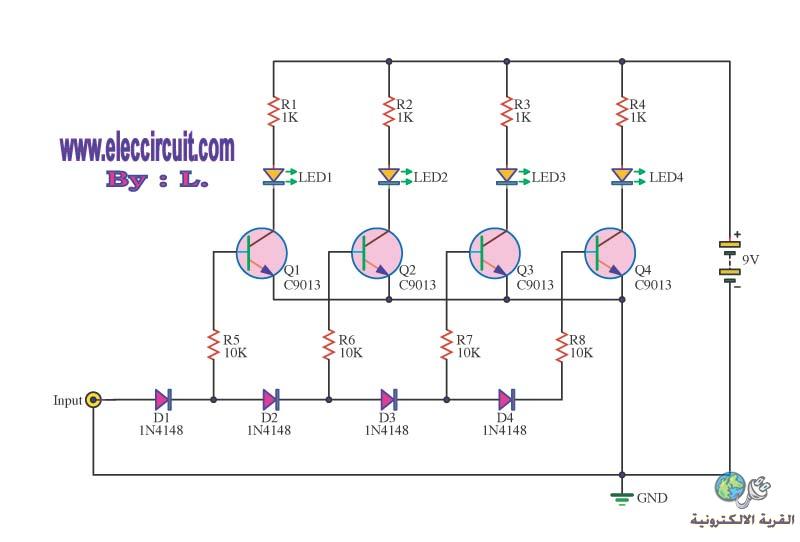

http://upload.qariya.info/images/qar...d401550bdf.jpg

مع الشكر لكل الاعضاء والمشرفين والمهندسين ولكل الاخوة الاعزاء

[rokoz77]

تحياتي اخي
لتطبيق فكرتك يجب ان تأخذ مخرج صوت ثابت قبل تكبيره
نعرف ان اي جهاز صوتي فيه مراحل تكبير للصوت يجب عليك ان تأخذ وصلة للصوت قبل تكبيره وتصله الى الدارة في هذه الحالة لا تتأثر الاضاءة برفع او خفض الصوت
تحياتي

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
اليك دائرة بمتكاملة مشهورة جدا يبين به قوة الصوت وهى سهلة ومؤكدة النتائج

[

url=http://upload.qariya.info/images/qariya_com_9d0ae123c6.png][/url]

[جابرعبدالواحد]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
اليك دائرة بمتكاملة مشهورة جدا يبين به قوة الصوت وهى سهلة ومؤكدة النتائج

[

url=http://upload.qariya.info/images/qariya_com_9d0ae123c6.png][/url]

دائرة رائعة جزاك الله كل الخير

[3aboud_alkoza3e]

المشاركة الأصلية كتبت بواسطة rokoz77

تحياتي اخي
لتطبيق فكرتك يجب ان تأخذ مخرج صوت ثابت قبل تكبيره
نعرف ان اي جهاز صوتي فيه مراحل تكبير للصوت يجب عليك ان تأخذ وصلة للصوت قبل تكبيره وتصله الى الدارة في هذه الحالة لا تتأثر الاضاءة برفع او خفض الصوت
تحياتي

اشكرك اخي على الرد السريع
انا فكرتي هي بمزامنه الضوء مع الصوت (تاثر الضوء مع الصوت) يعني برفع الصوت وبتحليل الصوت من (صوت المغني والموسيقى من ترابل والباز يكون لها تاثير بالضوء )

[rokoz77]

مرحبا
عادة لكي تستطيع فصل هذه الاصوات عن بعضها يجب استخدام المكثفات وذلك لخاصية الترشيح حيث يتم تركيب مكثف مناسب لكل تردد ومن ثم يدخل على دائرة الاضواء وانت هنا بحاجة لعدة عمليات مراقبة بحسب عدد الترددات التي تريد اظهارها
الحقيقة يوجد متكاملات تقوم بمثل هذا العمل مباشرة وبدون تعقيد اما اذا كنت ممن يهوى التجريب فعليك ببناء الدائرة عبر الترانزستورات
تحياتي لك
