دائرة الكترونية للنقاش ( 84 )

[فكروعلم]

السلام عليكم

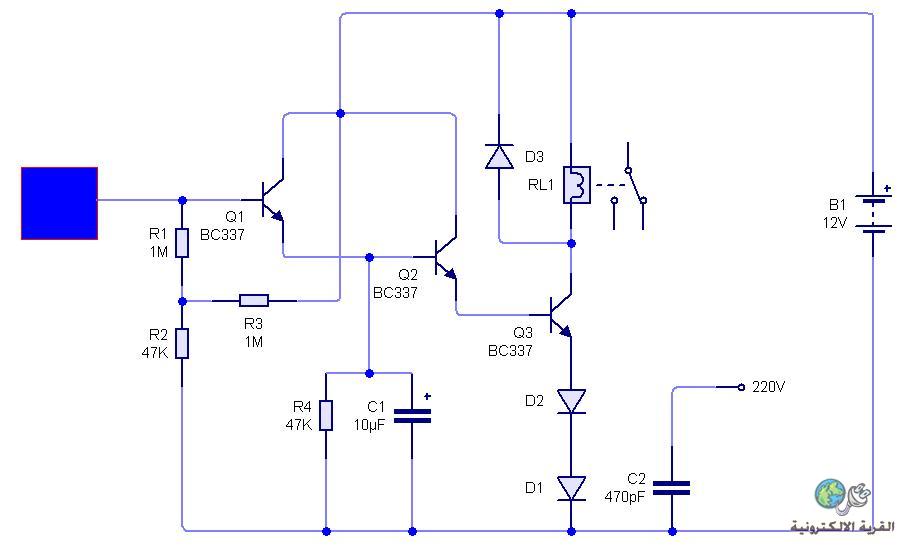

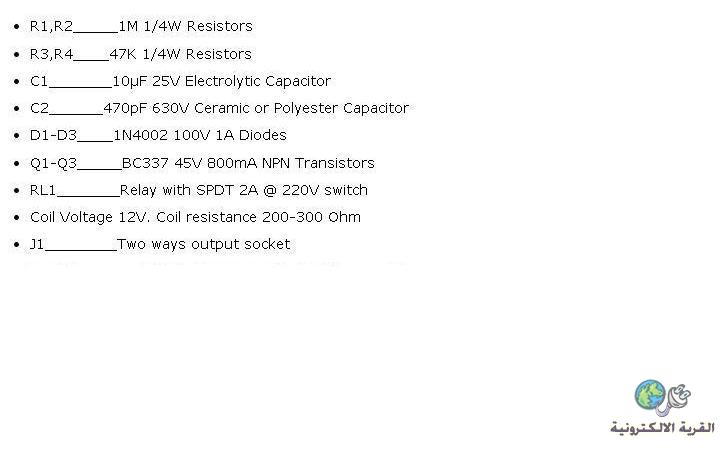

الدائرة 84 من سلسلة دائرة الكترونية للنقاش هيا بنا نتعاون لتحليل الدائرة للوصول إلى وظيفتها وطريقة عملها

[mourad3d]

وعليكم السلام هبدا بالتحليل وافتح باب الموضوع مع انى عارف ان مش حللها كلها

الحساس موصل بمقاومتين R1 & R2 كمجزىء جهد وموصل على قاعدة ترانزستور Q1

يقوم مجزىء الجهد بزيادة الجهد على الترانزستور مع الحساس ليعطى التيار المناسب لفتح الترانزستور Q1 ويعمل كمفتاح ويدخل مرحله تكبير اخرى Q2 ومنها الى Q3 لتحميل الريلاى عليه وتشغيل الريلاى

D3 للحمايه من التيار العكسى الناتج من ملف الريلاى

C2 لتخفيض الجهد الــ 220 فولت بدون عزل كهربائى

D1 & D2 لمنع التيار من الوصول فى اتجاه واحد واستخدم اتنين على شان يجمع القدرة ما بينهم 1A + 1A = 2A

المكثف C1 يشحن ويفرغ فى المقاومة R4 لفترة زمنيه معنيه ثم يقوم بعكس انحياز الترانزستور الواقع عليه وايقاف الريلاى


هذا والله اعلى واعلم







----------------------------------------

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mourad3d

وعليكم السلام هبدا بالتحليل وافتح باب الموضوع مع انى عارف ان مش حللها كلها

الحساس موصل بمقاومتين R1 & R2 كمجزىء جهد وموصل على قاعدة ترانزستور Q1

يقوم مجزىء الجهد بزيادة الجهد على الترانزستور مع الحساس ليعطى التيار المناسب لفتح الترانزستور Q1 ويعمل كمفتاح ويدخل مرحله تكبير اخرى Q2 ومنها الى Q3 لتحميل الريلاى عليه وتشغيل الريلاى

D3 للحمايه من التيار العكسى الناتج من ملف الريلاى

C2 لتخفيض الجهد الــ 220 فولت بدون عزل كهربائى

D1 & D2 لمنع التيار من الوصول فى اتجاه واحد واستخدم اتنين على شان يجمع القدرة ما بينهم 1A + 1A = 2A

المكثف C1 يشحن ويفرغ فى المقاومة R4 لفترة زمنيه معنيه ثم يقوم بعكس انحياز الترانزستور الواقع عليه وايقاف الريلاى


هذا والله اعلى واعلم







----------------------------------------
موقعى التعليمى للتصميم ثلاثى الابعاد
http://www.m3dmax.com

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

أخي الغالي يلزمك فنجان قهوة بدون سكر ومن ثم التمعن الجيد في الدارة وإعادة تحليلها
لك تحياتي

[mourad3d]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي الغالي يلزمك فنجان قهوة بدون سكر ومن ثم التمعن الجيد في الدارة وإعادة تحليلها
لك تحياتي

شكرا يا بشمهندس انا هدخل انام بدرى على شان مليش فى القهوة والدائرة صعبه عليه هههههههههههههههههه

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mourad3d

شكرا يا بشمهندس انا هدخل انام بدرى على شان مليش فى القهوة والدائرة صعبه عليه هههههههههههههههههه

بعد النوم ممكن يكون التحليل أفضل وتوصل للنتيجة الجيدة

[seakrokram]

السلام عليكم ورحمة الله وبركاته
للوهلة الاولى تتبين ان الدائرة (سويج لمس )
تقبلوا مروري

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mourad3d

وعليكم السلام هبدا بالتحليل وافتح باب الموضوع مع انى عارف ان مش حللها كلها

الحساس موصل بمقاومتين R1 & R2 كمجزىء جهد وموصل على قاعدة ترانزستور Q1

يقوم مجزىء الجهد بزيادة الجهد على الترانزستور مع الحساس ليعطى التيار المناسب لفتح الترانزستور Q1 ويعمل كمفتاح ويدخل مرحله تكبير اخرى Q2 ومنها الى Q3 لتحميل الريلاى عليه وتشغيل الريلاى

D3 للحمايه من التيار العكسى الناتج من ملف الريلاى

C2 لتخفيض الجهد الــ 220 فولت بدون عزل كهربائى

D1 & D2 لمنع التيار من الوصول فى اتجاه واحد واستخدم اتنين على شان يجمع القدرة ما بينهم 1A + 1A = 2A

المكثف C1 يشحن ويفرغ فى المقاومة R4 لفترة زمنيه معنيه ثم يقوم بعكس انحياز الترانزستور الواقع عليه وايقاف الريلاى


هذا والله اعلى واعلم







----------------------------------------
موقعى التعليمى للتصميم ثلاثى الابعاد
http://www.m3dmax.com

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

بما ان هدفنا العلم والتعلم والتعليم : فقط ارغب بالاشارة الى تصحيح بعض ماذكره الاخ مراد : اخي العزيز هناك مباديء لايمكن تجاوزها لا بالكهرباء ولا بالالكترونيات مثلا قلت (D1 & D2 لمنع التيار من الوصول فى اتجاه واحد واستخدم اتنين على شان يجمع القدرة ما بينهم 1A + 1A = 2A) . هذه الفكرة خاطئة اولا التيار لايجمع بربط التوالي في جميع العناصر او الاحمال يكون التيار في التوالي هو نفسه .. ثانيا وجود الدايودين هنا ليس من اجل الاتجاه !! لان باعث الترانزستور كفيل بذالك ولن يمرر اتجاه عكسي ابدا .. اذا بقي لدينا الاستفادة من جهد الانحياز الامامي للدايود وهو (0.6V) للدايود الواحد وطبعا في التوالي تجمع الجهود فيكون لدينا (1.2V) للمجموع هذه ترفع من جهد الباعث لهذا يرتفع ايضا جهد القاعدة وهنا لدينا زوج (دارلنكتون) في التشغيل ايضا تبعا للباعث .. بمعنى اخر بدل ما كان الجهد 1.2V كافي لزوج الدارلنكتون لجعله (ON) هنا اضيف جهدا اضافيا بمقدا 1.2V اخرى وبهذا يلزم جهد 2.4V ليعمل الزوج بانحياز امامي ..

[mourad3d]

الله ينور عليك يا بشمهندس نعيم الفكرة وضحت وبارك الله فيك
