مساعدة في دائرة انذار بسيطة

زكرياء المغربي · 06-09-2013, 06:58 PM

السلام عليكم و رحمة الله و بركاته
انجزت دائرة بسيطة تقوم على انعكاس الاشعة تحت الحمراء ، لكن عيبها أنها تحتاج الى أي يكون العائق جد قريب كي تتحسسه
لذلك أود منكم شاكرا أن تفتوني ، هل ازيد عدد الليدات لتكبير المسافة ؟ و هل من المفيد أن أجعل العائق يمر بين المرسل و المستقبل عكس الانعكاس هل يزيد من المسافة ؟
تحياتي لكم و شكرا جزيلا

remon romany · 06-09-2013, 07:11 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

السلام عليكم و رحمة الله و بركاته
انجزت دائرة بسيطة تقوم على انعكاس الاشعة تحت الحمراء ، لكن عيبها أنها تحتاج الى أي يكون العائق جد قريب كي تتحسسه
لذلك أود منكم شاكرا أن تفتوني ، هل ازيد عدد الليدات لتكبير المسافة ؟ و هل من المفيد أن أجعل العائق يمر بين المرسل و المستقبل عكس الانعكاس هل يزيد من المسافة ؟
تحياتي لكم و شكرا جزيلا

ممكن تعمل دائرة انذار تعمل بالليزر فهى مداها ممكن يصل الى 20 متر او اكثر حسب قوة الليزر

mourad3d · 06-09-2013, 07:32 PM

دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

rokoz77 · 06-09-2013, 08:18 PM

تحياتي اخ زكرياء
انصح بوضع المرسل في جهة والمستقبل في جهة اخرى بهذه الطريقة تزيد معك المسافة

عريبى محمود · 06-09-2013, 08:19 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

السلام عليكم و رحمة الله و بركاته
انجزت دائرة بسيطة تقوم على انعكاس الاشعة تحت الحمراء ، لكن عيبها أنها تحتاج الى أي يكون العائق جد قريب كي تتحسسه
لذلك أود منكم شاكرا أن تفتوني ، هل ازيد عدد الليدات لتكبير المسافة ؟ و هل من المفيد أن أجعل العائق يمر بين المرسل و المستقبل عكس الانعكاس هل يزيد من المسافة ؟
تحياتي لكم و شكرا جزيلا

السلام عليكم ورحمة الله وبركاته
----------------------------------
الغالى زكرياء
انعكاس شعاع الاشعة تحت الحمراء يحتاج الى تكبير الاشارة المنعكسة بصورة
كبيرة حتى تؤدى وظيفتها ويوجد سنسور (PIR ) يباع كامل بسوق الالكترونيات
يشمل الحساس والمكبر معا ويتم اضافة ترانزسستور لتشغيل الريلاى فقط
ويمكن ايضا استخدام البيك ليكون انذار صوتى

اما استخدام المرسل امام المستقبل فهو لا يستخدم خاصية الانعكاس بل
يستخدم قطع الشعاع فقط

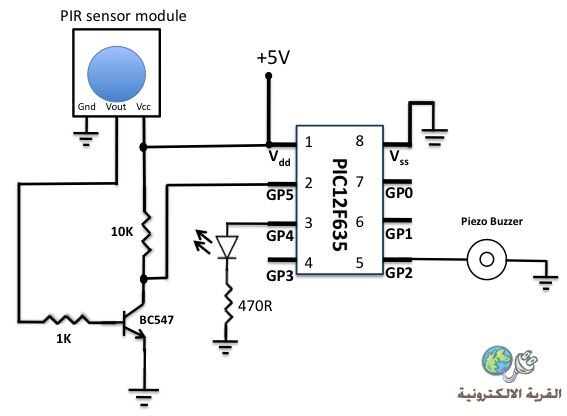

اليك اخى زكريا دائرة باستخدام (PIR)
وهو له 3 اطراف ( الموجب- السالب- الاشارة المنعكسة )

عريبى محمود · 06-09-2013, 08:22 PM

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى زكرياء
اذا اعجبتك هذه الدائرة سوف ارسل لك الكود الخاص بالبيك

زكرياء المغربي · 06-09-2013, 10:10 PM

شكرا جزيلا للاخوة ، انتظر اسناذ محمود الكود و شكرا جزيلا

عريبى محمود · 07-09-2013, 12:04 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

شكرا جزيلا للاخوة ، انتظر اسناذ محمود الكود و شكرا جزيلا

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم زكرياء
اليك الكود بنوعيه
