اقتباس:
المشاركة الأصلية كتبت بواسطة mourad3d
حينما قمت بعمل دوائر الارسال اللاسلكى صدفتنى مشكلة بعد عمل الدائرة عند تحريك الدائرة او لمسها و عملها بعد فترة صغيره يتغير تردد الدائرة وتقف الدائرة عن التذبذب لفترة وترجع تانى للعمل .
وحينما بحثت عن الحل قالوا ان هناك دوائر تثبت التردد PLL ونظرا لصعبتوتها وصعوبة الحصول عليها من هنا حسيت باليأس فى هذا الموضوع وأنى فشلت
وبعد فترة وقع فى ايدى جهاز لاسلكى لعبه قمت بفكه وجدت ان الدائرة بسيطه جدا وعدد العناصر قليلة جدا وتعد الجهاز استقبال وارسال فى وقت واحد وفوق ده كله ثابت التردد ولا يقف على التذبذب
والسؤال الذى اوجه لكم مهو هو السبب فى ثابت تردد هذه الدوائر برغم بسطتها وعدم ايقافها عن التذبذب ؟؟؟؟؟
مع العلم انها لا توجد بها اى دوائر تثبيت pll برغم ذلك انها ثابتة التردد

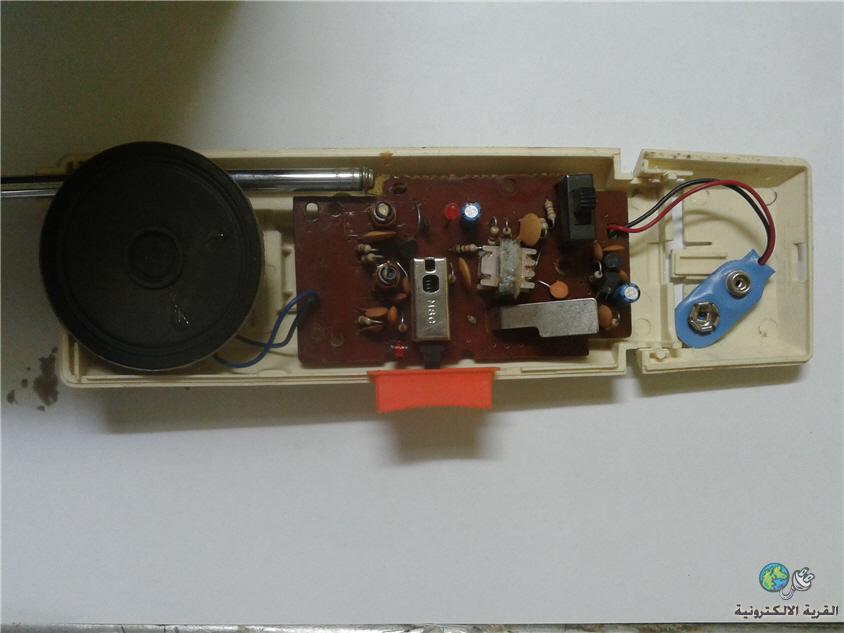

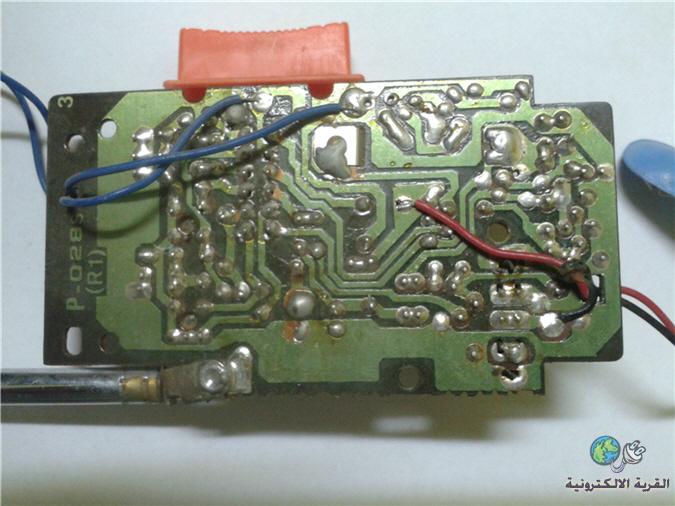

اليكم صور قمت بتصورها لتفسير هذا الامر

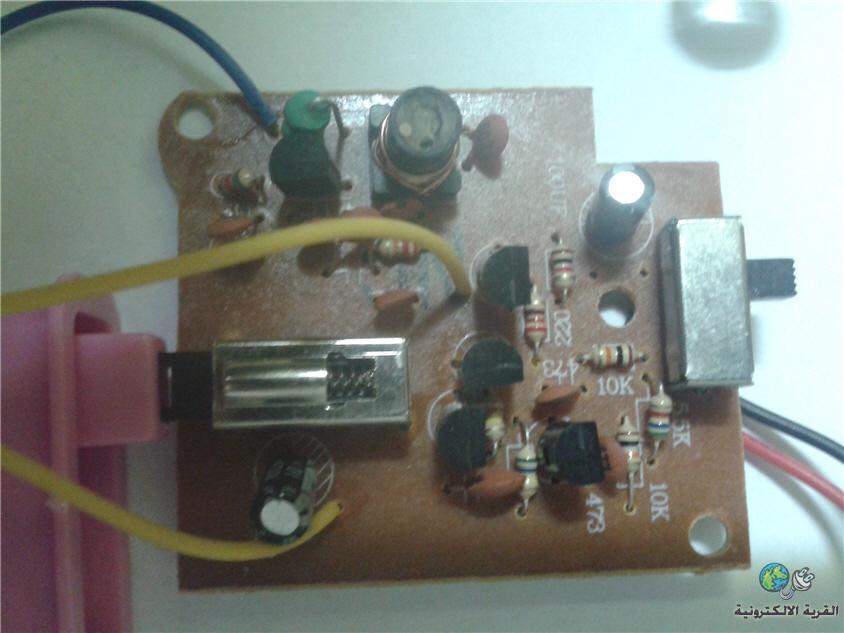

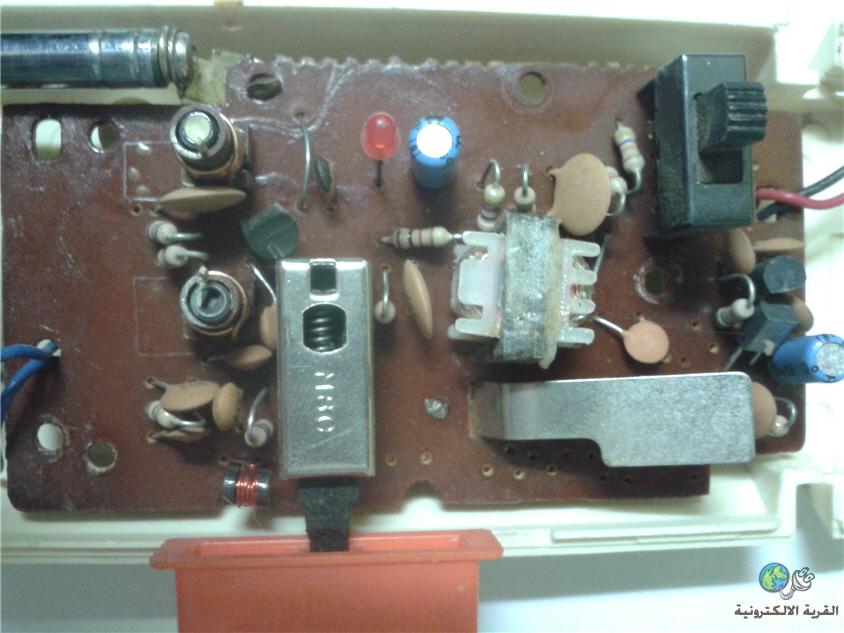

لاحظت فيها وجود ملف ثابت القيمه شكل مقاومة ولكن فى الدائرة للجهاز التانى لا يوجد هذا الملف

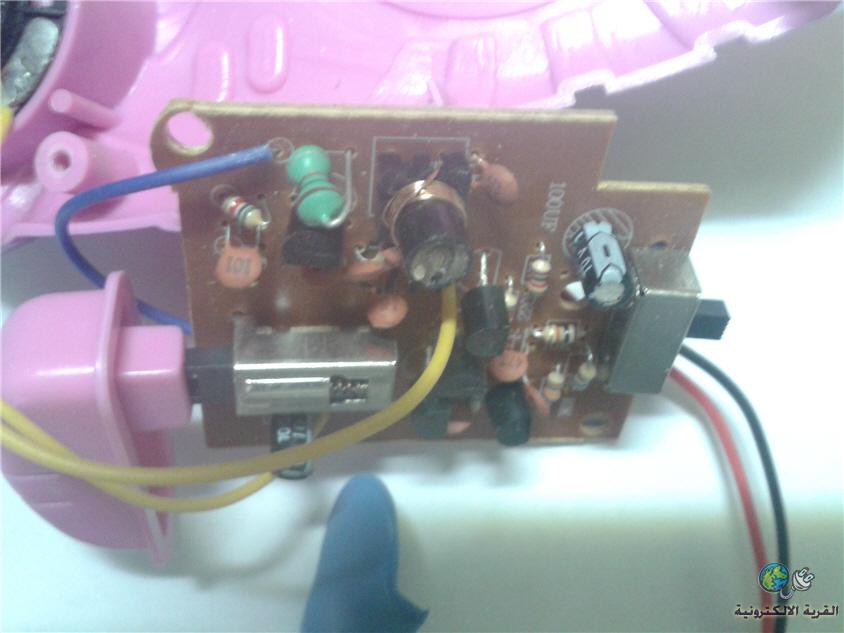

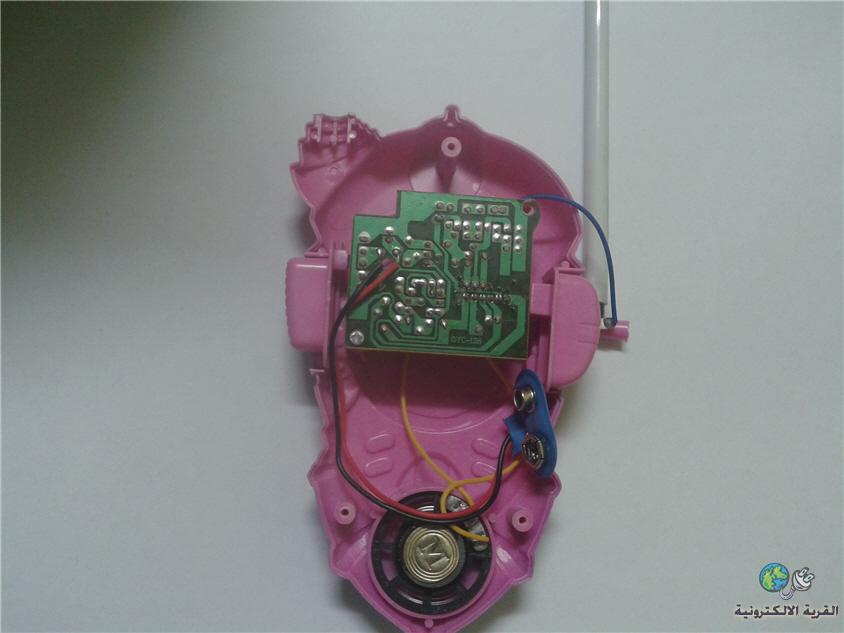

وهناك جهاز اخر ولا اراى فيه ايضا دوائر التثبيت برغم ذلك ثابت التردد
 |
لتثبيت التردد اتبع الاتى
1 - قم بتغطية كامل الملف بمادة الشمع (شمع الاضاءة العادى ) حتى لا يتحرك
2 - جعل طول الهوائى ثابت عند كل مرة تشغل فيها الدائرة ( يعنى مش كل مرة تركب هوائى مختلف عن اللى قبلة )
3 - فى الدوائر اللى انت واضعها ستجد ان الملفات كلها ثابتة جدا لا تتحرك
بعكس الملف اللى انت حاطة فى دائرتك
بمجرد ما تلمسة يتحرك من مكانة ودى مشكلة طبعا
4 - العلبة اللى انت حاطط فيها الدائرة بتاعتك بيتغير التردد فيها
اذا كانت مقفولة او مفتوحة
يعنى لو قفلت العلبة ستعطيك تردد مثلا 90 ميجا هرتز
ولو فتحت العلبة هتلاقى التردد اتغير بعض الشى
فلابد انك تركذ على النقاط وانشاء اللة التردد هيتثبت
وعلى فكرة موضوع انك تحط شمع على الملف دى فكرة ماخوذة من الراديو العادى
فلو فتحت مثلا راديو ووجدت فية ملف ستجد ان الشركة المصنعة قد وضعت
مادة شبيهة بالشمع لتثبيت الملف حتى لا يتغير التردد
