مشكلة فى دائرة ارسال fm مداها 100 متر

[remon romany]

قمت بعمل هذه الدائرة وهى دائرة ارسال fm والمفروض ان مداها 100 متر او اكثر
لكنها لا تتعدى ال 2 متر وصوتها فية شوشرة كبيرة (اعتقد انة من قوة الارسال )
ووجدت ان التردد بتاعها بيشتغل على كذا قناة فى الراديو
يعنى بتعمل على حوالى 5 قنوات فى الراديو ولكن بيختلف جودة الصوت
وانا عاوز اعرف اية سبب المشكلة
حيث ان المدى قليل جدا والصوت وحش اووووى
علما بانى استخدمت الترانزيستور ksp 2222a بدل الترانزيستور 2n2222
فهل هذا المشكلة ام ماذا
هذه هى الدائرة

[م.وليد الفرا]

بس 2 متر!!!
مش ممكن
يا رجل دارة بترانزيستور واحد يتعدى مداها ال 50 متر
هناك خلل اكيد لديك

الشوشرة قد يكون مصدرها قرب جهاز الارسال والاستقبال

بخصوص استقبال التردد في كذا قناة هذا طبيعي لان اي جهاز ارسال يرسل الاشارة الاصلية ومعها اطياف (هارمونيكس) تكون طاقتها او قدرتها اقل من التردد الرئيسي ، لكن كون جهاز ارسالك هو الاقرب للراديو فان الاطياف تكون قدرتها اكبر من بعض المحطات الرسمية نظرا لانها هي الاقرب

كتجربة اجعل صديقك يحمل راديو ويبتعد عنك مسافة 50 متر بحيث يكون في نطاق رؤيتك (يعني لا توجد حواجز)
واصل الحديث في المايكروفون وفي نفس الوقت يقوم صديقك بالبحث حتى يصل الى افضل استقبال لصوتك

بخصوص الترانزيستور لا اعتقد انه توجد فروقات بين الاثنين لكن حتى تكون مطمئن هات الداتاشيت لكليهما وقارن بين مواصفات كل منهما

لاحظ ان مصمم الدائرة وضع لك الترانزيستور البديل والشهير ايضا وهو BC547

هل تأكدت انك تقيدت بالقيم المذكورة للمقاومات والمكثفات بين المراحل؟
هل قست الجهود المشار اليها على المخطط وتأكدت انك قريب منها بشكل واضح
اذا قمت بقياس تلك الجهود وكان هناك فرق كبير بين التصميم والواقع فعليك ان تكتشف السبب او تسأل عن ذلك
متابع معك

[remon romany]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

بس 2 متر!!!
مش ممكن
يا رجل دارة بترانزيستور واحد يتعدى مداها ال 50 متر
هناك خلل اكيد لديك

الشوشرة قد يكون مصدرها قرب جهاز الارسال والاستقبال

بخصوص استقبال التردد في كذا قناة هذا طبيعي لان اي جهاز ارسال يرسل الاشارة الاصلية ومعها اطياف (هارمونيكس) تكون طاقتها او قدرتها اقل من التردد الرئيسي ، لكن كون جهاز ارسالك هو الاقرب للراديو فان الاطياف تكون قدرتها اكبر من بعض المحطات الرسمية نظرا لانها هي الاقرب

كتجربة اجعل صديقك يحمل راديو ويبتعد عنك مسافة 50 متر بحيث يكون في نطاق رؤيتك (يعني لا توجد حواجز)
واصل الحديث في المايكروفون وفي نفس الوقت يقوم صديقك بالبحث حتى يصل الى افضل استقبال لصوتك

بخصوص الترانزيستور لا اعتقد انه توجد فروقات بين الاثنين لكن حتى تكون مطمئن هات الداتاشيت لكليهما وقارن بين مواصفات كل منهما

لاحظ ان مصمم الدائرة وضع لك الترانزيستور البديل والشهير ايضا وهو BC547

هل تأكدت انك تقيدت بالقيم المذكورة للمقاومات والمكثفات بين المراحل؟
هل قست الجهود المشار اليها على المخطط وتأكدت انك قريب منها بشكل واضح
اذا قمت بقياس تلك الجهود وكان هناك فرق كبير بين التصميم والواقع فعليك ان تكتشف السبب او تسأل عن ذلك
متابع معك

الف شكر لردك واهتمامك استاذ وليد
بالنسبة للمدى فالمشكلة كانت فى نقطة لحام بالقصدير (لحام خطأ )
بعد ان قمت بتعديل نقطة اللحام هذه وجدت ان الدائرة زاد مداها واستطعت ان اتحرك فى كل ارجاء الشقة بالراديو واستطعت ان اسمع الاغانى المرسلة عبر دائرة الارسال
بالنسبة للشوشرة
فهى المشكلة التى لا اجد لها حل حتى الان
يوجد شوشرة قوية جدا لدرجة انى اسمع الكلام المرسل بصعوبة جدا
انا مش عارف اذا كان هذا بسبب ان الدائرة قوية زيادة عن اللزوم وتعطى هذه الشوشرة بسبب قوة الارسال
ام ان هذه الشوشرة نتيجة خلل ما فى الدائرة
فهل قوة الارسال ممكن تعطى شوشرة لدرجة انى اسمع الكلام بصعوبة شديدة
علما بانى استخدمت نفس القيم للمقاومات والمكثفات وقمت بمراجعة الدائرة حتى لايوجد اخطأ اخرى
الشئ الوحيد الذى لم اضع نفس القيمة لة هو المكثف السيراميكى 39 الموجود فى الدائرة
حيث انة لا يوجد لدى مكثف سيراميك 39 بيكوفاراد
قمت بالتعويض عنة ب 4 مكثفات سيراميك بقيمة 10 بيكوفاراد
حيث قمت بتوصيلهم على التوالى
هذا كل ما فعلتة فى الدائرة
ارجو ان تساعدنى وشكرا مرة اخرى

[remon romany]

علما بان
الشوشرة تحدث عند الاقتراب من جهاز الارسال والبعد ايضا عنه
حيث ان البعد او القرب من جهاز الارسال لا يؤثر كثيرا فى الشوشرة

[newman2012]

المشاركة الأصلية كتبت بواسطة remon romany

الشئ الوحيد الذى لم اضع نفس القيمة لة هو المكثف السيراميكى 39 الموجود فى الدائرة
حيث انة لا يوجد لدى مكثف سيراميك 39 بيكوفاراد
قمت بالتعويض عنة ب 4 مكثفات سيراميك بقيمة 10 بيكوفاراد
حيث قمت بتوصيلهم على التوالى
هذا كل ما فعلتة فى الدائرة
ارجو ان تساعدنى وشكرا مرة اخرى

جمع القيم في المكثفات ليس مثل المقاومات والملفات طريقة وضعك لهم بالتوالي خطأ
قم بوصل المكثفات بالتوازي وليس بالتوالي

[remon romany]

المشاركة الأصلية كتبت بواسطة newman2012

جمع القيم في المكثفات ليس مثل المقاومات والملفات طريقة وضعك لهم بالتوالي خطأ
قم بوصل المكثفات بالتوازي وليس بالتوالي

شكرا لردك
انا فعلا موصلهم على التوازى لكن حصل سهو منى وقولت انى موصلهم توالى

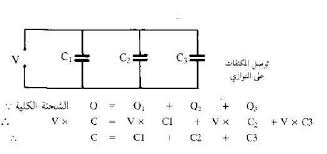

لكن انا موصلهم توازى بهذه الطريقة

[النعمي]

حاول تراجع الدائره وتركز على الالتماسات بين العناصرر بالخطا ..

وحاول تغير المايككك وتشوف +
لا تنسى الانتنا +
..


وفي البداية جرب راديو آخر

[rokoz77]

تحياتي اخي
ماذا تستعمل كمصدر جهد للدائرة بطارية ام محول
