دائرة الكترونية للنقاش (85)

[rokoz77]

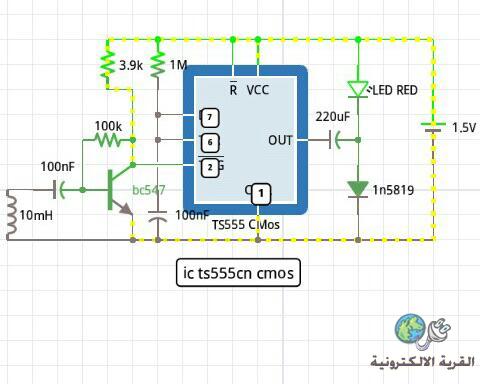

السلام عليكم بعد اخذ الاذن من الاستاذ فكر وعلم اقدم لكم اليوم الدائرة 85 للنقاش للوصول الى وظيفتها وطريقة عملها
بالتوفيق ان شاء الله



http://upload.qariya.info/images/qar...6d9ce0dc35.jpg

[aduul]

المشاركة الأصلية كتبت بواسطة rokoz77

السلام عليكم بعد اخذ الاذن من الاستاذ فكر وعلم اقدم لكم اليوم الدائرة 85 للنقاش للوصول الى وظيفتها وطريقة عملها
بالتوفيق ان شاء الله



http://upload.qariya.info/images/qar...6d9ce0dc35.jpg

بارك الله فيك

[فكروعلم]

السلام عليكم

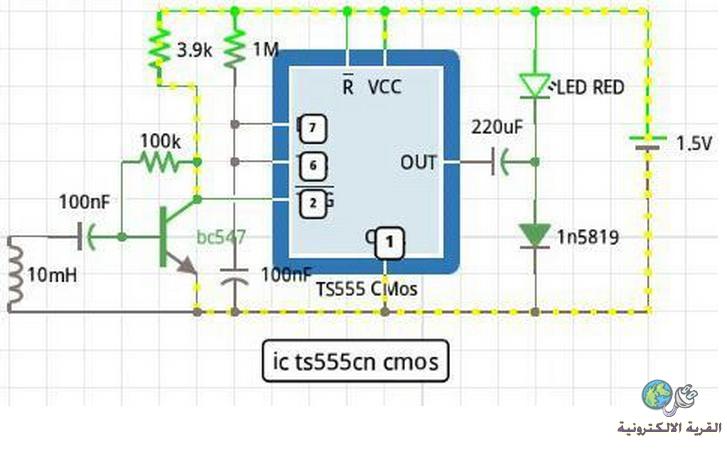

شكراً أخ روكوز على هذه الدارة الجميلة وأسمح لي بعرض صورة الدارة بشكل أكبر

[yasser55]

تحياتى اخى الحبيب م/ روكوز
انطلق اخى بابداعك وتالقك بهذه السلسله العملاقه
للحبيب الاستاذ القدير اخى م/ محسن

دائره واضح انها مهمه وبدايه موفقه
جود الملف ومرحلة التكبير 1 ترانزستور بنظام الباعث المشترك
يدل على استشعار الدائرة لتذبذب ما
لاكن ها انا متابع لاكتشاف سرها
تحياتى الحاره

[mourad3d]

تعمل المتكاملة 555 كمذبذب متعدد أحادى الاستقرار
تستقبل تردد معين من خلال الملف والمكثف
الترانزستور لتكبير التردد والمقامة 100 كيلو لاستقرار عمل الترانزستور والمحافظة على التكبير من عامل السخونه
عند بدايه التشغيل تكون الليد مضيئه بسبب توصلها الامامى
وعند استقبال التردد يعطى نبضه للمتكاملة يصبح الخرج موجب تطفىء الليد لفترة زمنيه معينه والدايود لعزل الجهد السالب عن خرج المتكاملة الموجب حتى تكون اللمبه سويتش أون و أوف عند استقبال التردد او عدم استقباله
الاستخدام تركته لكم
هذا والله اعلى واعلم





----------------------------------------
موقعى التعليمى للتصميم ثلاثى الابعاد
http://www.m3dmax.com

المشروع الاول
مشروع شاحن يفصل باكتمال الشحن
http://www.qariya.com/vb/showthread.php?t=129872

المشروع الثانى
مشروع مفتاح بالتايمر
http://www.qariya.com/vb/showthread.php?t=131829

المشروع الثالث تطبيق عملى لدائرة مكبر صوت
http://www.qariya.com/vb/showthread.php?t=132772

المشروع الرابع دائرة انذار باستخدام ضوء الليزر
http://www.qariya.com/vb/showthread.php?t=133206

[rokoz77]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
شكراً أخ روكوز على هذه الدارة الجميلة وأسمح لي بعرض صورة الدارة بشكل أكبر

اخي لست بحاجة لاذن

[rokoz77]

المشاركة الأصلية كتبت بواسطة yasser55

تحياتى اخى الحبيب م/ روكوز
انطلق اخى بابداعك وتالقك بهذه السلسله العملاقه
للحبيب الاستاذ القدير اخى م/ محسن

دائره واضح انها مهمه وبدايه موفقه
جود الملف ومرحلة التكبير 1 ترانزستور بنظام الباعث المشترك
يدل على استشعار الدائرة لتذبذب ما
لاكن ها انا متابع لاكتشاف سرها
تحياتى الحاره

مشكور اخي ياسر على التشجيع اتمنى ان تتابع معنا
تحياتي لك

[rokoz77]

المشاركة الأصلية كتبت بواسطة mourad3d

تعمل المتكاملة 555 كمذبذب متعدد أحادى الاستقرار
تستقبل تردد معين من خلال الملف والمكثف
الترانزستور لتكبير التردد والمقامة 100 كيلو لاستقرار عمل الترانزستور والمحافظة على التكبير من عامل السخونه
عند بدايه التشغيل تكون الليد مضيئه بسبب توصلها الامامى
وعند استقبال التردد يعطى نبضه للمتكاملة يصبح الخرج موجب تطفىء الليد لفترة زمنيه معينه والدايود لعزل الجهد السالب عن خرج المتكاملة الموجب حتى تكون اللمبه سويتش أون و أوف عند استقبال التردد او عدم استقباله
الاستخدام تركته لك[/rl]

تحياتي اخ مراد وشكرا لك على الشرح لكن لا تتسرع اعد التحليل جيداتحياتي
