كيف اشغل متور صغير 12 فولت على كهرباء 220vAC باستخدام القنطرة؟

[AhmedMx]

السلام عليكم

كيف اشغل متور صغير 12 فولت على كهرباء 220vAC باستخدام القنطرة؟
كم لازم يكون حجم القنطرة الجهازة او الديودات
وماذا يلزم غير القنطرة لتصغير الجههد
كما هو الحال في مجفف الشعر مثلا

شكرا

AfrikaansAlbanianArabicArmenianAzerbaijaniBasqueBe larusianBulgarianCatalanChinese (Simplified)Chinese (Traditional)CroatianCzechDanishDetect languageDutchEnglishEstonianFilipinoFinnishFrenchG alicianGeorgianGermanGreekHaitian CreoleHebrewHindiHungarianIcelandicIndonesianIrish ItalianJapaneseKoreanLatinLatvianLithuanianMacedon ianMalayMalteseNorwegianPersianPolishPortugueseRom anianRussianSerbianSlovakSlovenianSpanishSwahiliSw edishThaiTurkishUkrainianUrduVietnameseWelshYiddis h⇄AfrikaansAlbanianArabicArmenianAzerbaijaniBasqueBe larusianBulgarianCatalanChinese (Simplified)Chinese (Traditional)CroatianCzechDanishDutchEnglishEstoni anFilipinoFinnishFrenchGalicianGeorgianGermanGreek Haitian CreoleHebrewHindiHungarianIcelandicIndonesianIrish ItalianJapaneseKoreanLatinLatvianLithuanianMacedon ianMalayMalteseNorwegianPersianPolishPortugueseRom anianRussianSerbianSlovakSlovenianSpanishSwahiliSw edishThaiTurkishUkrainianUrduVietnameseWelshYiddis h

Detect language » Arabic

[زكرياء المغربي]

تفضل هذه الدائرة

[نعيم البديري]

غالبا تستخدم طريقة مجزء الجهد باستخدام الهيتر نفسه في المجفف بحيث يربط الماطور عاى جزء من الهيتر بشكل توازي ويكون توالي مع الجزء الاكبر من الهيتر .

[AhmedMx]

أخي ممكن دائرة اوضح وبسيطة لاني مبتدئ جدا وأصلا مو مجالي

بالنسبة لقصة الهيرتر ياريت توضحلي اكتر شوية لاني لاحظ ذلك في آخر سشوار شرحته

شكرا لكم

AfrikaansAlbanianArabicArmenianAzerbaijaniBasqueBe larusianBulgarianCatalanChinese (Simplified)Chinese (Traditional)CroatianCzechDanishDetect languageDutchEnglishEstonianFilipinoFinnishFrenchG alicianGeorgianGermanGreekHaitian CreoleHebrewHindiHungarianIcelandicIndonesianIrish ItalianJapaneseKoreanLatinLatvianLithuanianMacedon ianMalayMalteseNorwegianPersianPolishPortugueseRom anianRussianSerbianSlovakSlovenianSpanishSwahiliSw edishThaiTurkishUkrainianUrduVietnameseWelshYiddis h⇄AfrikaansAlbanianArabicArmenianAzerbaijaniBasqueBe larusianBulgarianCatalanChinese (Simplified)Chinese (Traditional)CroatianCzechDanishDutchEnglishEstoni anFilipinoFinnishFrenchGalicianGeorgianGermanGreek Haitian CreoleHebrewHindiHungarianIcelandicIndonesianIrish ItalianJapaneseKoreanLatinLatvianLithuanianMacedon ianMalayMalteseNorwegianPersianPolishPortugueseRom anianRussianSerbianSlovakSlovenianSpanishSwahiliSw edishThaiTurkishUkrainianUrduVietnameseWelshYiddis h

Detect language » Arabic

[نعيم البديري]

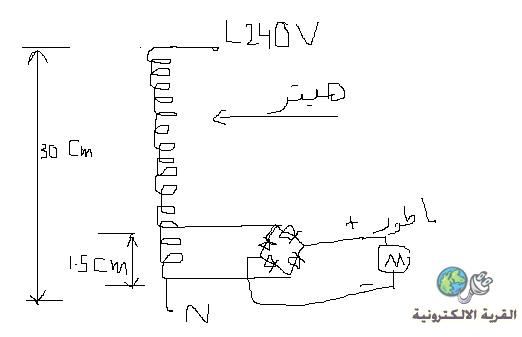

اخي الفاضل لنقل ان طول الهيتر النابضي المستخدم في الحرارة 30 سنتمتر هذه فرضية نحن نعلم ان الجهد على طرفيه هو 220V ولنفترض 240V لسهولة الحساب ونحتاج 12v هذا يعني النسبة 20 /1 أو (0.05) قهذا يعني نقيس 0.05x30=1.5 سنتمتر يعني اننا ناخذ من طرف 1.5 سنتمتر من الطول 30 سنتمتر ونستخرج نقطة سوف يكون الجهد عليها هو 12 فولت وبعد ربط قنطرة الى الماطور مكونة من اربعة دايودات يتم التوصيل الى طرفي القطعة 1.5 سنتمتر ويعمل الماطور بامان .
طبعا هذا مثال توضيحي ممكن ظرب النسبة (0.05) في طول الهيتر لاستخراج النقطة التي تربط عليها مع اخذ البداية نقطة مشتركة لاحظ التوضيح ..
